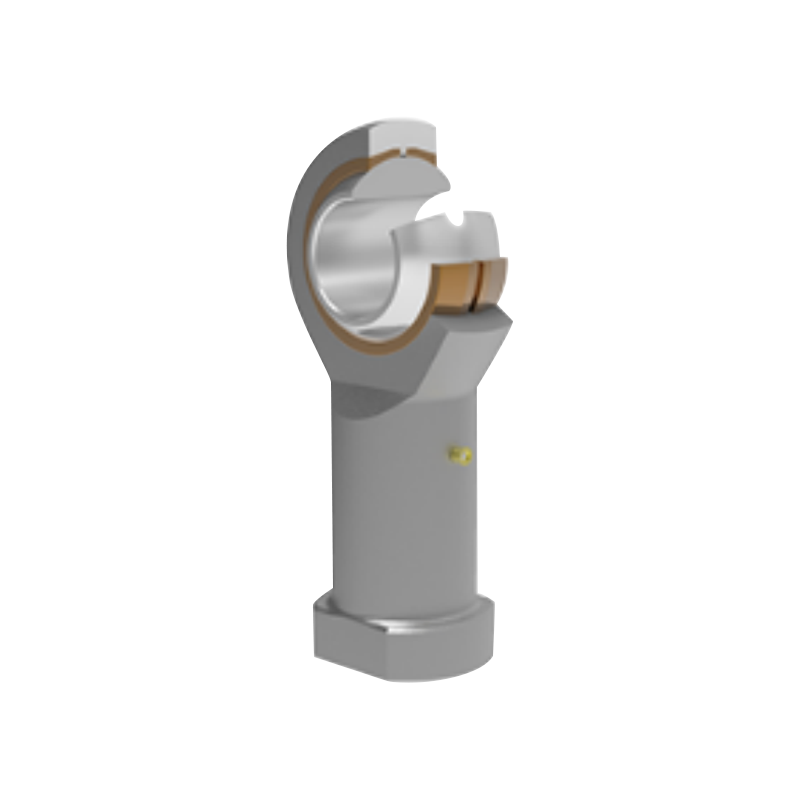

SIZP förzinkat precisionsstångsändlager

sfäriska glidlager i SIZP-serien är gjorda av kolstål med galvaniserad yta, vilket ger utmärkt korrosionsbeständighet. Glidytorna är utrustade med bronsfoder, vilket avsevärt förbättrar slitstyrkan och livslängden. Den inre ringen är gjord av höghållfast lagerstål, härdat och hårdkromad, vilket ger överlägsen hårdhet och hållbarhet. Förutom modeller med en håldiameter mindre än 6,35 mm, stöder alla andra modeller koppsmörjning för att säkerställa långtidseffektiv drift.

Kontakta oss

FÖREGÅENDE:SABP-smörjningskompatibelt lager med hög styvhet NÄSTA:SAZP ledlager för stag

Beskrivning
Specifikationer
Kontakta oss

Temperaturområde
Lämplig för temperaturer från -50 ℃ till 150 ℃, anpassningsbar till olika extrema miljöförhållanden.

Smörjanvisningar
·Modeller med en håldiameter mindre än 6,35 mm är inte smorda.
·För andra modeller stöds koppsmörjning för att minska friktionen och förlänga livslängden.

Anpassningsalternativ
· Sfäriska glidlager med stångände med olika gängprecision kan tillhandahållas enligt kundens krav för att säkerställa att precisionskraven uppfyller specifika applikationer.
·Rostfritt stål kan användas för stavändkroppen och innerringen, lämplig för mycket korrosiva miljöer. Modellnumret är markerat med ett "X", t.ex. SIZP…S/X.

Vänstergängsmärkning
Om en vänstergängad version krävs måste modellnumret märkas med "L" eller "LH". Till exempel: SILZP12S 1/2-20UNF-2B LH, för att säkerställa korrekt identifiering.

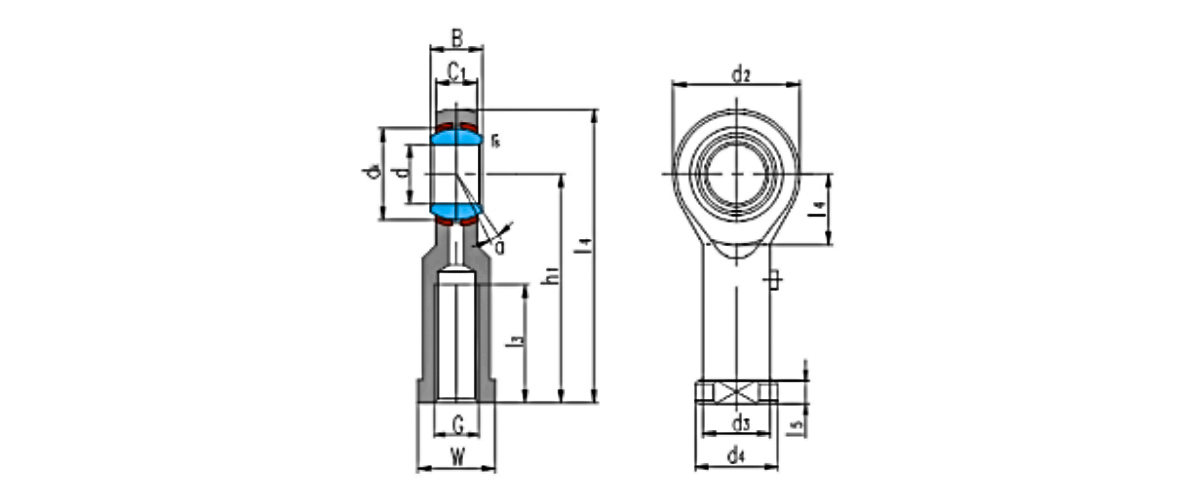

Bäring nummer	Mått mm/tum																Ladda betyg kN		Vikt kg
Bäring nummer	d	B	dₖ	C^ max	d2	G UNF-2B	h₁	I₃ min	I₄	I₅	I₇	W	d3	d4	rₛ min	α° ≈	Dynamisk	Statisk	Vikt kg
SIZP4S 1)	4.83	7.92	11.1	6.35	15.88	10-32	26.97	14.27	34.93	4.75	9	7.92	7.54	10.31	0.3	10	3.4	4.6	0.015
SIZP4S 1)	0.19	0.312	0.437	0.25	0.625	10-32	1.082	0.582	1.375	0.187	0.354	0.312	0.297	0.408	0.012	10	3.4	4.6	0.015
SIZP6S 1)	6.35	9.53	12.7	7.14	19.05	1/4-28	33.32	19.05	42.85	4.75	10.5	9.53	9.15	11.91	0.3	13	4.5	7.7	0.025
SIZP6S 1)	0.25	0.375	0.5	0.281	0.75	1/4-28	1.312	0.75	1.887	0.187	0.413	0.375	0.36	0.469	0.012	13	4.5	7.7	0.025
SIZP7S	7.94	11.10	15.88	8.74	22.23	16/5-24	34.93	19.05	46.02	4.75	11.7	11.1	10.72	12.70	0.3	10	6.9	8.4	0.036
SIZP7S	0.3125	0.437	0.625	0.344	0.875	16/5-24	1.375	0.75	1.812	0.187	0.481	0.437	0.422	0.5	0.012	10	6.9	8.4	0.036
SIZP9S	9.53	12.70	18.26	10.31	25.40	3/8-24	41.28	23.80	53.98	6.35	12.3	14.27	13.89	17.45	0.6	9	9.4	10	0.061
SIZP9S	0.375	0.5	0.719	0.408	1	3/8-24	1.625	0.937	2.125	0.25	0.484	0.582	0.547	0.887	0.024	9	9.4	10	0.061
SIZP11S	11.11	14.27	20.62	11.1	28.58	16/7-20	46.02	26.97	80.33	6.35	14	15.88	15.49	19.05	0.6	11	11	13	0.081
SIZP11S	0.4375	0.562	0.812	0.437	1.125	16/7-20	1.812	1.082	2.375	0.25	0.551	0.625	0.81	0.75	0.024	11	11	13	0.081
SIZP12S	12.7	15.88	23.81	12.7	33.32	1/2-20	53.98	30.15	70.64	6.35	16.2	19.05	18.67	22.23	0.6	9	15	19	0.133
SIZP12S	0.5	0.625	0.937	0.5	.312	1/2-20	2.125	1.187	2.781	0.25	0.638	0.75	0.735	0.875	0.024	9	15	19	0.133
SIZP15S	15.88	19.05	28.58	14.27	38.10	5/8-18	63.50	38.10	82.55	7.92	18.2	22.23	21.84	25.40	0.6	11	20	21	0.190
SIZP15S	0.625	0.75	1.125	0.562	1.5	5/8-18	2.5	1.5	3.25	0.312	0.717	0.875	0.86	1	0.024	11	20	21	0.190
SIZP19S	19.05	22.23	33.32	17.45	44.45	3/4-16	73.03	44.45	95.25	7.92	20.9	25.4	25.02	28.58	0.6	10	29	29	0.285
SIZP19S	0.75	0.875	1.312	0.687	1.75	3/4-16	2.875	1.75	3.75	0.312	0.823	1	0.985	1.125	0.024	10	29	29	0.285
SIZP25S	25.40	34.93	47.63	25.40	89.85	5/4-12	104.78	53.98	139.70	11.10	33.1	38.1	37.72	44.45	0.6	14	60	101	1.00
SIZP25S	1	1.375	1.875	1	2.75	5/4-12	4.125	2.125	5.5	0.437	1.303	1.5	1.485	1.75	0.024	14	60	101	1.00
