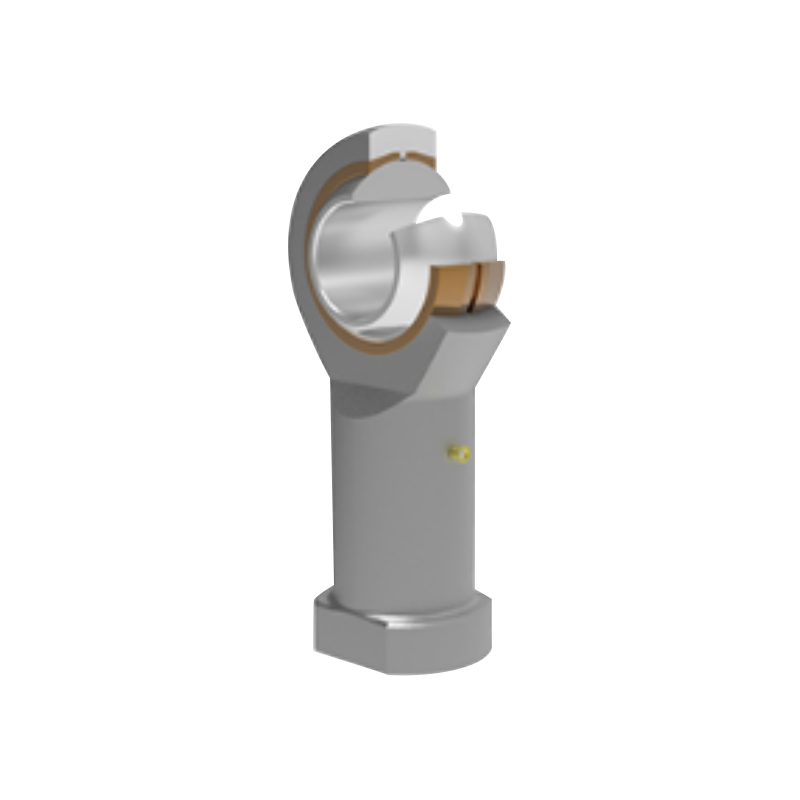

SIBP-serien kopparfodrade stångändlager

SIBP-seriens sfäriska glidlager är tillverkade av högkvalitativt kolstål med en galvaniserad yta, vilket ger utmärkt korrosionsbeständighet. En bronsliner inbäddad i glidytan förbättrar ytterligare bärförmåga och slitstyrka. Den inre ringen är gjord av lagerstål, härdat och hårdkromad, vilket säkerställer utmärkt slitstyrka och långtidsstabil prestanda. Denna design ger en idealisk lösning för applikationer med hög belastning och precision.

Kontakta oss

FÖREGÅENDE:SAZJ extruderingsstångsändlager NÄSTA:SABP-smörjningskompatibelt lager med hög styvhet

Beskrivning
Specifikationer
Kontakta oss

Smörjmetod
·Denna serie av lager kan smörjas via en oljekopp (för modeller med en håldiameter större än 6,35 mm), vilket säkerställer effektiv smörjning och förlänger livslängden.
·För modeller med en håldiameter mindre än 6,35 mm erbjuder denna serie inget smörjalternativ, därför krävs särskild uppmärksamhet för smörjhantering.

Drifttemperaturområde
Drifttemperaturområdet är 50 ℃ till 150 ℃, vilket bibehåller utmärkt prestanda även under extrema temperaturförhållanden.

Anpassningsalternativ
·Denna serie av sfäriska glidlager med starka stödjer anpassning med olika gängprecision för att möta kraven för specifika industriapplikationer.
·Om du använder en vänstergänga måste modellnumret vara märkt med "L" eller "vänster", till exempel: SILBP20S M20×1.5 vänster 6H, för att säkerställa att de uppfyller dina exakta krav.

Materialuppgradering
Lagerstångsänden och innerringen kan också vara gjorda av rostfritt stål, lämplig för användning i tuffa miljöer. Rostfria versioner slutar med "X", till exempel: SIBP…S/X.

Ansökningar
Denna serie produkter används ofta i olika utrustningar som kräver hög precision och hållbarhet, inklusive industrirobotar, medicinsk utrustning, precisionsmätinstrument, flyg och andra områden.

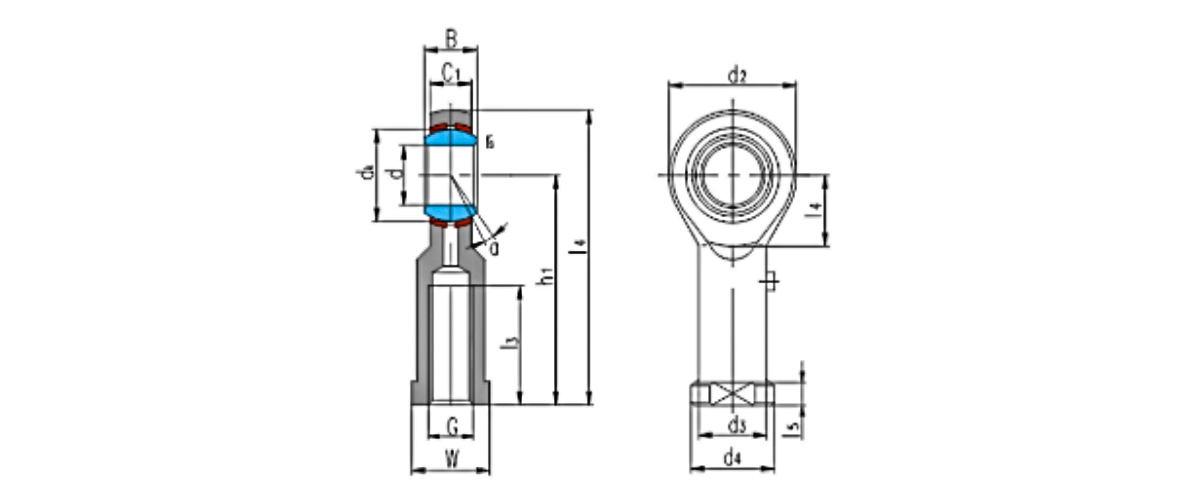

Bäring nummer	Dimensiens mm																Ladda betyg kN		Viktor ≈kg
	Dimensiens mm																Ladda betyg kN
	d	B	dₖ	C^ max	d2	G 6H	h₁	I₃ min	I₄	I₅	I₇	W	d3	d4	rₛ min	α° ≈	Dynamisk	Statisk
SIBP5S 1)	5	8	11.112	6	16	M5	27	14	35	4	8	9	9	11	0.3	13	3.3	4.1	0.016
SIBP6S 1)	6	9	12.7	6.75	18	M6	30	14	39	5	9	11	10	13	0.3	13	4.3	5.3	0.026
SIBP8S	8	12	15.88	9	22	M8	36	17	47	5	11	14	12.5	16	0.3	14	6.8	8.5	0.044
SIBP10S	10	14	19.05	10.5	26	M10	43	21	56	6.5	13	17	15	19	0.3	14	10	11	0.072
SIBP10S/B1	10	14	19.05	10.5	26	M10×1,25	43	21	56	6.5	13	17	15	19	0.3	14	10	11	0.072
SIBP12S	12	16	22.23	12	30	M12	50	24	65	6.5	15	19	17.5	22	0.3	13	13	14	0.108
SIBP12S/B2	12	16	22.23	12	30	M12×1,25	50	24	65	6.5	15	19	17.5	22	0.3	13	13	14	0.108
SIBP14S	14	19	25.4	13.5	34	M14	57	27	74	8	16	22	20	25	0.3	16	17	20	0.161
SIBP14S/B1	14	19	25.4	13.5	34	M14×1,5	57	27	74	8	16	22	20	25	0.3	16	17	20	0.161
SIBP16S	16	21	28.58	15	38	M16	64	33	83	8	17.5	22	22	27	0.3	15	21	25	0.225
SIBP16S/B1	16	21	28.58	15	38	M16×1,5	64	33	83	8	17.5	22	22	27	0.3	15	21	25	0.225
SIBP18S	18	23	31.75	16.5	42	M18×1,5	71	36	92	10	19.5	27	25	31	0.6	15	26	30	0.285
SIBP20S	20	25	34.93	18	46	M20×1,5	77	40	100	10	21.5	30	27.5	34	0.6	15	31	35	0.382
SIBP22S	22	28	38.1	20	50	M22×1,5	84	43	109	12	23	32	30	37	0.6	15	38	43	0.488
SIBP25S	25	31	42.86	22	60	M24×2	94	48	124	12	29.5	36	33.5	42	0.6	15	47	65	0.749
SIBP28S	28	35	47.83	25	66	M27×2	103	53	136	12	32.5	41	37	46	0.6	15	59	77	0.949
SIBP30S	30	37	50.8	25	70	M30×2	110	56	145	15	34	41	40	50	0.6	17	63	86	1.13
