Inom tung maskinteknik är förmågan att hantera samtidiga radiella och höga axiella belastningar av största vikt. Koniska rullager är speciellt utformade för detta ändamål. Deras unika koniska geometri säkerställer att rullarna och löpbanorna möts i en gemensam spets på lageraxeln, vilket ger en sann rullande rörelse och hög lastbärande kapacitet.
Som ledande lagerfabrik och lagertillverkningsföretag i Kina , UKL Bearing Manufacturing Co., Ltd. (Wuxi) specialiserar sig på precisionskonstruerade koniska lösningar. Medan vissa användare söker efter "koniska rullkullager", är det viktigt att notera att dessa är tekniskt rullager — att använda koniska rullar snarare än kulor för att ge överlägsen linjekontakt och styvhet för de mest krävande globala industrierna.
Mekaniken i konisk design
Konstruktionen av ett koniskt rullager består av fyra inbördes beroende komponenter: den inre ringen (konen), den yttre ringen (koppen), de koniska rullarna och hållaren.
- Kombinerad lastkapacitet: Till skillnad från standardkullager tillåter den avsmalnande designen att dessa lager kan stödja tunga radiella och axiella belastningar samtidigt.
- Justerbarhet: Under monteringen kan koniska rullager ställas in på ett specifikt spel eller förspänning för att optimera prestanda och öka systemets styvhet.
- Låg friktion: UKL:s precisionskonstruerade rullhuvuden och raceway-finishen säkerställer att rullarna styrs exakt av den stora ribban på konen, vilket minimerar värme och friktion.
Tekniska konfigurationer & designvarianter
UKL tillverkar ett brett utbud av koniska rullager, inklusive metriska och tumstorlekar, för att möta olika internationella standarder.
| Typ | Konfiguration | Bäst för | Industrianvändning |

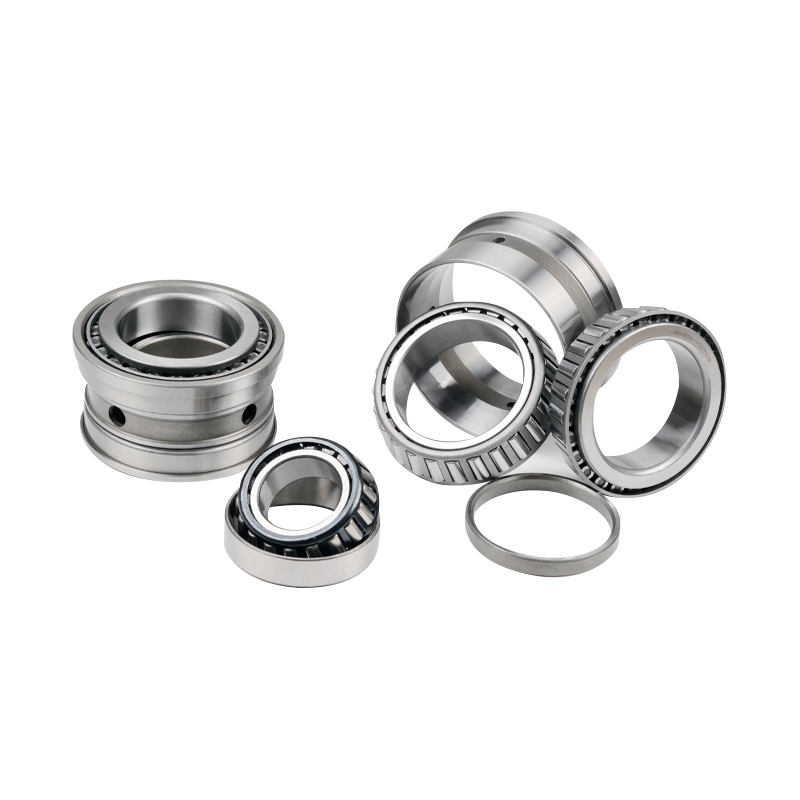

| Enkel rad | En kopp och en kon | Kombinerade laster i en riktning | Bilhjul, Växellådor |
| Matchade par | Två enradiga lager | Kraftiga dubbelriktade axiella belastningar | Verktygsmaskiner, drev |

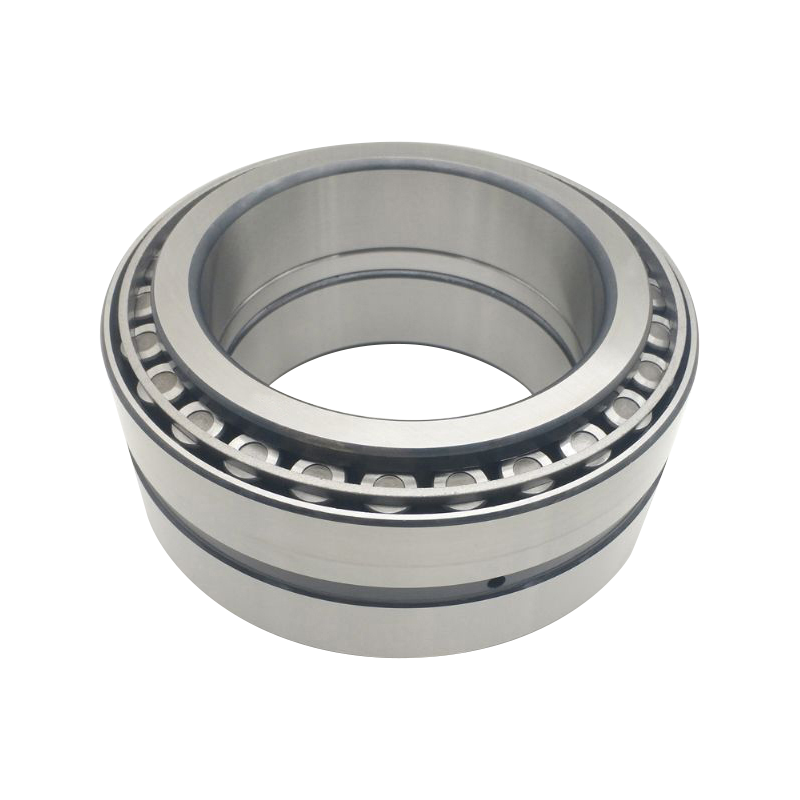

| Dubbel rad | En dubbelkopp / två koner | Hög radiell styvhet och dubbelriktad axiell | Gruvutrustning, lyftanordningar |

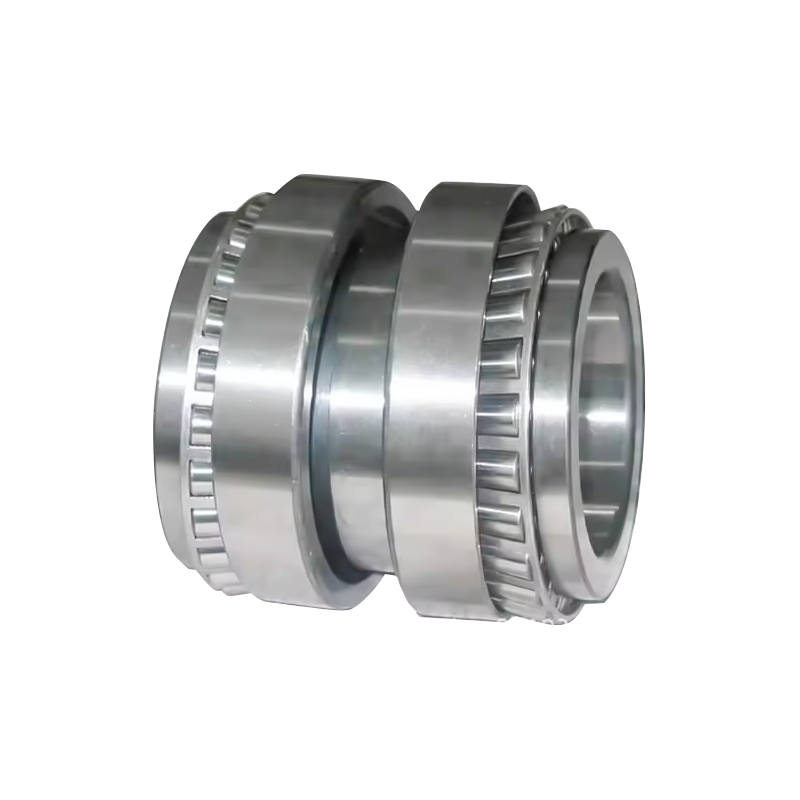

| Fyrrad | Integrerad kraftfull enhet | Extrema radiella belastningar | Valsverk, tunga maskiner |
UKL-fördelen: Precisionstillverkning i Kina
Sedan vi grundades 2020, UKL Bearing Manufacturing Co., Ltd. har kombinerats över 15 års erfarenhet av OEM/ODM-export med en helt moderniserad produktionsbas för att leverera lagerlösningar i världsklass.
1. Premiummaterial och smidesexcellens
Tillförlitligheten hos ett koniskt rullager börjar med stålet. Vi använder högrent, vakuumavgasat lagerstål. Vår integrerade smide och glödgning Processen säkerställer en tät, enhetlig kornstruktur, vilket är avgörande för att förhindra utmattning i applikationer med hög belastning som drivlinor för fordon och industriella växellådor.
2. Specialiserad värmebehandling för hållbarhet
Koniska lager fungerar ofta i hårda, skräpfyllda miljöer. UKL anställer avancerade värmebehandling tekniker för att uppnå den perfekta balansen mellan ythårdhet och kärnseghet. Denna "case-härdande" metod gör att våra lager kan motstå stötbelastningar och blåmärken på ytan utan spröda fel.
3. Högprecisionsslipning och profilering
För att förhindra spänningskoncentration vid rulländarna använder UKL CNC-slipning för att skapa en krönt eller logaritmisk profil på både rullarna och löpbanorna. Detta säkerställer en jämn lastfördelning och förlänger lagrets livslängd under förhållanden med lätt axelfel.
4. Globala standarder och flexibel service
Vi betjänar marknader över hela Europa, Asien, Afrika och Mellanöstern och erbjuder både metriska och tumstora lager tillverkade för att P6, P5 eller P4 precisionsgrader . Vårt team på 200 professionella tillhandahåller flexibla, skräddarsydda tjänster, vilket gör att vi snabbt kan svara på icke-standardiserade förfrågningar och OEM-krav.
Tillämpningar över globala industrier
Våra högpresterande koniska rullager är det pålitliga valet för:
- Fordon: Differential- och transmissionssystem och kraftiga hjulnav.
- Anläggning och gruvdrift: Slutdrev, bandrullar och växellådsreducerare.
- Jordbruk: Transmissioner och hjulenheter för traktorer och skördare.
- Industriella växellådor: Stöder högt vridmoment, hög belastning axel i tillverkningsanläggningar.
Vanliga frågor (FAQ)
1. Finns det skillnad mellan ett "koniskt rullager" och ett koniskt rullager?
Termen "kullager med koniska rullar" är en vanlig felaktig benämning. I tekniska termer använder "kullager" sfäriska element, medan Koniska rullager använd koniska rullar. Rullkonstruktionen är överlägsen för tunga applikationer eftersom den ger linjekontakt, erbjuder mycket högre belastningskapacitet och styvhet än punktkontaktkullager.
2. Varför installeras koniska rullager vanligtvis i par?
Ett enrads koniskt rullager kan endast stödja axiella belastningar i en riktning. Genom att installera dem i par (Back-to-Back eller Face-to-Face) klarar de axiella belastningar från båda hållen och ger extremt hög rotationsstabilitet för axeln.
3. Hur säkerställer UKL precisionen i sina koniska lager?
Varje UKL-lager genomgår rigorös automatiserad montering och testning. Vi mäter den "utmärkande" höjden på konen och rullarna i koppen för att säkerställa att monteringen uppfyller strikta dimensionella toleranser, vilket säkerställer enkel installation och konsekvent förbelastning för våra kunder.
4. Kan koniska rullager användas i höghastighetsapplikationer?
Ja, men de kräver exakta smörj- och förspänningsinställningar. För höghastighetsapplikationer rekommenderar vi våra P5- eller P4-precisionskvaliteter, som har optimerade burkonstruktioner (bearbetad mässing eller förstärkta polymerer) för att minska centrifugalkrafter och värmealstring.
5. Erbjuder UKL koniska rullager i tumstorlek?
Absolut. Medan många tillverkare bara fokuserar på metriska storlekar, har vår 15 års erfarenhet av export gjort det möjligt för oss att bygga en stor katalog med Inch-serie lager för att stödja maskiner från USA, Storbritannien och andra marknader som följer imperiets standarder.
