Robotfogar fungerar under en unik kombination av begränsningar. De måste vara lätta men ändå tillräckligt styva för att motstå nedböjning under belastning. De måste rotera med precision på mikronnivå, men ändå överleva tusentals cykler per dag. Och de måste hantera radiella, axiella och momentbelastningar samtidigt, ofta inom ett fotavtryck som inte är större än några centimeter. Det är här RB2508 lager kommer in i bilden.

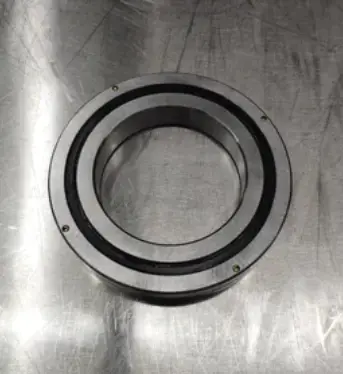

RB2508 är ett tunt tvärsnitt med 25 mm hål, 41 mm ytterdiameter och bara 8 mm bredd, och är konstruerad för exakt denna typ av applikationer med hög densitet och hög insats. Det är inte bara en komponent; det är ett designbeslut som påverkar robotens repeterbarhet, termiska beteende och underhållsintervall. Den här artikeln undersöker det tekniska resonemanget bakom RB2508, dess strukturella fördelar, urvalskriterier och hur man utvärderar den för robotarmsintegrering.
I robotleder är lagret inte en passiv del. Den definierar styvhetskedjan och påverkar direkt den absoluta positioneringsnoggranheten.
Traditionella robotleder förlitar sig ofta på en kombination av djupa spårkullager, vinkelkontaktpar eller koniska rullager. Var och en av dessa hanterar en begränsad lastriktning bra, men de kräver noggrann förspänningsjustering och förbrukar mer axiellt utrymme. RB2508 tar en annan väg.
I ett korsat rullager är cylindriska rullar anordnade med 90-graders intervall i ett V-format spår. Denna orientering gör det möjligt för ett enda lager att absorbera radiella belastningar, axiella belastningar i båda riktningarna och tiltmomentbelastningar samtidigt. För en robotfog innebär detta och enklare husdesign, färre komponenter och en kortare axiell stapel.
RB2508 använder en delad yttre ring och en inre ring i ett stycke. Denna konfiguration är särskilt lämplig när den inre ringens rotationsnoggrannhet är kritisk, vilket är vanligt i robotförbandet där den inre ringen är ansluten till utgångsflänsen eller harmonisk drivning. Den delade yttre gör förspänningsjustering under montering, medan den integrerade innerringen bibehåller rundhet och styvhet.
Med ett 25 mm hål och 8 mm bredd klassificeras RB2508 som ett tunt lager. Tunnsektionslager är benägna att deformeras om de hanteras eller installeras felaktigt, men när de stöds på rätt sätt erbjuder ett utmärkt förhållande mellan styvhet och vikt. Den korsade valslayouten kompenserar för den minskade väggtjockleken genom att fördela lasten över ett större antal valselement.
Innan RB2508 integreras i en robotkarv bör ingenjörer se över dess kärndimensioner och belastningsklasser. Tabellen nedan sammanfattar de väsentliga parametrarna.
| Parameter | Värde |
|---|---|
| Håldiameter (d) | 25 mm |
| Ytterdiameter (D) | 41 mm |
| Bredd (B) | 8 mm |
| Rullcirkeldiameter (dp) | 32 mm |
| Inre ringaxel (ds) | 28,5 mm |
| Yttre ringaxel (Dh) | 35,5 mm |
| Grundläggande dynamisk belastningsklass (C) | 3,63 kN |
| Grundläggande statisk belastning (C0) | 3,83 kN |
| Viktor | Cirka 0,05 kg |
RB2508 specificeras ofta med suffix som definierar tätning, spelrum och precision. Vanliga kombinationer inkluderar:
Till exempel betecknar RB2508UUCC0P5 ett dubbeltätat, förspänt lager med P5-precision. Att välja fel spelrum eller precisionsgrad kan leda till överdriven friktion, värmeutveckling eller otillräcklig styvhet för robotens styrslinga.
Tunnsektionslager är känsliga för monteringsinducerad distorsion. Om huset eller axelansatsen inte är bearbetad till korrekt planhet och vinkelräthet kan löpbanan deformeras, vilket orsakar vridmoment och för tidig utmattning. Detta är inte en defekt i lagret; det är ett krav på systemnivå. Ingenjörer bör verifiera husets toleranser och överväga att använda en kontrollerad monteringsprocedur.
RB2508 används ofta i industriella robotleder, roterande axlar och precisionspositioneringssteg. Dess förmåga att bära kombineras sist i ett kompakt hölje gör den till ett naturligt passform för kollaborativa robotar, SCARA-armar och sluteffektorer där utrymmet är oumbärligt.
I en robotkarv påverkar axiell och radiell utlopp direkt verktygets mittpunktsnoggrannhet. Ett korsat rullager med snäva toleranser minimerar dessa avvikelser, vilket gör att regulatorn kan bibehålla repeterbarhet över miljontals cykler. Den förspända CC0-varianten väljer ofta av denna anledning, eftersom den tar bort inre spel och ökar ledens effektiva styvhet.
Robotleder ser sällan konstant belastning. De upplever täta starter, stopp och förändringar i nyttolasten. RB2508:s rullande elementgeometri fördelar kontaktspänningen över en större yta än kullager av liknande storlek, vilket kan förlänga utmattningslivslängden vid oscillerande eller variabel belastning. Medan exakta livslängdsberäkningar beror på det specifika sista spektrumet, ligger den grundläggande fördelen i linjekontakten mellan cylindriska rullar mot punktkontakt av kulor.
Typiska applikationer:
Prissättningen för RB2508 beror på flera faktorer: precisionsgrad (P5, P4, P2), frigång eller förspänning (C0, CC0), tätningsalternativ (UU eller öppen) och beställningsvantitet. Eftersom dessa variabler påverkar både tillverkningskostnad och ledtid är en generisk prislista sällan korrekt.
För att få en meningsfull offert, förberedd följande information:
Leverantörer med teknisk support kan också hjälpa till med icke-standardiserade dimensioner, anpassad förspänning och installationsvägledning. När du utvärderar en leverantör, fråga om de kan tillhandahålla 3D-modeller, måttritningar och teknisk rådgivning för den specifika fogdesignen.
Den grundläggande dynamiska belastningen (C) är 3,63 kN och den grundläggande statiska belastningen (C0) är 3,83 kN.
Dimensionellt sett kan den bytas ut mot andra 25x41x8 mm korsade rullager. Precisionsgrad, spelrum och inre design kan dock variera. Verifiera alltid suffixkoden och prestandakraven före byte.
Se till att höljet och skaftet är plana och vinkelräta. Undvik att tvinga lagrat under monteringen och följa den rekommenderade åtdragningssekvensen. För tunna lager är monteringsförvrängning en vanlig orsak till förlust av noggrannhet.
Många leverantörer erbjuder 3D STEP-filer och 2D-ritningar på begäran. Dessa är användbara för integrering i robotfogdesign och för att verifiera passform före beställning.
