Varför är SI5-lagret idealiskt för hydraulcylindrar och automationsutrustning?
Stångändsslager är kritiska mekaniska komponenter som används där kontrollerade vinkelrörelser och pålitlig lastöverföring krävs. Intetsägande, SI5 lager och den bredare SI-seriens applikationer för stängningsslager har blivit allmänt erkända för sin utmärkta lastbärande förmåga, hållbarhet och anpassningsförmåga till krävande industriella miljöer. SI-seriens lager är designade med en ändstruktur av stål på stål och ger enastående mekaniska slitstyrka och hög hållfasthet, vilket gör dem lämpliga för hydraulcylindrar, automationsutrustning, ingenjörsmaskiner, jordbrukssystem och många andra dynamiska applikationer.

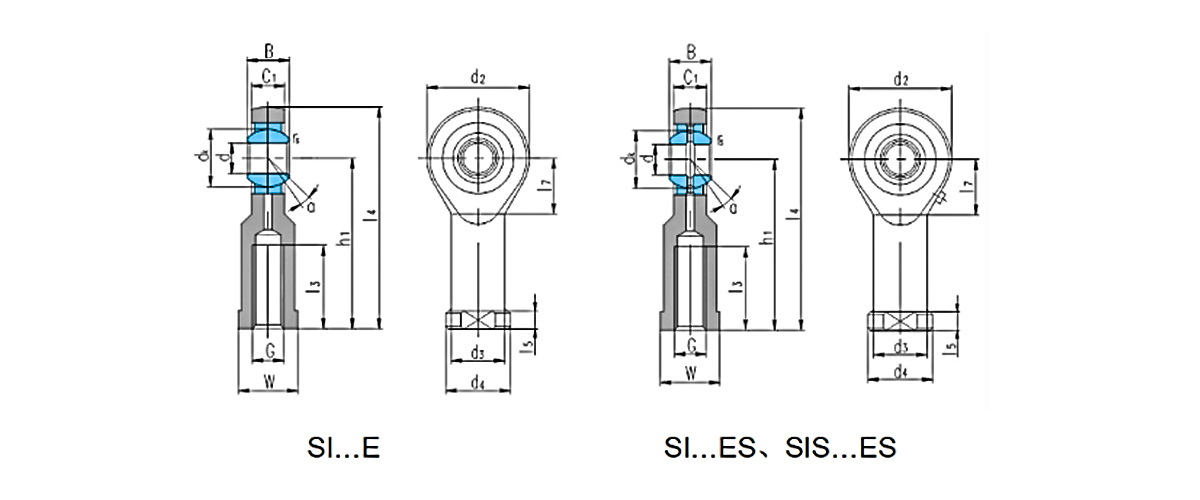

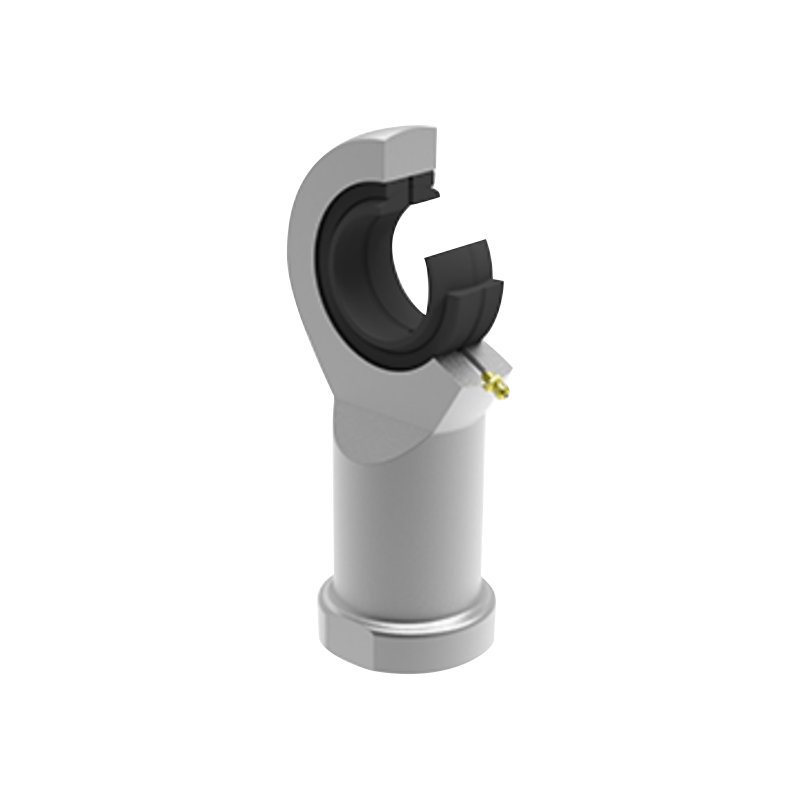

Förstå SI Series Rod End Bearing
SI-seriens stångändlager består av ett sfäriskt glidlager integrerat i ett smidet eller bearbetat hus med en utvändig hangänga. Dess design tillåter rotationsrörelse tillsammans med begränsad vinkelförskjutning, vilket gör den idealiska för mekanismer där axlarna inte kan förbli perfekta inriktade under drift.
Jämfört med konventionell spänning styva leder minskar SI-seriens lagerkoncentrationer samtidigt som bibehållare och stabil kraftöverföring.
Typiska funktioner inkluderar:
- Hög radiell lastkapacitet
- Utmärkt slitstyrka
- Stål-på-stål kontaktstruktur
- Pålitlig prestanda under stötbelastning
- Enkel installation och underhåll
- Lång livslängd i krävande miljöer
Bland produktfamiljen är SI5-lagret brett utvalt för kompakt utrustning som kräver precisionsrörelse och pålitlig mekanisk styrka.
Varför stål-på-stål-konstruktion är viktig
En av de definierade egenskaperna hos SI-serien är dess stål på stålstångsänden i hydrauliska cylinderapplikationer.
Till skillnad från underhållsfria kompositlager som prioriteras låg friktion, är stål-på-stål stångändar konstruerade främst för styrka och hållbarhet. De presterar exceptionellt bra under tunga statiska och dynamiska belastningar där slagtålighet är avgörande.
Jämförelse av olika lagermaterial för stångänden
| Funktion | Stål-på-stål SI-serien | Komposit/PTFE-lager |
|---|---|---|
| Lastkapacitet | Mycket hög | Medium |
| Stötmotstånd | Utmärkt | Måttlig |
| Slitstyrka | Hög med smörjning | Hög under lätt belastning |
| Servicemiljö | Kraftig industri | Lätta automation |
| Underhåll | Periodisk smörjning | Vanligtvis underhållsfri |
| Typiska applikationer | Hydraulcylindrar, entreprenadmaskiner | Precisionsutrustning, robotik |
För utrustning som arbetar under högt tryck, vibrationer eller upprepade stötar förblir stål-på-stål-lager den föredragna tekniska lösningen.
SI-seriens stångändlagerapplikationer i hydraulcylindrar
Hydraulcylindrar genererar tryck- och dragkrafter medan de ofta arbetar under varierande installationsvinklar.
Ett stål på stålstångsände i hydraulcylindern hjälper till att kompensera för installationen samtidigt som en stabil kraftöverföringsbibehålls.
Viktiga fördelar inkluderar:
- Accepterar vinkelrörelse under cylinderförlängning och indragning
- Minskar sidobelastning på kolvstänger
- Minimera stresskoncentrationen
- Förbättrar tätningsprestanda genom att minska snedställning
- Förlänger hydraulcylinderns livslängd
Eftersom hydraulsystemet ofta utsätts för tunga belastningar och plötsliga tryckförändringar, ger SI-seriens lager den hållbarhet som krävs för kontinuerlig industriell drift.
Stångändlager för automationsutrustning
Moderna automatiserade produktionslinjer kräver smidig rörelse, repeterbar positionering och pålitlig mekanisk leder.
Ett stångändlager för automatisering används allmänt i:
- Linjära ställdon
- Materialhanteringssystem
- Automatiserad svetsutrustning
- Förpackningsmaskiner
- Transportörsystem
- Robotiska hjälpmekanismer
Även om automationssystem i allmänhet fungerar under lättare belastningar än entreprenadutrustning, kräver konsekvent rörelsenoggranhet under längre driftcykler.
SI5-lagret erbjuder en utmärkt balans mellan kompakta dimensioner och mekanisk styrka, vilket gör en exakt rörelser samtidigt som strukturell stabilitet bibehålls.
Ingenjörsmaskiner och anläggningsutrustning
Entreprenadmaskiner arbetar kontinuerligt under vibrationer, stötar och varierande miljöförhållanden.
SI-seriens stångändlager installeras ofta i:
- Länksystem för grävmaskiner
- Lastartillbehör
- Kranmekanismer
- Vägbyggnadsutrustning
- Gruvmaskineri
- Lyftplattformar
Dessa applikationer kräver lager som kan hantera krafter i flera riktningar samtidigt som de tillåter begränsad vinkelförskjutning.
Stål-på-stål-konstruktionen ger exceptionell motståndskraft mot deformation, vilket gör SI-seriens lager lämpliga för långvarig, tung drift.
Prestanda under vinkelförskjutning
Mekaniska systemet fungerar sällan under perfekta anpassade förhållanden.
En av de stora fördelarna med SI-seriens lager är deras förmåga att ta emot vinkelrörelser. Beroende på modellspecifikationer kan många produkter i SI-serien arbeta inom en vridningsvinkel på 13°, vilket gör mjuka rörelser utan att generera överdriven inre stress.
Denna förmåga ger flera operativa fördelar:
- Kompenserar för monteringstoleranser
- Minskar axelböjningsbelastningar
- Förhindrar för tidigt slitage
- Förbättrar den mekaniska effektiviteten
- Stöder stabil drift under dynamiska förhållanden
För utrustning som utsätts för frekventa riktningsändringar ökar denna vinkelflexibilitet avsevärt tillförlitligheten.
Typiska industriella tillämpningar
Mångsidigheten hos SI-seriens stångändlager gör att de kan tjäna flera industrier.
| Industri | Typisk utrustning | Primär funktion |
|---|---|---|
| Hydrauliskt system | Hydrauliska cylindrar | Kraftöverföring |
| Automation | Linjära ställdon, transportörer | Rörelsevägledning |
| Konstruktion | Grävmaskiner, lastare | Artikulation med tung sist |
| Jordbruksmaskiner | Skördare, såmaskiner | Kopplingsrörelse |
| Materialhantering | Lyftutrustning | Dynamisk anslutning |
| Industriell utrustning | Mekaniska transmissionssystem | Vinkelkompensation |
Deras kombination av styrka och flexibilitet gör SI-lager lämpliga där pålitlig artikulation krävs.
Välja rätt SI5-lager
Att välja rätt tekniskt lager kräver övervägande av flera faktorer snarare än att fokusera på dimensioner.
Ingenjörer utvärderar allmänt:
- Krav på radiell belastning
- Axiella belastningsförhållanden
- Driftsfrekvens
- Erforderlig artikulationsvinkel
- Smörjmetod
- Arbetsmiljö
- Installationsutrymme
- Trådspecifikationer
Att matcha dessa parametrar korrekt hjälper till att maximera lagrets livslängd samtidigt som underhållskraven minskar.
Tillverkningskvalitet är viktigt
Konsekvent prestanda beror inte bara på lagerdesign utan också på tillverkningsprecision.
Som en professionell lagertillverkare, UKL Bearing Manufacturing Co., Ltd. (Wuxi) internationell forskning, produktion och försäljning i ett komplett tillverkningssystem. Företaget är specialiserat på precisionslagerlösningar för industrier som kräver hög tillförlitlighet och lång livslängd.
Med mer än 200 erfarna proffs och en modern produktionsbas som täcker smide, glödgning, svarvning, värmebehandling, slipning och automatiserad montering, upprätthållare UKL strikt kvalitetskontroll under varje produktionssteg.
Med över 15 års erfarenhet av OEM/ODM-export, levererar UKL skräddarsydda lagerlösningar till kunder över hela Europa, Asien, Afrika och Mellanöstern, och svarar effektivt på olika industriella applikationskrav. Som en pålitlig leverantör av SI5E-lager fokuserar företaget på att leverera precisionskonstruerade produkter som möter krävande driftförhållanden samtidigt som det stödjer utrustningens prestanda på lång sikt.
Slutsats
Från hydrauliska cylindrar till automatiserade produktionssystem och tunga tekniska maskiner fortsätter SI-seriens applikationer för att expandera över modern industri. Kombinationen av hög lastkapacitet, hållbarhet stål-på-stål, slitstyrka och pålitlig vinkelrörelse gör SI5-lagret till en effektiv lösning för utrustning som arbetar under krävande mekaniska förhållanden.
Oavsett om de används som stål på stålstångsände i hydraulcylinder, stångändlager för automatisering eller ledade led i entreprenadmaskiner, hjälper SI-seriens lager att förbättra driftstabiliteten, minska mekanisk påfrestning och förlänga utrustningens livslängd.
FAQ
1. Vad gör SI5-lagret lämplig för tunga applikationer?
SI5-lagret har en stål-på-stål-kontaktstruktur som erbjuder hög belastningskapacitet, utmärkt slagtålighet och långvarig hållbarhet, vilket gör det lämpligt för krävande industriella miljöer.
2. Varför är en stål-på-stål stavände att föredra i hydraulcylindrar?
Ett stål på stålstångsände i hydrauliska cylinderapplikationer ger överlägsen styrka, motstår stötbelastning, rymmer vinkelrörelser och fungerar tillförlitligt under högtrycksdriftsförhållanden.
3. Kan SI-seriens stångändlager användas i automationsutrustning?
Ja. Ett stångändlager för automatisering av stöd för rörelseöverföring samtidigt som det tillåter begränsad vinkelförskjutning, vilket gör det lämpligt för ställdon, transportörer, förpackningsmaskiner och andra automatiserade system.
4. Vad är fördelen med SI5ES spände?
SI5ES spöände kombinerar kompakta dimensioner med hög mekanisk hållfasthet, utmärkt slitstyrka och stabil artikulationsprestanda, vilket gör den idealisk för utrustning som kräver pålitliga dynamiska anslutningar
5. Hur väljer jag en pålitlig leverantör av SI5E-lager?
När du väljer en leverantör av SI5E-lager, överväg tillverkningskapacitet, produktionskvalitetskontroll, OEM/ODM-erfarenhet, teknisk support och förmågan att tillhandahålla konsekvent lagerprestanda för industriella applikationer.
