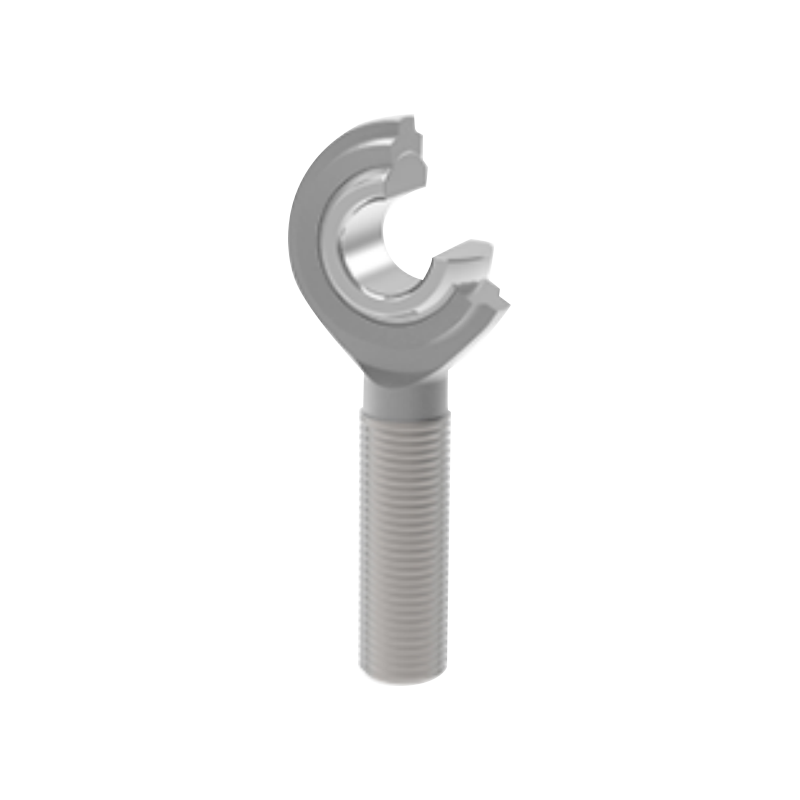

SAZJ extruderingsstångsändlager

SAZJ-seriens extruderade sfäriska glidlager har en stångkropp av kolstål med en galvaniserad yta för utmärkt korrosionsbeständighet. Den inre ringen är gjord av lagerstål, härdat och hårdkromad, vilket säkerställer slitstyrka och hög precision vid långvarig användning. Den extruderade utformningen av lagrade komponenter i en kompakt och pålitlig struktur, lämplig för olika industriella applikationer.

Kontakta oss

FÖREGÅENDE:SIZJ Högprecisionsstångslager i kolstål NÄSTA:SIBP-serien kopparfodrade stångändlager

Beskrivning
Specifikationer
Kontakta oss

Drifttemperaturområde
50℃ till 150℃, vilket ger stabil drift i extrema temperaturmiljöer.

Smörjmetod
Lagren erbjuder flexibla smörjningsalternativ: förutom små hål (mindre än 6,35 mm) kan andra modeller smörjas via en oljekopp eller en stångända, vilket säkerställer smidigt och långvarig drift.

Anpassningsalternativ
Olika gängprecisioner kan tillhandahållas för att möta olika precisionsapplikationskrav.

Vänstertrådsversion
För vänstergängade modeller, lägg till "L" eller "LH" efter lagermodellnumret, till exempel: SALZJ12 1/2 20UNF 2ALH.

Materialalternativ:
Stångändkroppen och innerringen i denna serie kan vara gjorda av rostfritt stål, lämplig för applikationer som kräver högre korrosionsbeständighet. Ett "X" läggs till efter modellnumret för att indikera versionen av rostfritt stål, till exempel: SAZJ…/X.

Applikationer:
SAZJ-seriens sfäriska glidlager används ofta i olika utrustningar som kräver hög precision, hög styvhet och långvarig hållbarhet, och är särskilt lämpliga för industrirobotar, medicinsk utrustning, rymd- och precisionsinstrument.

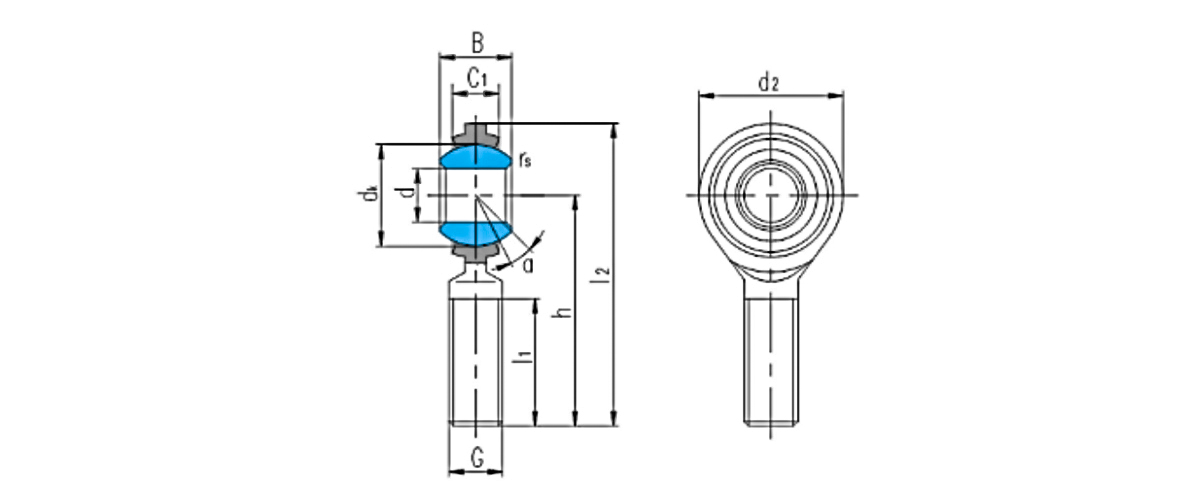

Bäring nummer	Mått mm/tum											Ladda betyg kN		Viktor ≈kg
Bäring nummer	d	B	dₖ	C^ max	d2	G UNF-2A	h	I₁ min	I₂	rₛ min	α° ≈	Dynamisk	Statisk	Viktor ≈kg
SAZJ4	4.83	7.92	11.1	5.94	15.88	10-32	31.75	19.05	39.70	0.3	10	3.6	3.8	0.014
SAZJ4	0.19	0.312	0.437	0.234	0.625	10-32	1.25	0.75	1.563	0.012	10	3.6	3.8	0.014
SAZJ6	6.35	9.53	12.7	6.35	19.05	1/4-28	39.67	25.40	49.20	0.3	13.5	5.4	6.6	0.018
SAZJ6	0.25	0.375	0.5	0.25	0.75	1/4-28	1.562	1	1.937	0.012	13.5	5.4	6.6	0.018
SAZJ7	7.94	11.10	15.88	7.92	22.23	16/5-24	47.63	31.75	58.72	0.3	11	8.5	12	0.032
SAZJ7	0.3125	0.437	0.625	0.312	0.875	16/5-24	1.875	1.25	2.312	0.012	11	8.5	12	0.032
SAZJ9	9.53	12.70	18.26	9.12	25.40	3/8-24	49.23	31.75	61.93	0.6	11	11	16	0.050
SAZJ9	0.375	0.5	0.719	0.359	1	3/8-24	1.938	1.25	2.438	0.024	11	11	16	0.050
SAZJ11	11.11	14.27	20.62	10.31	28.58	16/7-20	53.98	34.93	68.28	0.6	10.5	14	21	0.068
SAZJ11	0.4375	0.562	0.812	0.406	1.125	16/7-20	2.125	1.375	2.688	0.024	10.5	14	21	0.068
SAZJ12	12.7	15.88	23.81	11.50	33.32	1/2-20	61.93	38.10	78.59	0.6	10	18	28	0.11
SAZJ12	0.5	0.625	0.937	0.453	1.312	1/2-20	2.438	1.5	3.094	0.024	10	18	28	0.11
SAZJ15	15.88	19.05	28.58	12.29	38.10	5/8-18	66.68	41.28	85.73	0.6	13	23	29	0.16
SAZJ15	0.625	0.75	1.125	0.484	1.5	5/8-18	2.625	1.625	3.375	0.024	13	23	29	0.16
SAZJ19	19.05	22.23	33.32	15.06	44.45	3/4-16	73.03	44.45	95.25	0.6	12	34	44	0.26
SAZJ19	0.75	0.875	1.312	0.593	1.75	3/4-16	2.875	1.75	3.75	0.024	12	34	44	0.26
