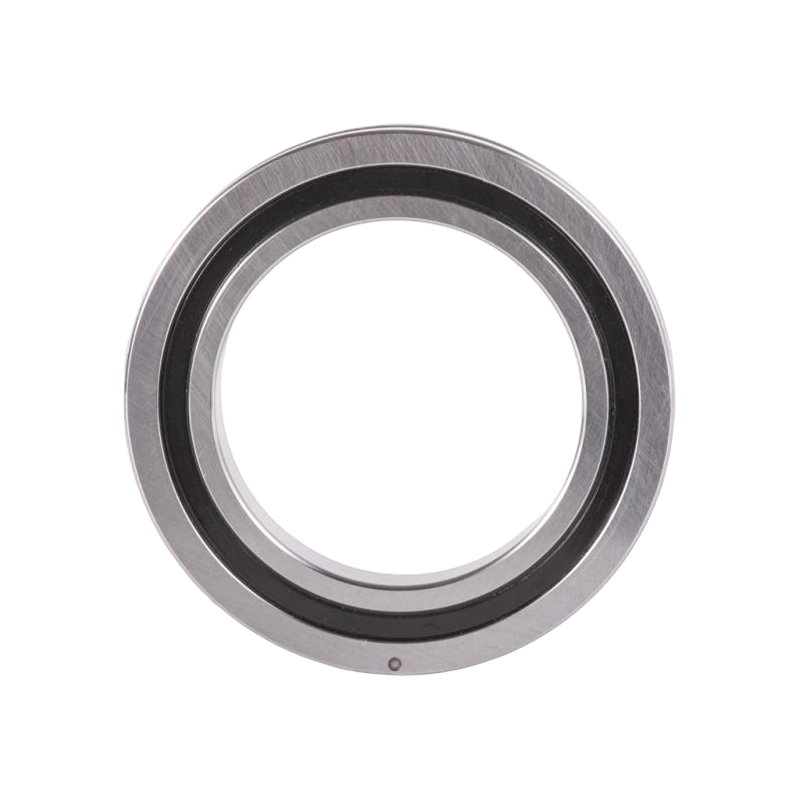

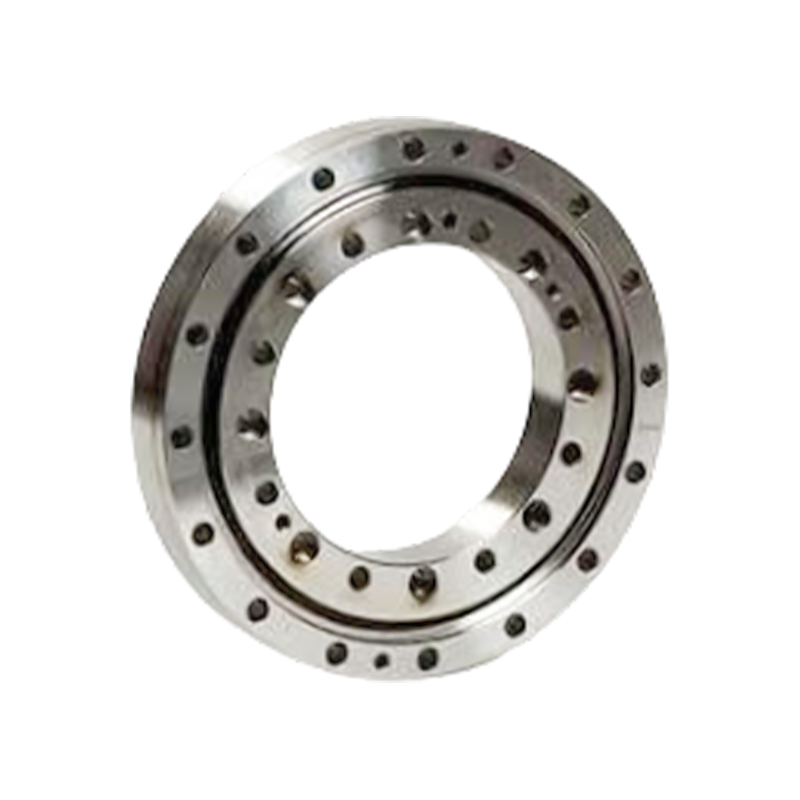

Korsade rullager (Cross-Roller Bearings) Korsade rullager, även kända som korsrullager, använder en inre struktur där cylindriska rullar är anordnade korsvis i 90° vinkel mot varandra i V-formade löpbanor. Separatorer eller distanser placeras mellan rullarna. Denna struktur tillåter ett enda lager att samtidigt hantera belastningar i alla riktningar, inklusive radiella belastningar, axiella belastningar och vältningsmoment. Lagren kännetecknas av sina minimala totala dimensioner (miniatyrisering), höga styvhet, höga rotationsnoggrannhet och kombinerade lastbärande kapacitet. Därför är de bäst lämpade för: Led eller roterande delar av industrirobotar. Roterande delar av manipulatorer/robothänder.Roterande bord för bearbetningscentra.Precisionsroterande bord.Medicinsk utrustning.Mätinstrument.IC-tillverkningsutrustning och andra applikationer. Strukturella typer av korsade rullager Korsade rullager klassificeras generellt i tre strukturella former: Yttre ring separerbar, inre ring integrerad. Ytterring integrerad, innerring separerbar. Både yttre och inre ringar är integrerade.

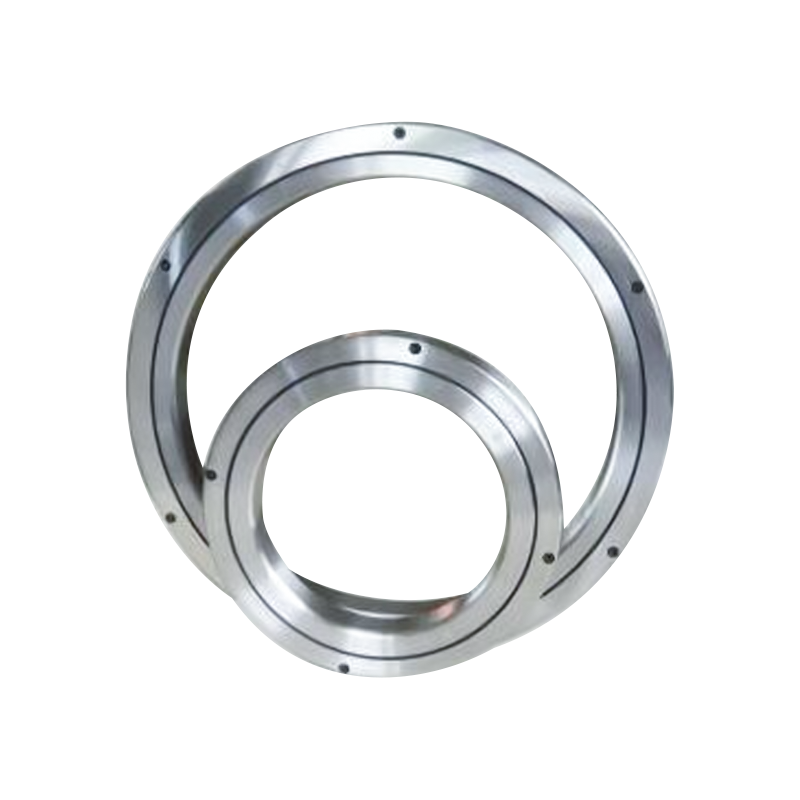

1. RB-typ (separerbar yttre ring, integrerad inre ring) Struktur: Den yttre ringen är delad i två delar, medan den inre ringen är en enda, integrerad komponent. Användning: Lämplig för applikationer som kräver hög rotationsnoggrannhet för den inre ringen.
2. RE-typ (integrerad yttre ring, separerbar innerring) Struktur: Har samma yttre dimensioner som RB-typen, men den yttre ringen är integrerad, och den inre ringen är delad i två delar. Användning: Lämplig för applikationer som kräver hög rotationsnoggrannhet hos den yttre ringen.

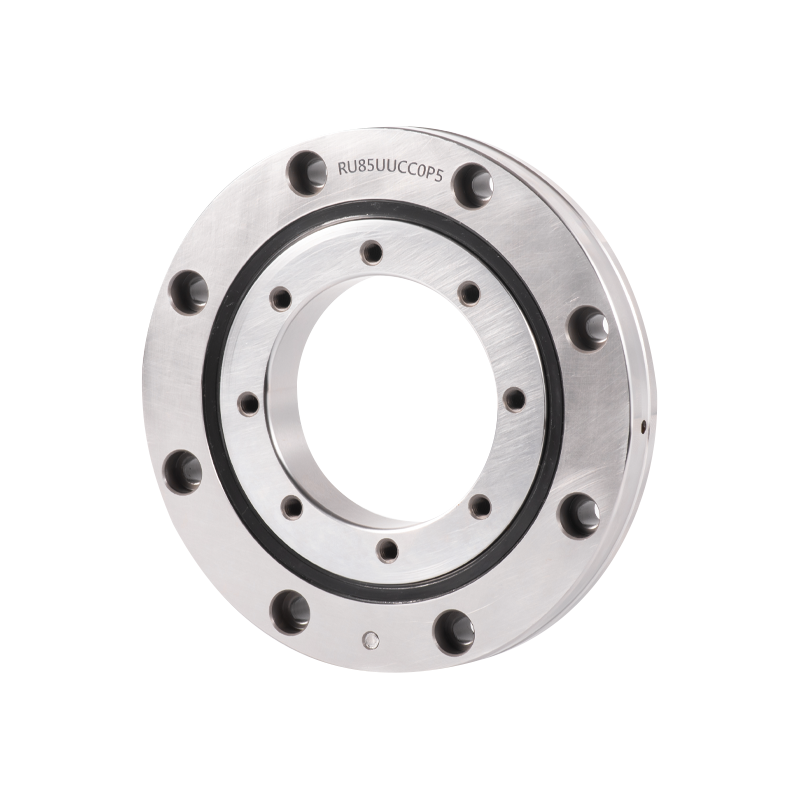

3. RU-typ (integrerade inre och yttre ringar, med monteringshål) Struktur: Både inre och yttre ringar är integrerade och har monteringshål. Detta eliminerar behovet av att fästa flänsar och stödsäten, vilket gör den mycket bekväm att använda. Prestanda: Eftersom de inre och yttre ringen är integrerade har installationen minimal effekt på prestanda, vilket säkerställer stabil rotationsnoggrannhet och vridmoment. Användning: Lämplig för applikationer som kräver hög rotationsnoggrannhet för både den inre och yttre ringen.

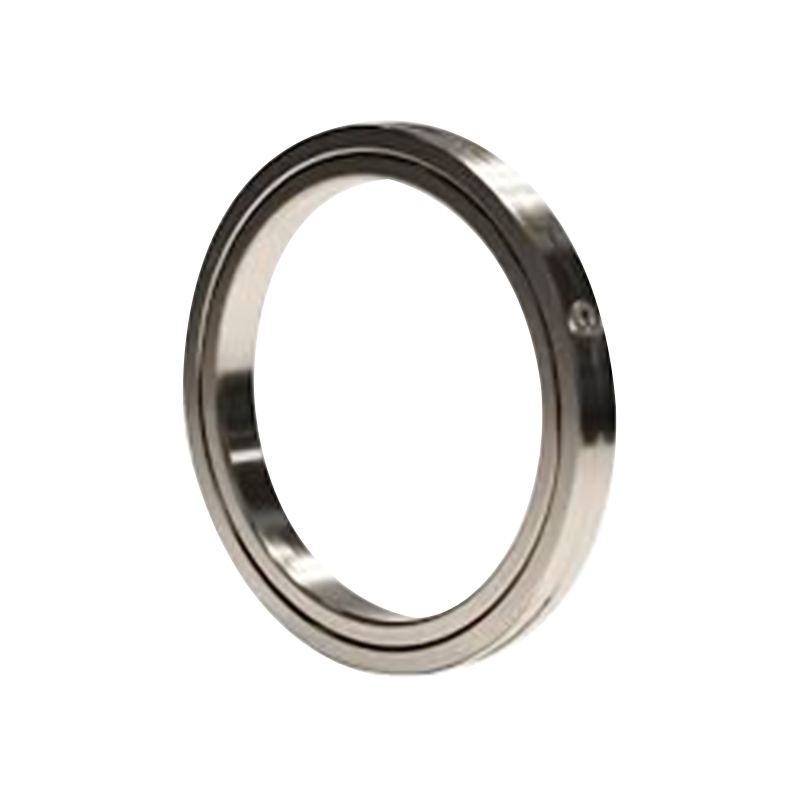

4. RA-typ (separbar yttre ring, integrerad innerring, ultratunn) Struktur: En ultratunn design där tjockleken på de inre och yttre ringen reduceras maximalt. Strukturen är densamma som RB-typen, med en delad ytterring. Användning: Lämplig för delar som kräver lätt och kompakt design, såsom roterande sektioner av robotar och manipulatorer.

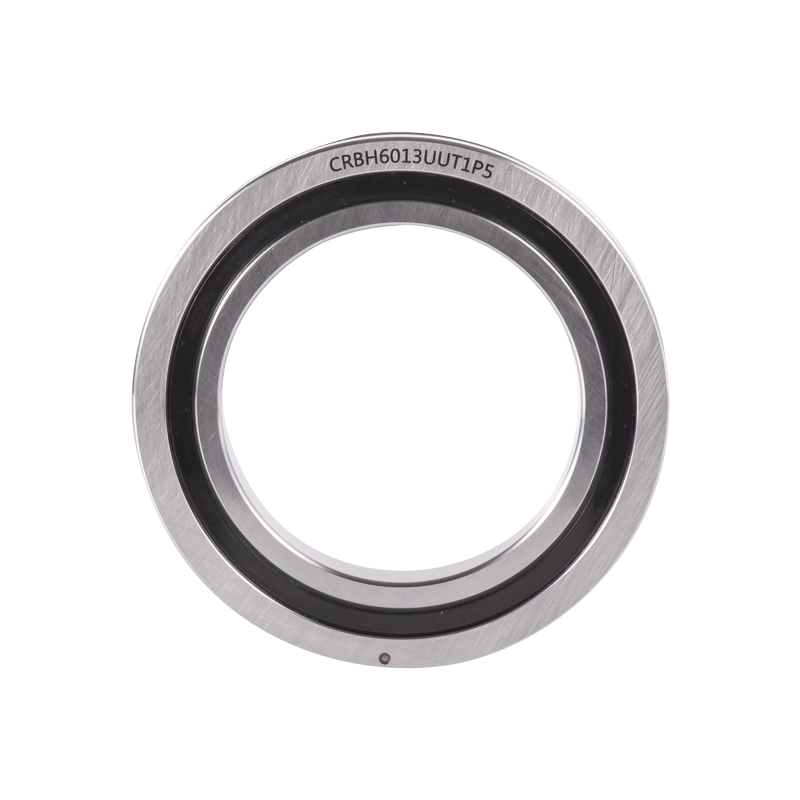

5. RBH-typ (integrerade inre och yttre ringar, ultratunn) Struktur: Ultratunn design med integrerade inre och yttre ringar, men utan monteringshål. Kräver fixering med flänsar och stödsäten under installationen.Prestanda: Den integrerade strukturen av båda ringarna förhindrar prestandaförsämring på grund av installationen, vilket säkerställer stabil rotationsnoggrannhet och vridmoment.Användning: Lämplig för applikationer som kräver liten storlek (miniatyrisering) samtidigt som hög rotationsnoggrannhet bibehålls för både inre och yttre ringar.
6. SX-typ (integrerad inre ring, separerbar yttre ring, ultratunn) Struktur: För samma axeldiameter har SX-typen ett mindre tvärsnitt än RB-typen. På grund av den ultratunna designen har varken de inre eller yttre ringen monteringshål, vilket kräver fixering med flänsar och lagersäten under installationen. Användning: Lämplig för applikationer där innerringen roterar.

Industrial Robot Bearings: En professionell översättning

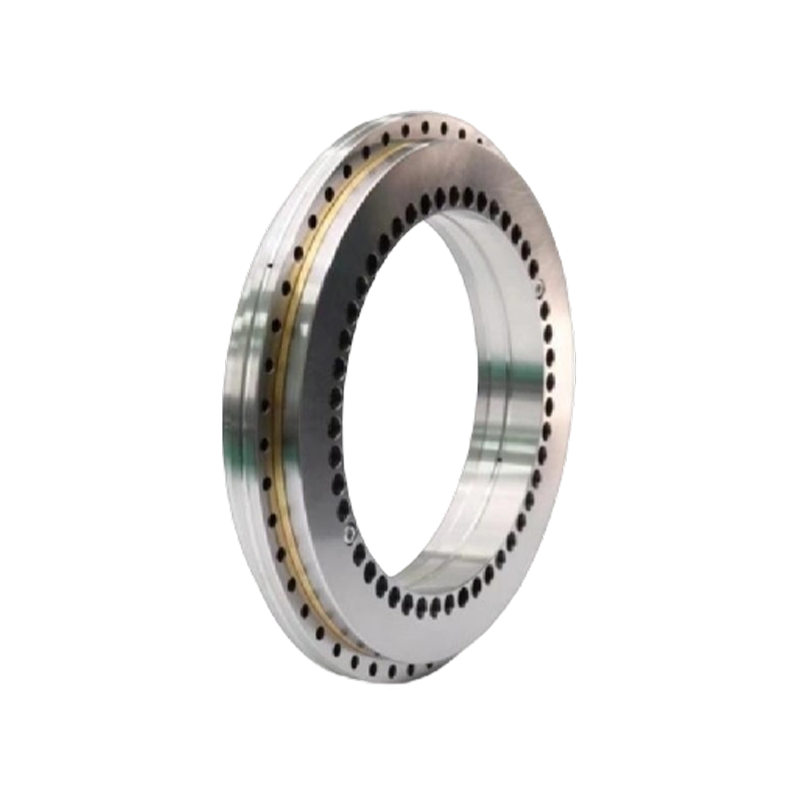

Industriella robotlager är kärnkomponenter i robotar, främst använda i leder, svängenheter och precisionsroterande bord.
Huvudtyperna inkluderar korsade rullager och tunnväggiga lager med konstant sektion.
Dessa lager krävs för att motstå belastningar i flera riktningar samtidigt som de erbjuder egenskaper som hög precision, hög styvhet och låg friktion.

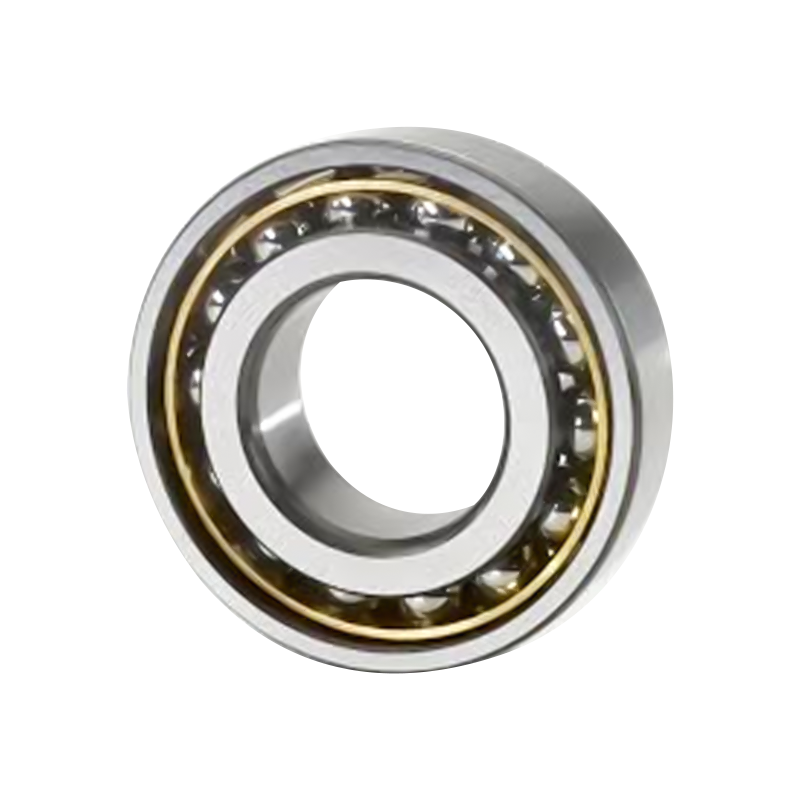

Rännorna för de inre och yttre ringen i ett vinkelkontaktkullager är förskjutna i förhållande till varandra i riktningen för lageraxeln. Detta indikerar att dessa lager är konstruerade för att klara kombinerade belastningar, det vill säga både en radiell belastning och en axiell belastning. Den axiella belastningskapaciteten hos ett vinkelkontaktkullager ökar när kontaktvinkeln ökar. Kontaktvinkeln definieras som vinkeln mellan linjen som förbinder kulans kontaktpunkter och löpbanorna (dvs riktningen genom vilken den kombinerade belastningen överförs från en löpbana till den andra) och en linje vinkelrät mot lageraxeln i det radiella planet.

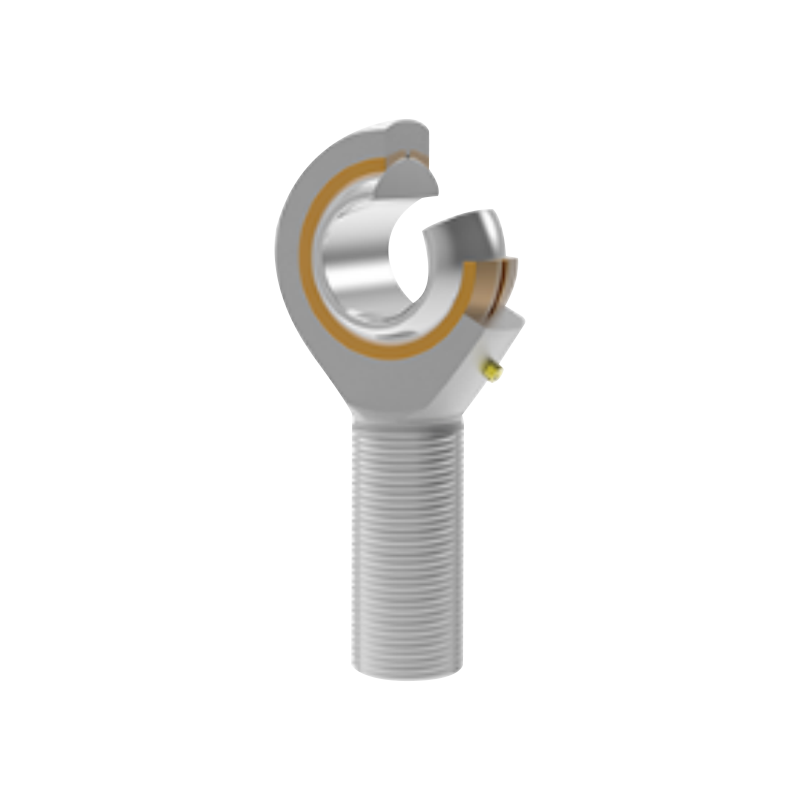

Stångändslager är viktiga mekaniska komponenter som används i olika applikationer för att ge roterande och oscillerande rörelser mellan två länkade komponenter. De spelar en avgörande roll för att överföra rörelse och belastning i olika industri- och fordonssystem, och erbjuder hög precision och effektivitet i utmanande miljöer.

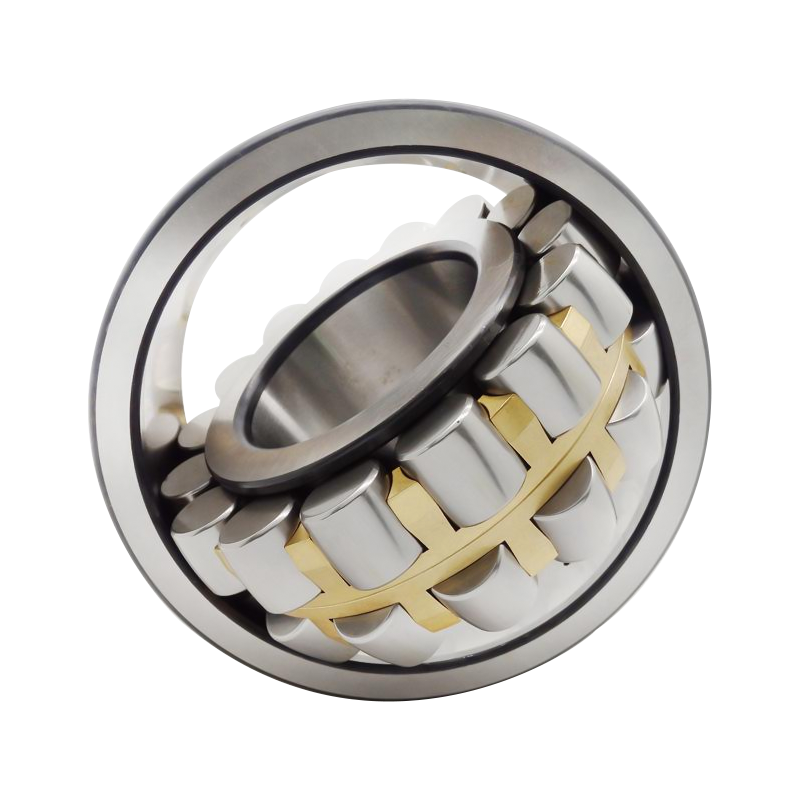

Ett sfäriskt rullager består av en yttre ring med en sfärisk löpbana och en inre ring med två löpbanor, en eller två burar och en uppsättning sfäriska rullar.
Eftersom mitten av den yttre ringens sfäriska löpbana sammanfaller med lagrets centrum, har lagret den självjusterande egenskapen (Self-Alignment). Detta gör det möjligt för den att automatiskt kompensera för snedställning som uppstår på grund av vinkelfel mellan axeln och huset, eller från axelavböjning.
Dessa lager är kapabla att ta emot tunga radiella belastningar och vissa dubbelriktade axiella belastningar, vilket gör dem särskilt lämpliga för applikationer som utsätts för tunga belastningar eller vibrationer.
Sfäriska rullager finns med två typer av hål: ett cylindriskt hål och ett koniskt hål. Koniska lager betecknas med suffixet "K" (med en kona på 1:12) eller "K30" (med en kona på 1:30) efter grundbeteckningen.

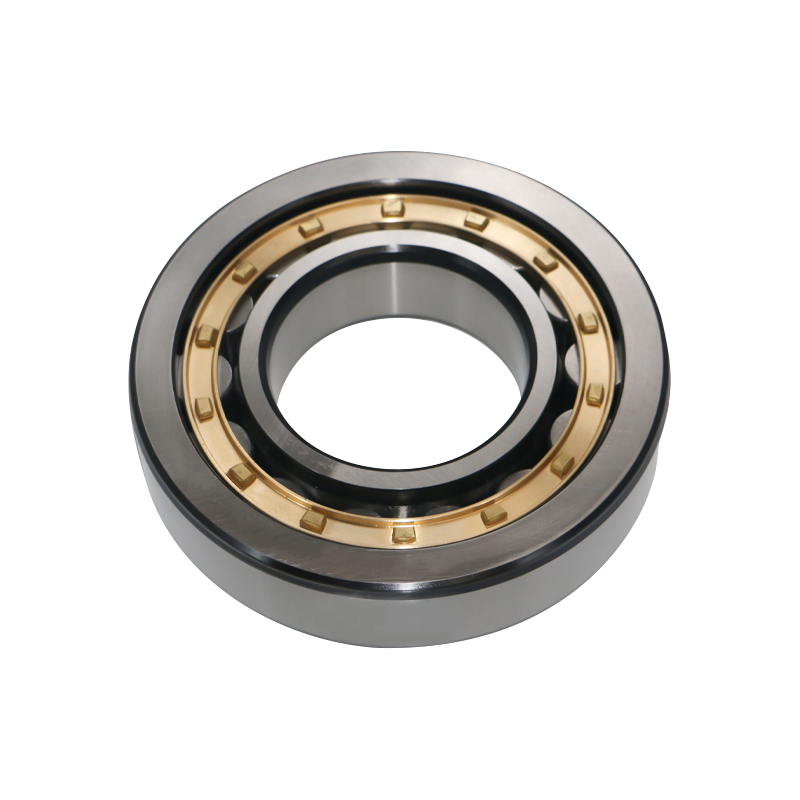

Cylindriska rullager är lager där de cylindriska rullarna och löpbanorna är i linjekontakt.
De har en hög lastkapacitet och klarar främst radiella laster. På grund av den låga friktionen mellan rullelementen och ringribborna/flänsar är de lämpliga för höghastighetsrotation.
Beroende på närvaron eller frånvaron av flänsar på ringarna, delas de in i:
Enradiga cylindriska rullager: Såsom NU, NJ, NUP, N och NF typer.
Dubbelradiga cylindriska rullager: Såsom NNU- och NN-typer.
Dessa lager har vanligtvis en separerbar inre ring och en yttre ringstruktur.
Cylindriska rullager utan flänsar på vare sig den inre eller yttre ringen tillåter relativ axiell förskjutning mellan den inre och yttre ringen. Följaktligen kan dessa typer användas som icke-placerande (flytande) lager (eller "friände-lager").
Cylindriska rullager med dubbla flänsar på ena sidan och en enkel fläns på den motsatta ringen kan motstå en viss grad av axiell belastning i en riktning.
I allmänhet använder de pressade stålburar eller bearbetade solida mässingsburar. Men vissa mönster använder också gjutna polyamidburar.

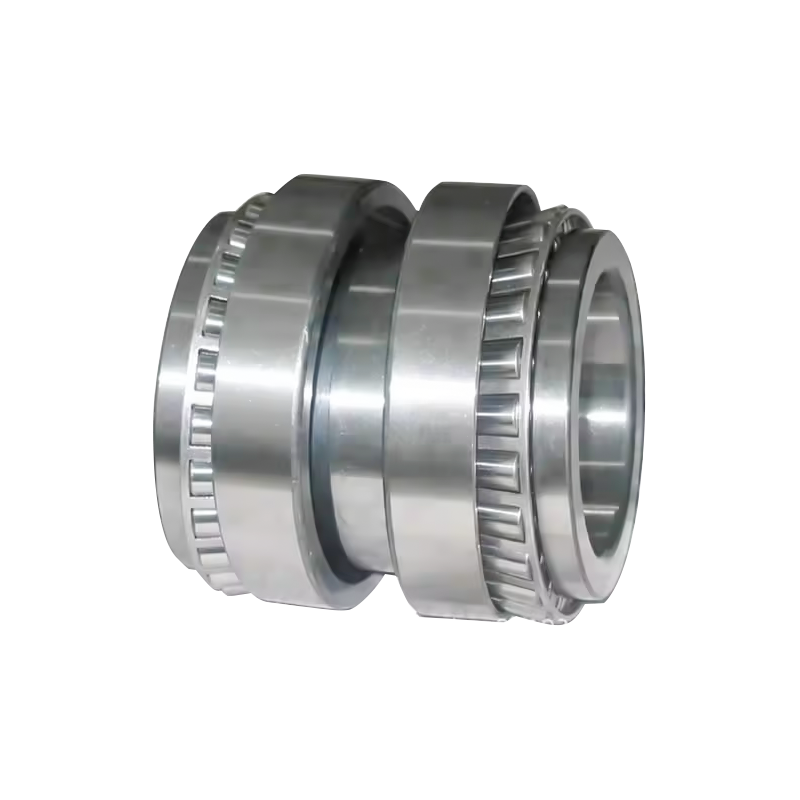

Utformningen av koniska rullager har koniska ytor på koppen (yttre ringen), konen (innerringen) och rullar, med hörn på dessa ytor konvergerande vid en gemensam punkt på lageraxeln.
Förutom lager med metriska serier finns även lager i tumserier.
Denna typ av lager är lämpliga för applikationer som involverar tunga eller stötbelastningar.
Koniska rullager:
Kan samtidigt ta emot radiella belastningar och axiella belastningar i en riktning.
Eftersom en axiell komponentkraft genereras när denna typ av lager är radiellt belastade, måste två lager användas tillsammans, antingen vända mot varandra eller rygg mot rygg, eller så måste två eller flera lager matchas för användning.
Finns i standard, medium och brant typer, som har olika kontaktvinkelstorlekar.
De medium-koniska metriska serielagren identifieras av tilläggskoden "C" som läggs till som ett suffix till lagernumret.
Lager vars yttre ringbredd, ytterringens lilla innerdiameter och kontaktvinkel bestäms enligt ISO 355-specifikationen betecknas med hjälpsuffixet "J".

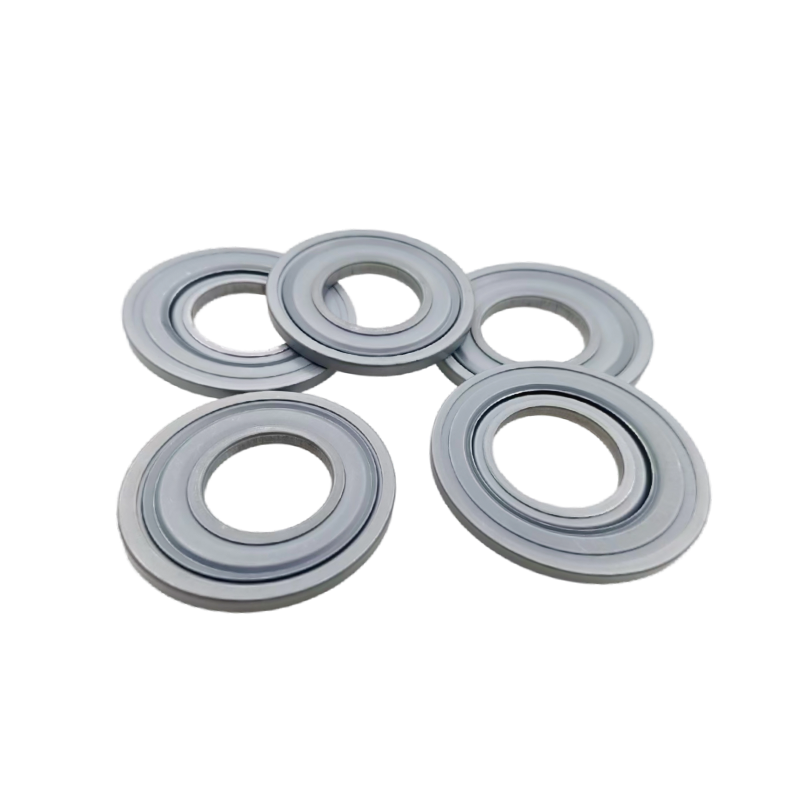

NILOS-RING metalltätning är ett metalliskt tätningselement speciellt designat för fettsmorda lager. Dess syfte är att skydda lagren från inträngning av föroreningar.
NILOS-ringarna helt i metall är konstruerade för att förhindra att smuts, damm, skräp och andra nötande föroreningar kommer in i både kul- och rullager. Detta bidrar till att förlänga drifttiden och livslängden för lagren, särskilt i tuffa driftsmiljöer och industrier.

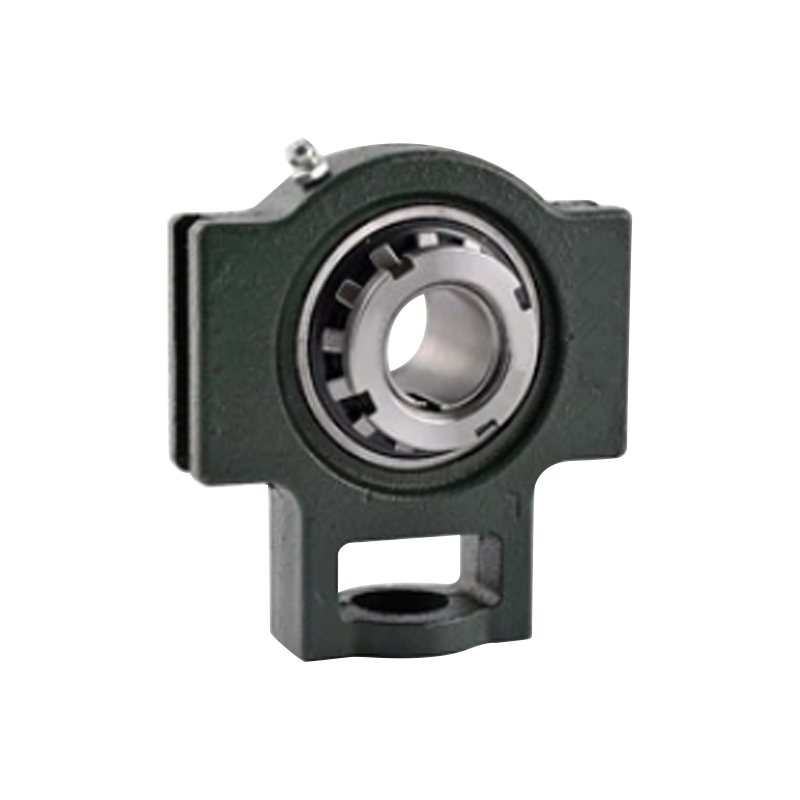

Plummer Block Units / Mounted Bearings En Plummer Block Unit (även känd som en Mounted Bearing Unit) är en lagerenhet som kombinerar ett rullande lager med ett lagerhus. Det är en monteringsfärdig lagerenhet som inkluderar ett hus med en bas och ett insatslager i ett monteringsblock. Monteringsblocket fästs vid basen och axeln sätts sedan in, så att de interna komponenterna kan rotera. Kärnvärdet för dessa enheter ligger i det faktum att de är helt fristående, försmorda enheter som är redo att monteras på utrustning, vilket avsevärt förenklar monteringsprocessen för mekaniska maskiner. Strukturella egenskaper hos monterade lager Monterade lagerenheter använder en integrerad design av lagret och monteringshuset. Vid självinställande typer är lagret säkrat med en låsring (eller låsring). Dessa enheter har automatisk självinställningsförmåga, vilket gör att de kan hantera axelfel eller vinkelfel upp till 3°.
