I landskapet av precisionsroterande maskiner, Vinklade kontaktkullager fungera som en hörnsten för applikationer som kräver en kombination av höga hastigheter och komplexa lasthanteringsförmåga. Till skillnad från standard radiella lager, är dessa komponenter speciellt konstruerade för att hantera kombinerade belastningar – och agerar samtidigt i både radiell och axiell riktning.
Som premiärminister lagerfabrik och lagertillverkningsföretag i Kina , UKL Bearing Manufacturing Co., Ltd. (Wuxi) utnyttjar avancerad materialvetenskap och precisionsteknik för att producera vinkelkontaktlösningar som definierar tillförlitlighet i modern industri.
Förstå mekaniken i vinkelkontakt
Den grundläggande egenskapen hos Vinklade kontaktkullager är kontaktvinkeln mellan kulellerna och löpbanorna. Denna vinkel bildas när lagret utsätts för en axiell belastning, vilket gör att kraften kan överföras från en löpbana till en annan längs en specifik diagonal bana.
Vanliga kontaktvinklar inkluderar:
- 15° (C): Optimerad för extremt höga hastigheter med lägre värmeutveckling.
- 25° (AC): Ett balanserat val för både hög hastighet och hög axiell lastkapacitet.
- 40° (B): Designad för tunga axiella belastningar, används ofta i pumpar och vertikala axlar.
Ju större kontaktvinkel, desto högre axiell bärförmåga, medan lägre vinklar underlättar högre rotationshastigheter. På UKL använder vi CNC-slipnings- och honingprocesser för att säkerställa att dessa vinklar bibehålls med mikroskopisk precision, vilket säkerställer konsekvent prestanda över varje batch.
Tekniska specifikationer & jämförelse
Att välja rätt konfiguration är avgörande för utrustningens livslängd. Nedan finns en referens för de standardkonfigurationer vi erbjuder våra globala partners:

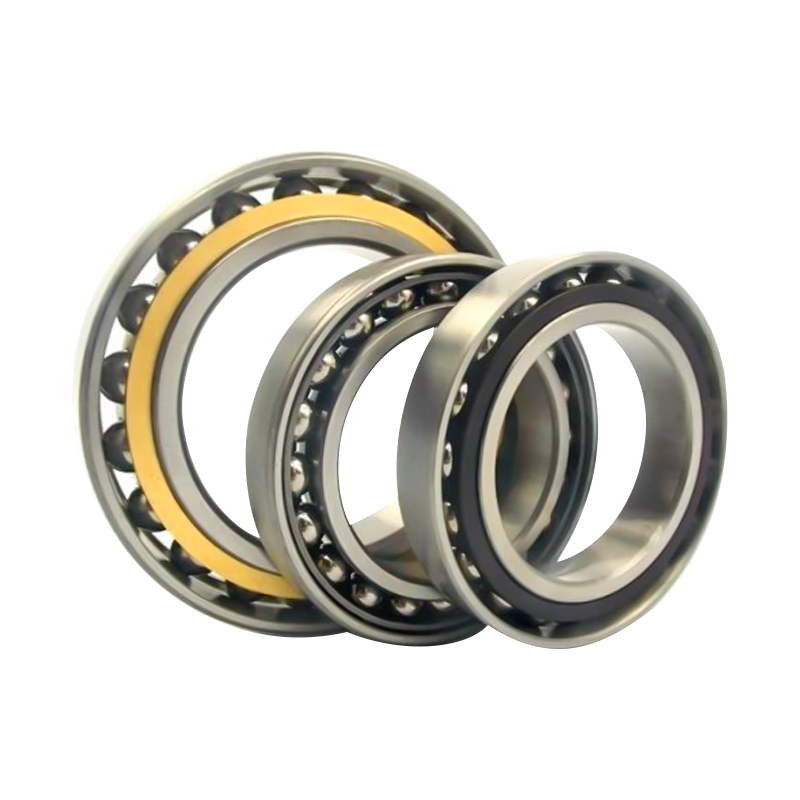

| Funktion | Enkelrad vinkelkontakt | Dubbelrad vinkelkontakt | Fyrpunktskontaktkullager |
| Lastriktning | Enkelriktad axiell radiell | Dubbelriktad axiell radiell | Dubbelriktad axiell radiell |
| Hastighetsbetyg | Extremt hög | Hög | Måttlig |
| Komplexitet | Enkel (kräver ihopparning) | Fristående enhet | Enkel kompakt enhet |
| Vanliga användningsområden | Verktygsmaskiner spindlar | Centrifugalpumpar | Jordbruksmaskiner |
| UKL Precision | P4 / P2 Tillgänglig | P5 / P6 Tillgänglig | P6 Tillgänglig |
UKL-fördelen: Integrerad produktion och kvalitetskontroll
UKL Bearing Manufacturing Co., Ltd. grundades 2020 och har snabbt tagit sig upp som en integrerad industri- och handelsledare genom att fokusera på "Total Quality"-metoden. Vår Vinklade kontaktkullager är resultatet av en sömlös, moderniserad produktionscykel i Wuxi.
1. Avancerad värmebehandling och materialrenhet
Livslängden för ett höghastighetslager bestäms av dess ytutmattningshållfasthet. Vi använder högrent lagerstål som utsätts för specialiserade glödgning och värmebehandling cykler. Denna process skapar en stabil martensitisk struktur som förhindrar dimensionsförändringar även under långvarig drift vid förhöjda temperaturer.
2. Precisionsslipning för höghastighetsspindlar
För CNC- och verktygsmaskinindustrierna är spindelnoggrannhet av största vikt. UKL:s anläggningar använder automatiserade sliplinjer med hög precision för att uppnå detta P4 och P2 toleransgrader . Detta resulterar i exceptionellt låga vibrations- och ljudnivåer, vilket är avgörande för höghastighetsfräsning och slipning.
3. Strategisk OEM/ODM expertis
Med över 15 års erfarenhet av export , vi gör mer än att tillverka; vi konsulterar. Vårt tekniska team förstår de unika kraven på olika marknader Europa, Asien, Afrika och Mellanöstern . Vi erbjuder flexibla, skräddarsydda tjänster, inklusive specialiserade burmaterial (som förstärkt polyamid eller bearbetad mässing) och högpresterande smörjmedel skräddarsydda för dina specifika miljöförhållanden.
4. Strikt automatiserad montering
För att eliminera mänskliga misstag är våra monteringslinjer till stor del automatiserade. Varje lager genomgår stränga tester för kontaktvinkelnoggrannhet, axiellt spel och vridmoment. Detta säkerställer att när våra lager når din anläggning är de redo att fungera under de mest krävande industriella påfrestningarna.
Tillämpningar över globala industrier
Våra högpresterande vinkelkontaktlösningar ger den tekniska ryggraden för:
- Verktygsmaskiner spindlar: Där höghastighetsprecision och termisk stabilitet är avgörande för metallskärning.
- Industriella pumpar och kompressorer: Hantera den konstanta axiella dragkraften som genereras av vätskerörelse.
- Drivlinor för fordon: Förbättra effektiviteten hos högpresterande transmissionssystem.
- Förnybar energi: Stödjer de komplexa växellådorna som finns i vindturbinsystem.
Vanliga frågor (FAQ)
1. Varför används vinkelkontaktkullager ofta i par?
Eftersom ett enrads vinkelkontaktlager endast kan stödja axiella belastningar i en riktning, är de vanligtvis monterade i par (Back-to-Back, Face-to-Face eller Tandem). Detta gör att enheten kan hantera dubbelriktade axiella belastningar och ökar den totala styvheten hos axeln.
2. Vilket burmaterial är bäst för höghastighetsapplikationer?
För extremt höga hastigheter rekommenderar vi ofta Fenolharts or Polyamid (nylon) burar eftersom de är lätta och genererar mindre centrifugalkraft. För tunga eller höga temperaturer, Maskinbearbetad mässing burar erbjuder överlägsen hållbarhet och värmeavledning.
3. Hur säkerställer UKL låga ljudnivåer i sina lager?
Buller är vanligtvis ett resultat av ytjämnhet eller förorening. Vi använder superfinishingprocesser på löpbanorna för att uppnå en spegelliknande yta och utföra montering i en dammkontrollerad miljö, följt av 100 % elektronisk bullertestning.
4. Kan jag anpassa förspänningen av min lagerorder?
Ja. Förspänning är avgörande för att kontrollera styvhet och vibrationer. Vi kan leverera lager med lätta, medelstora eller tunga förspänningar, eller till och med anpassade spelningar baserat på din specifika applikations termiska expansion och belastningsprofiler.
5. Vad är fördelen med att köpa direkt från en Wuxi-baserad tillverkare som UKL?
Genom att arbeta med ett integrerat industri- och handelsföretag eliminerar du mellanhänderuppmärkningar och får direkt tillgång till teknisk support. Vårt läge i Wuxi är ett globalt nav för utmärkta lager, vilket gör att vi kan köpa de bästa råvarorna och tillhandahålla effektiv logistik till våra kunder över hela världen.
