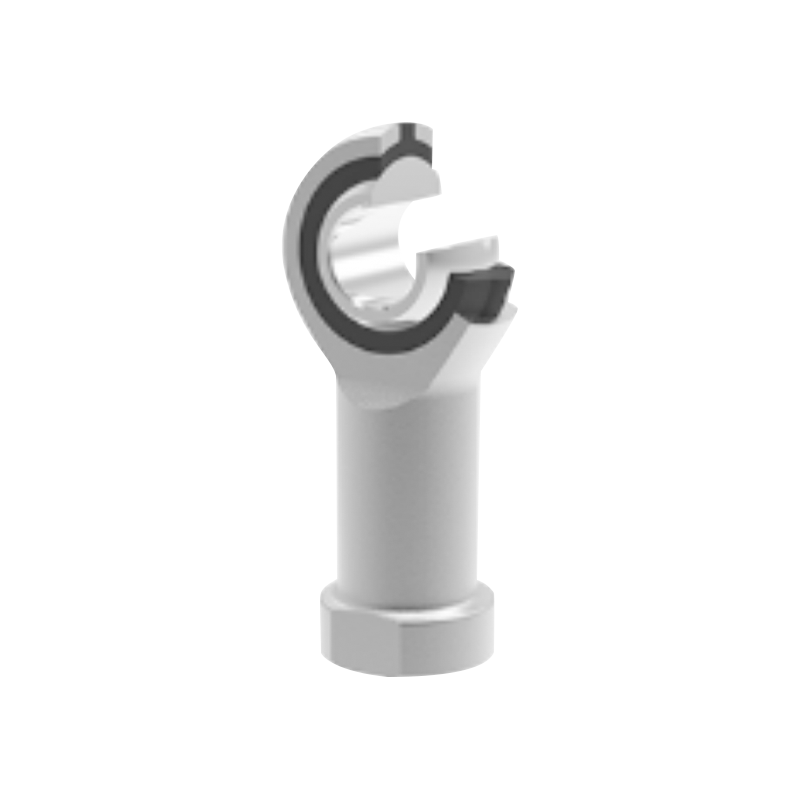

SIZP gängat självsmörjande stångändlager med PTFE-insats

Denna serie är ett självsmörjande stångändlager med invändiga gängor, med en strömlinjeformad tredelad struktur: stångändkropp, innerring och PTFE-plastfoder. Stångändkroppen är gjord av kolstål med galvaniserad yta; den inre ringen är gjord av högkolhaltigt krombärande stål, härdat genom härdning och sedan sfäriskt pläterad med hårdkrom för att säkerställa utmärkt slitstyrka. Dess design möjliggör helt underhållsfri drift.

Kontakta oss

FÖREGÅENDE:SIBP/SABP Precision Rod End Bearing NÄSTA:SAZP högpresterande gängade stångändlager

Beskrivning
Specifikationer
Kontakta oss

·Produktnummer: STORLEK…N 4,83–19,05
·Glidande friktionspar: Stål / PTFE Plast
· Driftstemperaturområde: -40℃～＋75℃
· Anpassningsalternativ:
Trådnoggrannhet: Anpassade produkter med olika gängnoggrannhetsgrader finns tillgängliga på begäran.
Vänster tråd: Modeller med vänstergänga och markeringar måste innehålla "L" och "LH", exempel: SILZP12N 1/2-20 UNF 2B LH

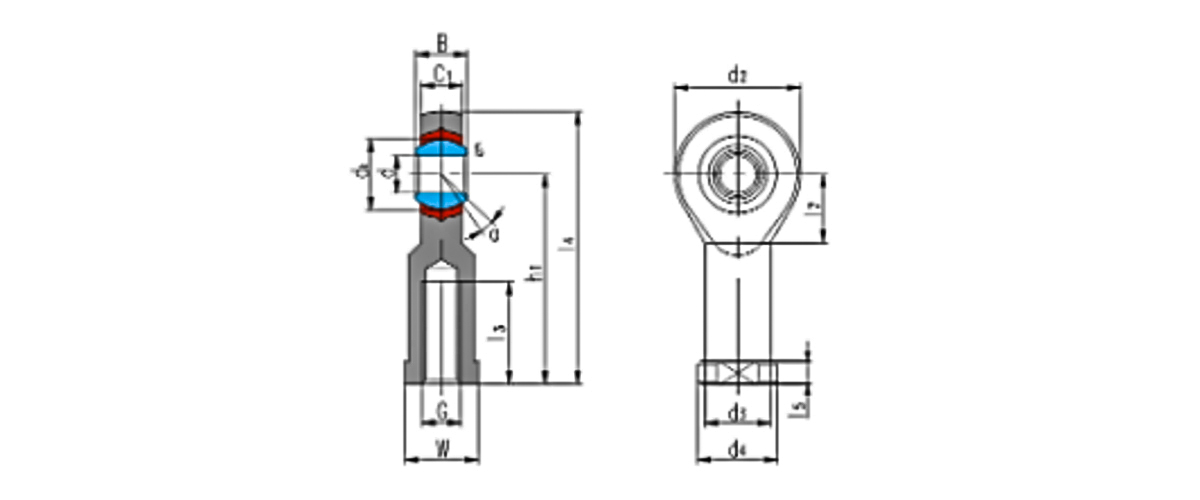

Bäring nummer	Mått mm/tum																Ladda betyg kN		Vikt ≈kg
Bäring nummer	d	B	dₖ	C^ max	d2	G UNF-2B	h₁	I₃ min	I₄	I₅	I₇	W	d3	d4	rₛ min	α° ≈	Dynamisk	Statisk	Vikt ≈kg
SIZP4N	4.83	7.92	11.1	6.35	15.88	10-32	26.97	14.27	34.83	4.75	9	7.92	7.54	10.31	0.3	10	3.3	5.38	0.015
SIZP4N	0.19	0.312	0.437	0.25	0.625	10-32	1.082	0.582	1.375	0.187	0.354	0.312	0.297	0.408	0.012	10	3.3	5.38	0.015
SIZP6N	6.35	9.53	12.7	7.14	19.05	1/4-28	33.32	19.05	42.85	4.75	10.5	9.53	9.15	11.91	0.3	13	6.8	10.9	0.025
SIZP6N	0.25	0.375	0.5	0.281	0.75	1/4-28	.312	0.75	1.687	0.187	0.413	0.375	0.36	0.489	0.012	13	6.8	10.9	0.025
SIZP7N	7.94	11.10	15.88	8.74	22.23	16/5-24	34.93	19.05	46.02	4.75	117	11.1	0.72	2.70	0.3	10	7.6	12.2	0.036
SIZP7N	0.3125	0.437	0.625	0.344	0.875	16/5-24	1.375	0.75	1.812	0.187	0.481	0.437	0.422	0.5	0.012	10	7.6	12.2	0.036
SIZP9N	9.53	12.70	18.26	10.31	25.40	3/8-24	41.28	23.80	53.98	6.35	12.3	14.27	3.89	17.45	0.6	9	11.9	18.2	0.061
SIZP9N	0.375	0.5	0.719	0.406	1	3/8-24	1.625	0.937	2.125	0.25	0.484	0.582	0.547	0.687	0.024	9	11.9	18.2	0.061
SIZP11N	11.1	14.27	20.62	11.1	28.58	16/7-20	46.02	26.97	60.33	6.35	14	5.88	5.49	9.05	0.6	11	17.4	23.8	0.081
SIZP11N	0.4375	0.582	0.812	0.437	1.125	16/7-20	1.812	1.082	2.375	0.25	0.551	0.625	0.61	0.75	0.024	11	17.4	23.8	0.081
SIZP12N	12.7	15.88	23.81	12.7	33.32	1/2-20	53.98	30.15	70.64	6.35	16.2	9.05	8.67	22.23	0.6	9	19.9	28.6	0.133
SIZP12N	0.5	0.625	0.937	0.5	1.312	1/2-20	2.125	1.187	2.781	0.25	0.638	0.75	0.735	0.875	0.024	9	19.9	28.6	0.133
SIZP15N	15.88	19.05	28.58	14.27	38.10	5/8-18	63.50	38.10	82.55	7.92	18.2	22.23	21.84	25.40	0.6	11	22.9	38.9	0.190
SIZP15N	0.625	0.75	1.125	0.562	1.5	5/8-18	2.5	1.5	3.25	0.312	0.717	0.875	0.86	1	0.024	11	22.9	38.9	0.190
SIZP19N	19.05	22.23	33.32	17.45	44.45	3/4-16	73.03	44.45	95.25	7.92	20.9	25.4	25.02	28.58	0.6	10	30.2	48.5	0.285
SIZP19N	0.75	0.875	1.312	0.687	1.75	3/4-16	2.875	1.75	3.75	0.312	0.823	1	0.985	1.125	0.024	10	30.2	48.5	0.285
