Vad gör SI5TK-lager till den idealiska underhållsfria lösningen för miniatyrkopplingar?

Förstå SI5TK-lagret i Precision Motion Systems

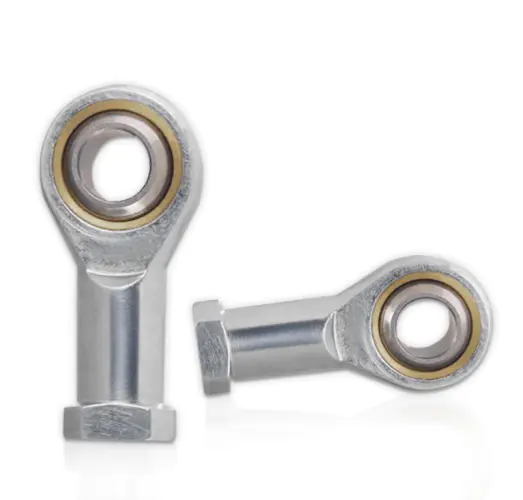

När ingenjörer och inköpsspecialister söker efter en kompakt, självsmörjande stångande som elimineras av konstant smörjning, SI5TK lager framstår ofta som referenspunkt. Denna miniatyrstångsände tillhör SI5T/K-serien, en familj av kompletta självsmörjande sfäriska glidlager designade för oscillerande rörelser i låg hastighet. Till skillnad från konventionella metall-på-metallfogar som periodisk olja, kräver denna enhet en PTFE-kompositfoder direkt i den sfäriska löpbanan. Resultatet är en underhållsfri komponent som passar in i täta sammansättningar utan att ge avkall på lastförmåga eller flexibilitet i uppriktningen.

Den här artikeln ger en detaljerad teknisk uppdelning av SI5TK-stavens ände, inklusive dess fullständiga dimensionsdiagram, materialsammansättning, miljögränser och tillämpningsscenarier. Varje parameter från tillverkarens datablad ingår så att du kan fatta ett välgrundat urvalsbeslut utan att korsrefera flera källor.

SI5TK lagermått och detaljerade specifikationer

SI5TK-lagrets dimensionella hölje definieras av dess 5 mm hål och M5x0,8 invändiga gänga. Dessa två funktioner dikterar hur stavänden monteras på matchande axlar och gängade stänger. Tabellen nedan listar alla kritiska dimensioner i millimeter, som matchar standarddatabladet för SI5T/K-serien.

Den 13-graders tillåtna lutningsvinkeln är ett nyckeltal. Det betyder att SI5TK-stångsänden kan kompensera för felinriktningen mellan axeln och huset utan att binda. Den dynamiska belastningen på 5,7 kN och den statiska belastningen på 6,0 kN indikerar att detta lager är avsett för lätta till måttliga belastningar, i överensstämmelse med dess 16-grams vikt och miniatyrfotavtryck.

Material och miljöparametrar för SI5TK-lager

Prestandan hos alla stångändar beror på materialen som används i dess konstruktion. SI5TK-lagret kombinerar en kropp av kolstål med en härdad stålkula och en PTFE-kompositfoder. Varje lager fyller en specifik funktion när det gäller slitstyrka, korrosionsskydd och självsmörjning.

Materialsammansättning

• Stångändkropp: Kolstål, förzinkat för att skydda rost.
• Inre boll: GC15 lagerstål, kyld till HRC 58-64, med hårdförkromning på den sfäriska ytan.
• Glidfriktionsspar: Stål plus PTFE kompositfoder, tillåter oljefri självsmörjning.

Den hårda krompläteringen på kulan minskar friktionen och motstår korrosion, medan PTFE-fodret överförs en tunn film av polytetrafluoreten till kulytan under drift. Denna överföringsfilm är det som gör SI5TK-lagret underhållsfritt.

Driftstemperatur och rörelsegränser

• Arbetstemperatur: -30 grader C till 80 grader C, med kortvarig exponering upp till 120 grader C.
• Rörelsetyp: Låghastighetssvängning och lutningskompensation för liten vinkel. Ej lämplig för höghastighets kontinuerlig rotation.

Dessa gränser är viktiga för konstruktionsingenjörer. Om en applikation kräver kontinuerlig rotation eller hastighet över några hundra rpm, bör en annan lagertyp väljas. SI5TK är optimerad för fram- och återgående eller oscillerande rörelser där leden måste anpassa sig själv under belastning.

Produktfördelar och designfördelar

SI5TK spännen erbjuder flera praktiska fördelar som minskar monteringstiden och de långsiktiga underhållskostnaderna. Följande lista sammanfattar de primära fördelarna som rapporteras i det tekniska databladet.

1. Underhållsfri självsmörjning: PTFE-kompositfodret måste elimineras av olja, oljemunstycken eller smörjnipplar. Lagret kan installeras och användas omedelbart.
2. Stor feljusteringskompensation: En maximal lutningsvinkel på 13 graders kompenserar för installationsfel, tillåt axelavböjning och skyddskantbelastning.
3. Kompakt och lätt: Med en miniatyrprofil och en vikt på endast cirka 16 gram, passar den lätta mekaniska strukturer.
4. Pålitlig lastkapacitet: Den härdade kulan och den zinkpläterade kroppen hanterar radiella, axiella och kombinerade belastningar i oscillerande applikationer.
5. Ytkorrosionsbeständighet: Zinkplätering på kroppen och hård krom på kulan motstår rost och miljöangrepp.
6. Enkel montering: Invändig gängning och en kompakt kropp för enkel montering. Högergänga är standard; vänstergänga SI5TL/K finns för längdjustering av spännskruv.
7. Renare än oljesmorda alternativ: Jämfört med oljesmorda stångändar har SI5TK inget oljemunstycke, vilket gör den mer kompakt och lämplig för tät eller oljekänslig utrustning.

Dessa fördelar kommer med specifika begränsningar. SI5TK-lagret är inte konstruerat för kontinuerlig rotation i hög hastighet. PTFE-fodret är inte heller lämpligt för extremt högt tryck eller kraftigt förorenade miljöer med slipande damm. Att välja rätt lager för driftsförhållandena är avgörande för lång livslängd.

Typiska tillämpningsscenarier för SI5TK-lager

SI5TK tillhör kategorin miniatyr-lågbelastnings-fiskögonleder, som ofta används i länkar, stötstänger och dragmekanismer. Följande användningsområden är typiska.

• Automationsutrustning: Små verkställande mekanismer, pneumatiska cylindrar, miniatyrservotryckstänger, justerbara länkar.
• Robotik och modeller: Utbildningsrobotar, robotarmleder, flyg- och racingmodellkopplingar.
• Förpackningar och lätta maskiner: Små svängmekanismer, spännande dragstänger.
• Laboratorie- och verktygsfixturer: Justerbara stöd, små push-pull mekanismer.
• Allmänna maskiner: Hydrauliska cylinderändar i miniatyr, kopplingar till träningsutrustning, testanordningar.

I alla dessa fall ger SI5TK-lagret en kompakt vridpunkt som självinriktar sig och inte kräver någon smörjning. Dess M5x0,8 invändiga gänga accepterar standard metriska gängstänger, vilket gör den lätt att integrera i befintliga konstruktioner.

SI5T/K-serien översikt och urvalsguide

SI5TK-lagret är en del av SI5T/K-serien av kompletta självsmörjande stångändlager. Serien innehåller flera hålstorlekar och gängspecifikationer. Att förstå serien hjälper när man väljer en annan storlek för ett relaterat projekt.

Suffixet L indikerar en vänstergänga, till exempel SI5TL/K. Vänstergänga är användbara i spännskruvsenheter där vridning av stångänden justerar den totala längden. Rostfria versioner finns också tillgängliga med suffixet X för applikationer som kräver högre korrosionsbeständighet. Dessa seriealternativ gör det möjligt för designers att standardisera på samma självsmörjande stavändteknologi över en rad maskinstorlekar.

Valtips för SI5TK-lager

• Använd endast SI5TK-lagret för fram- och återgående rörelser i låg hastighet. Den är inte lämplig för kontinuerlig rotation i hög hastighet.
• För faktiska arbetsbelastningar rekommenderas att inte använda mer än en tredjedel av den statiska belastningen som en säkerhetsmarginal. För SI5TK betyder det att kontinuerliga driftbelastningar ska hållas under cirka 2,0 kN.
• Bekräfta gängriktningen som krävs av monteringen. Högergänga är standard; ange vänstergänga vid behov.
• Tänk på drifttemperaturområdet. Standardenheter klarar -30 grader C till 80 grader C, med kortvariga toppar upp till 120 grader C.
• Undvik slipande damm och högtrycksmiljöer som kan skada PTFE-fodret.

Vanliga frågor om SI5TK-lager

F1: Vad är gängstorleken på SI5TK-lagret?

SI5TK-lagret använder en M5x0,8 invändig gänga med 6H-precision. Detta är en standard metrisk fingänga som accepterar M5 gängade stänger och dubbar.

F2: Är SI5TK-lagret vänster- eller högerhänt?

Standard SI5TK har en högregänga. En vänstergängad version finns som SI5TL/K. Genom att använda en höger- och en vänsterstångsände i en länkage kan längden justeras genom att vrida vevstaken.

F3: Behöver SI5TK-lagret smörjas?

Nej. SI5TK-lagret är en underhållsfri självsmörjande stångände. Dess PTFE-kompositfoder måste elimineras av olja eller fett. Den har inget oljemunstycke och kan installeras och användas direkt.

F4: Vilken är den maximala lutningsvinkeln för SI5TK-lagret?

Tillåten lutningsvinkel är 13 grader. Detta gör att lagret kan kompenseras för felinriktning mellan axeln och huset utan bindning eller kantbelastning.

F5: Vilka är belastningsvärdena för SI5TK-lagret?

Den dynamiska belastningen är 5,7 kN och den statiska belastningen är 6,0 kN. För kontinuerlig drift rekommenderas det att hålla arbetsbelastningen inom en tredjedel av den statiska märkeffekten, cirka 2,0 kN.

F6: Kan SI5TK-lagret användas i höghastighetsapplikationer?

Nej. SI5TK-lagret är designat för oscillerande och tiltande rörelser i låg hastighet. Den är inte lämplig för kontinuerlig rotation i hög hastighet. PTFE-fodret och utformningen av det sfäriska paret är optimerade för fram- och återgående rörelse.

F7: Vilket är drifttemperaturområdet för SI5TK-lagret?

Standard SI5TK-lagret fungerar från -30 grader C till 80 grader C, med kortvarig exponering upp till 120 grader C. Högre temperaturer kan försämra PTFE-fodret och minska livslängden.

F8: Vilket material används i SI5TK-lagret?

Stångändkroppen är av kolstål med zinkplätering. Den inre kulan är av GC15-lagerstål, kyld till HRC 58-64, med en hårdkromad sfärisk yta. Glidkontakten är av stål plus ett PTFE-kompositfoder.
