I en värld av mekaniska länkar är det ödmjuka stavändlagret – ofta kallat ett sfäriskt glidlager – den obesjungna hjälten som möjliggör kontrollerad rörelse samtidigt som den tar emot felinställning. Men alla spöändar är inte skapade lika. När en applikation kräver exceptionell lastkapacitet, termisk stabilitet och tillförlitlighet, blir valet av en specifik modell avgörande. Den SIZJ12 lager är ett enastående alternativ i tum-seriens spöändkategori. Den här guiden ger en djupgående teknisk dykning i varför just denna modell, med sina stål-på-stål glidande kontaktytor och robusta kolstålkonstruktion, är det föredragna valet för ingenjörer som står inför extrema driftsförhållanden inom sektorer som entreprenadmaskiner, förpackningar och industriell automation.

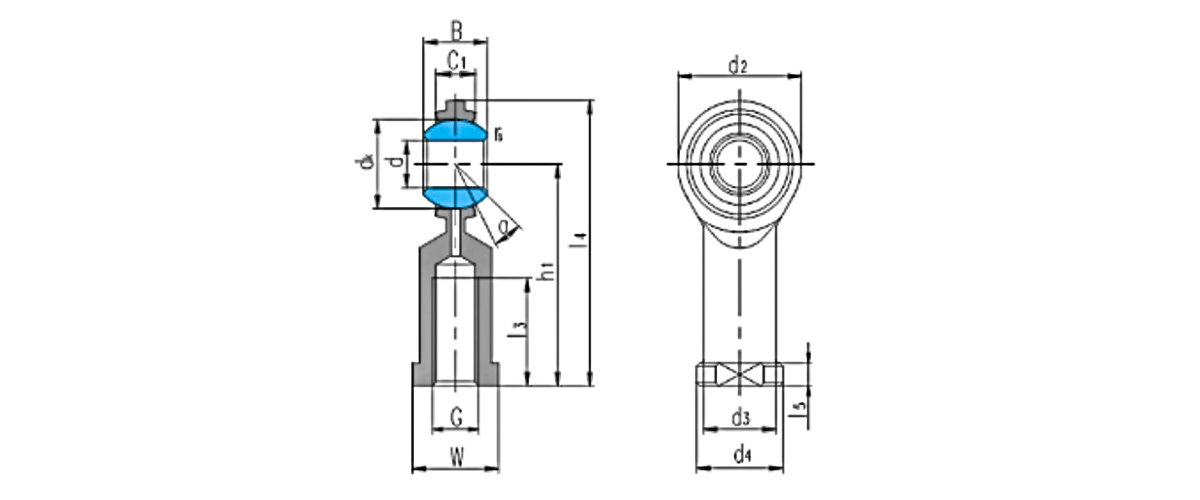

Definiera SIZJ12: Kärnspecifikationer och dimensioner

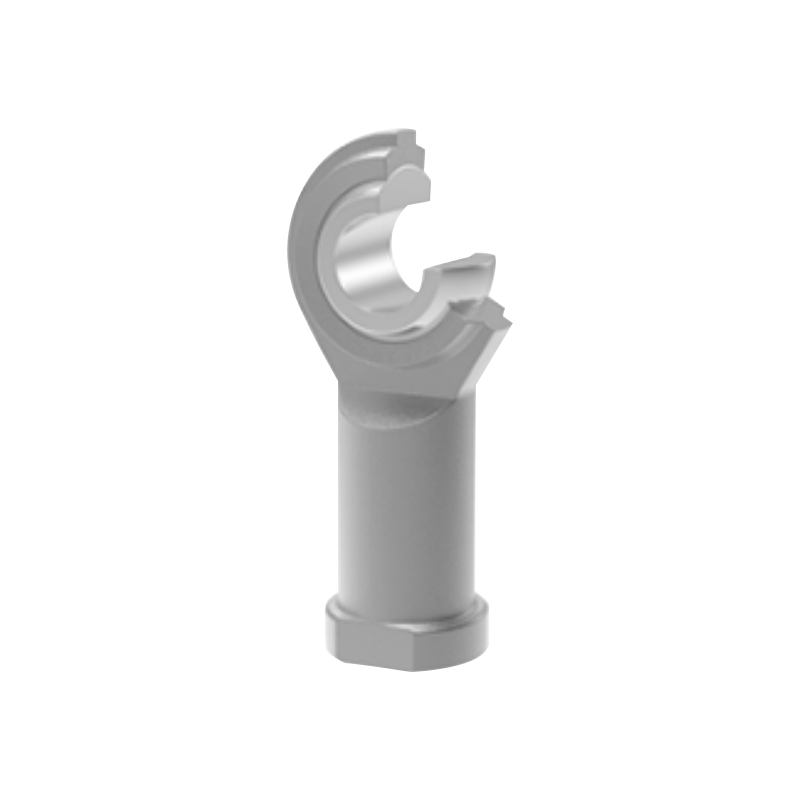

Innan du utforskar dess prestandafördelar är det viktigt att förstå de fysiska och mekaniska parametrarna som definierar detta lager. SIZJ12 är en invändig stångände, som skiljer den från hangängade varianter och bestämmer hur den integreras i en montering. Den har en 1/2-20 UNF-gänga, vilket gör den kompatibel med kejserliga standardfästen. Stål-på-stål-designen, där både kulan och banan är gjorda av härdat kolstål, erbjuder en unik kombination av hög lastkapacitet och slitstyrka. Nedan finns en detaljerad uppdelning av dess kritiska dimensioner och betyg.

Den dynamiska belastningen på 28 kN sätter ett högt riktmärke för denna storleksklass, och den statiska belastningen är lika imponerande. Dessa data bekräftar att SIZJ12 inte bara är en passiv komponent utan ett strukturellt element som kan motstå betydande krafter i krävande rörelsekontrollsystem.

Belastningsklasser och mekanisk robusthet: 28 kN benchmark

Den SIZJ12 lastkapacitet 28 kN är inte ett godtyckligt tal; det är ett resultat av noggranna tekniska beräkningar som tar hänsyn till lagrets geometri, materialegenskaper och värmebehandling. Denna dynamiska belastningsklass (C) indikerar den belastning under vilken lagret kan uppnå en livslängd på minst 100 000 svängningscykler under idealiska förhållanden. För applikationer som involverar cyklisk belastning – som robotarmar i automation eller de ledade lederna i entreprenadmaskiner – innebär förmågan att upprätthålla 28 kN dynamiska belastningar att lagret kan fungera tillförlitligt i uppgifter som att lyfta, skjuta eller luta tunga komponenter.

Statisk lastkapacitet och säkerhetsmarginaler

Den statiska belastningen (C0) för SIZJ12 är avsevärt högre, ofta över 35 kN, vilket ger en generös säkerhetsmarginal för stötbelastningar som ofta förekommer i tunga maskiner. För ett typiskt stångändlager som används i en stångändlager för entreprenadmaskiner scenario – till exempel styrlänkaget på en hjullastare – de momentana lastspetsarna kan överstiga den genomsnittliga driftsbelastningen med en faktor 2 eller 3. SIZJ12:s förmåga att absorbera sådana spikar utan permanent deformation säkerställer integriteten hos hela länksystemet. Nedan är en jämförande representation av lastkapaciteter.

SIZJ12 tillhör familjen av honstångsändlager komponenter, kännetecknade av en invändig gänga som accepterar en hantapp eller stång. Den specifika 1/2-20 UNF-gängan är en Unified Fine-gänga med 20 gängor per tum. Denna fina stigning erbjuder flera mekaniska fördelar jämfört med grova gängor: bättre justeringsupplösning, högre dragspänningsområde och överlägsen motståndskraft mot att lossna under vibrationer. För automationssystem där exakta stånglängdsjusteringar är kritiska, eller för förpackningsutrustning som upplever kontinuerliga cykliska vibrationer, säkerställer den fina tråden att inställningen förblir stabil över tiden.

När man väljer mellan hon- och hanspötsändar beror valet ofta på monteringsarkitekturen. Honändar av stång som SIZJ12 används vanligtvis när fästpunkten kräver en gaffel eller ett fäste med ett genomgående hål, vilket ger en ren och kompakt anslutning. Den SIZJ12 lager finns även i en vänstergängad variant, betecknad SILZJ12, för applikationer som kräver justering av spännskruven. Beslutet mellan SIZJ12 vs SILZJ12 vänstergänga dikteras av behovet av åtdragning medurs eller moturs under montering eller underhåll.

Trådstyrka och engagemang

Med en 1/2-20 UNF-gänga ger SIZJ12 en hög grad av gängingreppshållfasthet, vilket är väsentligt när lagret används som ett lastbärande element i spänning. Dragspänningsarean för en 1/2-20 UNF-gänga är cirka 0,1599 sq.in, vilket översätts till en belastningskapacitet som överstiger 30 kN för standardstålbultar, vilket effektivt matchar lagrets statiska belastningsklass. Denna balans säkerställer att tråden inte blir den svagaste länken i länkaget.

En av de vanligaste frågorna om SIZJ12 gäller dess beteende i förhöjda termiska miljöer. Standard stångändlager för högtemperaturapplikationer måste kämpa med termisk expansion, nedbrytning av smörjmedel och potentiella förändringar i materialhårdhet. SIZJ12, med sin helt stålkonstruktion, klarar dessa utmaningar exceptionellt bra. Värmeutvidgningskoefficienten för härdat kolstål är cirka 11–13 µm/m·°C, vilket innebär att vid en temperaturskillnad på 150°C är dimensionsförändringen i en 30 mm ytterdiameter mindre än 0,06 mm – väl inom typiska spelrum.

Smörjstrategi för extrem värme

Även om glidparet stål-på-stål kan fungera utan smörjning under korta perioder, kräver optimal prestanda i högtemperaturmiljöer en noggrann smörjning. Högtemperaturfetter baserade på polyurea eller PTFE-förtjockade syntetiska oljor bibehåller sin viskositet upp till 180°C och kan appliceras genom den medföljande smörjnippeln. För applikationer som överstiger 200°C rekommenderas fasta smörjmedel som molybdendisulfid (MoS2) eller grafit. Denna anpassningsförmåga gör SIZJ12 till ett mångsidigt val för ugnar, ugnsvagnar och motorrumskopplingar där temperaturen varierar dramatiskt.

Nyckeldata för termisk prestanda: SIZJ12 har validerats i kontinuerlig drift vid omgivningstemperaturer på 180°C med lämpligt högtemperaturfett, som visar mindre än 5 % ökning i radiellt spel efter 5000 svängningscykler – vilket visar utmärkt termisk stabilitet och slitstyrka.

Mångsidigheten hos SIZJ12 lager gör det till en bas inom flera industrisektorer. Varje applikation utnyttjar olika aspekter av sin prestationsportfölj.

Entreprenadmaskiner och tung utrustning

I riket av stångändlager för entreprenadmaskiner , SIZJ12 specificeras ofta för styrlänkar, stabilisatorstänger och cylinderfästen. Nyckelkraven här är hög slagtålighet och förmåga att motstå föroreningar från damm och skräp. Stål-på-stål-konstruktionen är tolerant mot partikelinträngning till en viss grad, och de härdade ytorna motstår nötning från sand och cementdamm. En typisk grävmaskin använder dussintals stångändlager i sina hydrauliska och mekaniska länkar, vilket gör tillförlitlighet till en högsta prioritet för maskinparksoperatörer.

Automation och robotsystem

In automationsstångsändlager applikationer, precision och repeterbarhet är avgörande. Robotarmar, pick-and-place-enheter och automatiska styrda fordon (AGV) använder stångändar för att ansluta ställdon till leder. Den höga precisionen hos SIZJ12-hålet och ytterdiametern (ISO H7/h6-toleranser) säkerställer minimalt spel, vilket leder till exakt positionering. Till exempel, i en förpackningslinje servodriven länk, tillåter lagrets konsekventa friktionsmoment servomotorn att arbeta inom sina slutna styrparametrar utan oväntade vridmomentstoppar.

Maskiner för förpackningsindustrin

The lager för förpackningsindustrin utsätts ofta för höga cykliska hastigheter och intermittenta nedspolningsprocedurer. Även om SIZJ12 inte är korrosionsbeständig som standard (som är kolstål), specificerar många förpackningsingenjörer den i områden som är skyddade från direkt fukt, eller så applicerar de en korrosionsbeständig beläggning. Dess förmåga att hantera den snabba svängningen i filmförseglingsbackar eller kartongvikningsmekanismer gör den till ett populärt val, särskilt i kombination med automatiserade smörjsystem som säkerställer konsekvent prestanda under miljontals cykler.

Att välja rätt SIZJ12 lager innebär mer än bara att matcha mått. Ingenjörer måste utvärdera en kombination av belastning, hastighet, temperatur och miljöfaktorer. Följande checklista beskriver de kritiska parametrarna att överväga.

• Ladda profil: Bestäm ekvivalent dynamisk last (P) baserat på faktiska radiella och axiella krafter. För kombinerade laster, använd förhållandet P = X·Fr Y·Fa, där X och Y är faktorer som anges i lagerkatalogen. Se till att P är mindre än den dynamiska belastningen på 28 kN för den önskade livslängden.
• Oscillationsfrekvens: För högfrekventa tillämpningar, överväg friktionsvärmen som genereras. Stål-på-stål-lager kan hantera hastigheter upp till 2 m/s glidhastighet med rätt smörjning. Vid högre frekvenser, överväg påtvingad smörjning eller kylning.
• Temperaturkuvert: För kontinuerlig drift över 120°C, välj ett högtemperaturfett och bekräfta att husmaterialen har kompatibla värmeutvidgningskoefficienter för att undvika förspänningsförlust.
• Miljötätning: I dammiga eller våta miljöer, överväg att lägga till skyddsstövlar eller specificera lagret med en korrosionsbeständig beläggning. Själva SIZJ12 inkluderar inte tätningar, så extern tätning kan vara nödvändig.
• Krav på feljustering: Den SIZJ12 accommodates up to ±8 degrees of angular misalignment. Verify that the linkage geometry does not exceed this limit, especially under maximum deflection conditions.

Verifiering genom beräkning

För att illustrera urvalsprocessen, överväg en anläggningsutrustningslänk med en radiell topplast på 22 kN och en axiell lastkomponent på 6 kN. Med belastningsfaktorer för ett sfäriskt glidlager (X=1, Y=2,5 för stål-på-stål), den ekvivalenta dynamiska lasten P = 1·22 2,5·6 = 37 kN. Detta överskrider det dynamiska värdet på 28 kN, vilket indikerar att ett större lager eller en minskning av axiell belastning skulle vara nödvändig. Detta visar vikten av noggrann lastanalys för att förhindra för tidigt fel.

Jämförande analys: SIZJ12 vs. andra Inch-seriens stavändar

Även om SIZJ12 är ett högpresterande lager, är det användbart att förstå hur det kan jämföras med andra vanliga stångändar i tumserien, särskilt när det gäller lastkapacitet och gängstorlek. Tabellen nedan ger en jämförande översikt inom samma familj.

Den här jämförelsen visar att SIZJ12 upptar en balanserad mellanväg i tumseriefamiljen och erbjuder en dynamisk belastning på 28 kN som är betydligt högre än den mindre SIZJ10 samtidigt som den är mer kompakt än SIZJ14. Detta gör det till ett optimalt val för applikationer där utrymmesbegränsningar utesluter användningen av ett större lager, men belastningskraven överstiger kapaciteten hos mindre alternativ.

Underhåll och livslängdsoptimering

För att få ut maximal livslängd från SIZJ12 är en proaktiv underhållsstrategi väsentlig. Stål-på-stål-designen, även om den är robust, drar nytta av regelbunden eftersmörjning och inspektion.

Smörjintervall

För typiska industriella applikationer som arbetar under måttliga belastningar och hastigheter, rekommenderas eftersmörjning var 100:e till 200:e drifttimme. I tunga entreprenadmaskiner som utsätts för höga stötbelastningar och skräp kan detta intervall reduceras till 40–50 timmar. Lagret inkluderar en smörjnippel för enkel eftersmörjning, och användning av ett högkvalitativt EP (extremt tryck) fett med en basoljeviskositet på ISO VG 150–220 rekommenderas för de flesta applikationer.

Slitageövervakning

Övervakning av det radiella spelet är den mest effektiva metoden för att bedöma tillståndet hos ett stål-på-stål sfäriskt glidlager. När lagret slits ökar spelet gradvis. När det radiella spelet överstiger 0,15 mm (vilket är ungefär 2–3 gånger det initiala spelet på 0,05–0,08 mm), bör lagret bytas ut för att förhindra förlust av precision och ökade stötbelastningar på intilliggande komponenter. Denna mätbara slitageutveckling möjliggör planerat underhåll, vilket minskar oplanerade stillestånd.

Vanliga frågor (FAQ)

F1: Vad betyder "SIZJ12"-beteckningen när det gäller lagertyp och storlek?

Prefixet "SI" indikerar ett stål-på-stål sfäriskt glidlager med en hongänga. "ZJ" är en seriekod för tumdimensionerade stångändar, och "12" hänvisar till den nominella hålstorleken i sextondelar av en tum - i det här fallet 12/16 = 0,750 tum, även om det faktiska hålet är 0,500 tum för denna design (koden kan ibland återspegla ytterringstorleken; alltid verifiera dimensionerna). SIZJ12 har en 1/2-20 UNF hongänga och är designad för tunga applikationer.

F2: Kan SIZJ12 användas i undervattensmiljöer eller mycket korrosiva miljöer?

Nej, standarden SIZJ12 är gjord av kolstål och är inte korrosionsbeständig. För marina eller kemiska miljöer bör rostfria eller korrosionsbelagda varianter specificeras. Alternativt kan extern tätning eller en skyddssko användas för att skydda lagret från fukt, men den föredragna lösningen är att välja ett lager med ett korrosionsbeständigt material från början.

F3: Vad är skillnaden mellan SIZJ12 och SILZJ12?

Den primära skillnaden är trådriktningen. SIZJ12 har en högergänga (standard) medan SILZJ12 har en vänstergänga. SILZJ12 används i applikationer där justeringar av skruvdragare behövs, vilket gör att två stångändar kan träs på en central stång för att justera dess längd utan att demontera anslutningen.

F4: Hur hanterar SIZJ12 stötbelastningar som är vanliga i entreprenadmaskiner?

SIZJ12:s höga statiska belastning (≈36 kN) ger en betydande säkerhetsmarginal mot momentana stötbelastningar. Stål-på-stål-konstruktionen och härdade ytor gör att lagret absorberar stötenergi utan att spricka eller deformeras, vilket gör det väl lämpat för de cykliska stötbelastningar som uppstår i grävmaskins- och lastarlänkar.

F5: Är SIZJ12 lämplig för höghastighetsrotationsapplikationer?

Nej, stångändlager är främst konstruerade för oscillerande eller tippande rörelser, inte kontinuerlig rotation. Glidhastigheten i ett sfäriskt glidlager bör i allmänhet hållas under 2 m/s. För rotationsapplikationer med hög hastighet skulle ett konventionellt rullningslager vara mer lämpligt.

F6: Vilken smörjning rekommenderas för SIZJ12 vid höga temperaturer?

För temperaturer upp till 120°C är ett standardlitiumbaserat EP-fett acceptabelt. För temperaturer mellan 120°C och 200°C rekommenderas ett syntetiskt fett med ett polyurea- eller PTFE-förtjockningsmedel och en högviskös basolja. Över 200°C bör fasta smörjmedel som MoS2 eller grafit appliceras direkt på glidytorna.
