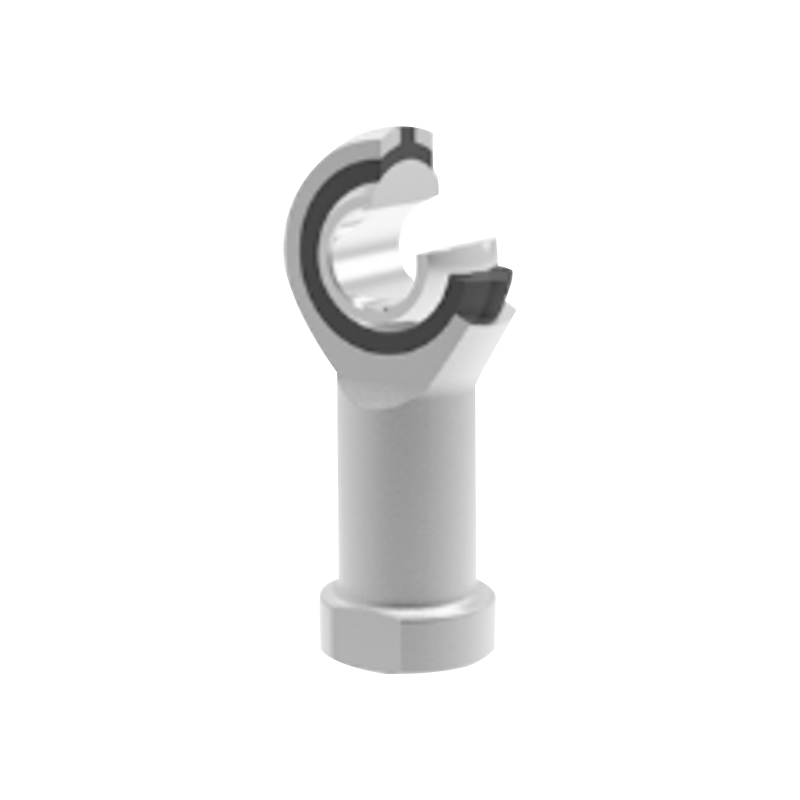

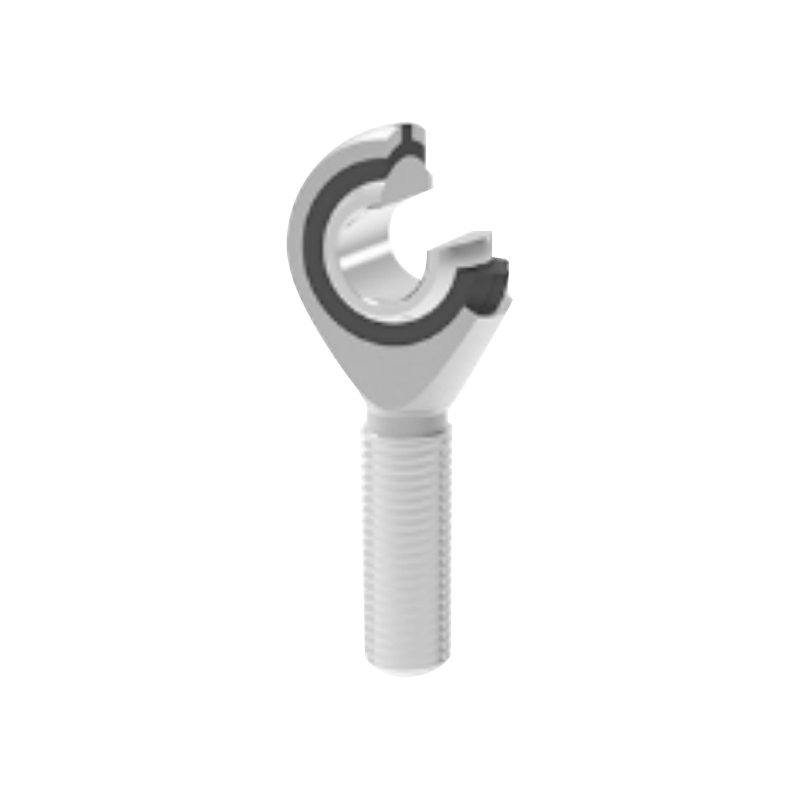

SIBP/SABP Precision Rod End Bearing

Denna serie består av kompakta, självsmörjande sfäriska lager för stångänden, bestående av en stångändkropp, innerring och PTFE-plastfoder. Stångändkroppen är gjord av kolstål med en galvaniserad yta; innerringen är gjord av lagerstål, härdat och sfäriskt hårdförkromad. Dess glidyta passar direkt med PTFE-plasten, vilket ger smörjfri drift.

Kontakta oss

FÖREGÅENDE:SIK/SAK Underhållsfria självsmörjande stångändlager NÄSTA:SIZP gängat självsmörjande stångändlager med PTFE-insats

Beskrivning
Specifikationer
Kontakta oss

·Produktnummer:
SIBP…N 5–20
SABP…N 5–20
·Glidande friktionspar: Stål / PTFE Plast
· Driftstemperaturområde: -40℃～＋75℃
· Anpassningsalternativ:
Trådanpassning: Anpassning av icke-standard stigning eller speciell gängprecision stöds.
Vänstergänga: Modellnumret och gängmärkningen för vänstergängor måste innehålla "L" och "vänster". Exempel:
Invändig gänga: SILBP20N M20×1,5 vänster 6H
Extern tråd: SALBP20N M20×1,5 kvar 6g
Stångändlager med olika stigningar eller speciella krav på gängprecision finns tillgängliga.
Om det är en vänstergänga måste lagermodellen och gängmärket märkas med "L" och "vänster", till exempel: SILBP20N M20×1,5 vänster 6H, SALBP20N M20×1,5 vänster 6g.

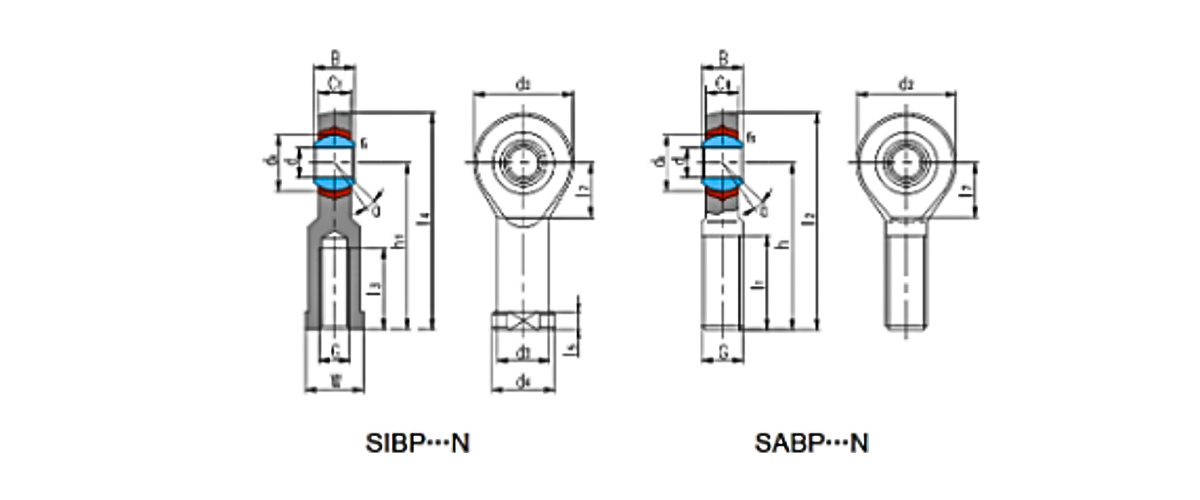

Bäring nummer	Mått mm/tum																Ladda betyg kN		Vikt ≈kg
	Mått mm/tum																Ladda betyg kN
	d	B	dₖ	C^ max	d2	G 6H	h₁	I₃ min	I₄	I₅	I₇	W	d3	d4	rₛ min	α° ≈	Dynamisk	Statisk
SIBP5N	5	8	11.112	6	16	M5	27	14	35	4	B	9	9	11	0.3	13	3.25	5.3	0.016
SIBP6N	6	9	12.7	6.75	18	M6	30	14	39	5	9	11	10	13	0.3	13	4.25	6.8	0.028
SIBP8N	8	12	15.88	9	22	M8	36	17	47	5	11	14	12.5	16	0.3	14	7.1	114	0.044
SIBP10N	10	14	19.05	10.5	26	M10	43	21	56	6.5	13	17	15	19	0.3	14	9.8	14.3	0.072
SIBP12N	12	16	22.23	12	30	M12	50	24	65	6.5	15	19	17.5	22	0.3	13	13.2	17	0.108
SIBP14N	14	19	25.4	13.5	34	M14	57	27	74	8	16	22	20	25	0.3	16	17	27.5	0.161
SIBP16N	16	21	28.58	15	38	M16	64	33	83	8	17.5	22	22	27	0.3	15	21.4	34.5	0.225
SIBP18N	18	23	31.75	16.5	42	M18×1,5	71	36	92	10	19.5	27	25	31	0.6	15	26	41.5	0.295
SIBP20N	20	25	34.93	18	48	M20×1,5	77	40	100	10	21.5	30	27.5	34	0.6	15	31	50	0.382

Bäring nummer	Mått mm/tum												Ladda betyg KN		Vikt ≈kg
	Mått mm/tum												Ladda betyg KN
	d	B	dₖ	C^ max	d2	G 6g	h	I₁ min	I₂	I₇	rₛ min	α° ≈	Dynamisk	Statisk
SABP6N	5	8	11.112	6	16	M5	33	20	41	-	0.3	13	3.25	5.3	0.016
SABP6N	6	9	12.7	6.75	18	M6	36	22	45	-	0.3	13	4.25	6.8	0.026
SABP8N	B	12	15.88	9	22	M8	42	25	53	-	0.3	14	7.1	10	0.044
SABP10N	10	14	19.05	10.5	26	M10	48	29	61	-	0.3	14	9.8	12.5	0.072
SABP12N	12	16	22.23	12	30	M12	54	33	69	-	0.3	13	13.2	15	0.108
SABP14N	14	19	25.4	13.5	34	M14	80	38	77	-	0.3	16	17	25.5	0.161
SABP16N	16	21	28.58	15	38	M16	86	40	85	-	0.3	15	21.4	34.5	0.225
SABP18N	18	23	31.75	16.5	42	M18×1,5	72	44	93	23	0.6	15	26	41.5	0.295
SABP20N	20	25	34.93	18	46	M20×1,5	78	47	101	25	0.6	15	31	50	0.382
