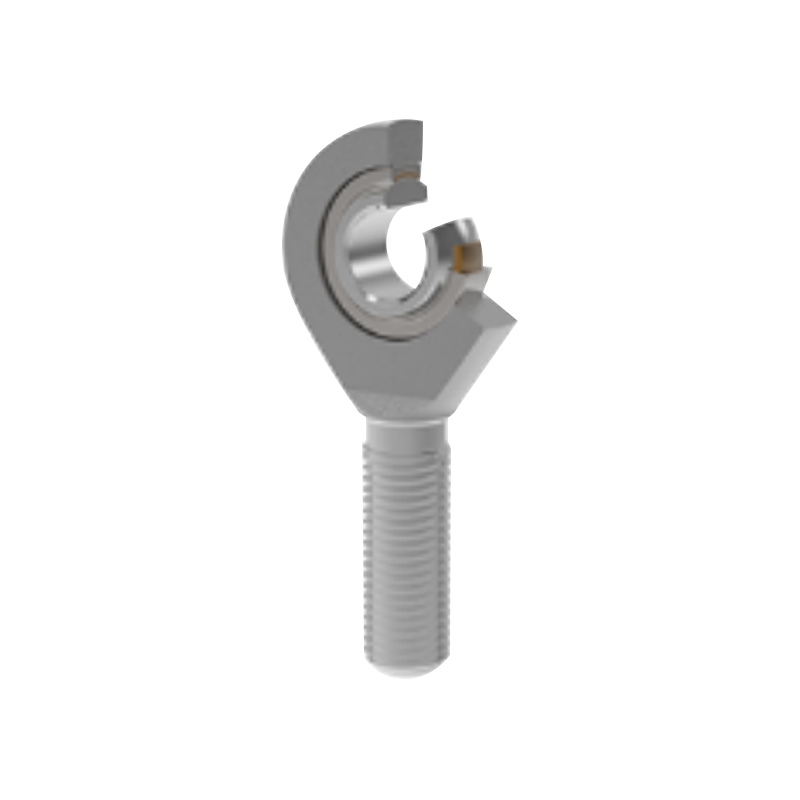

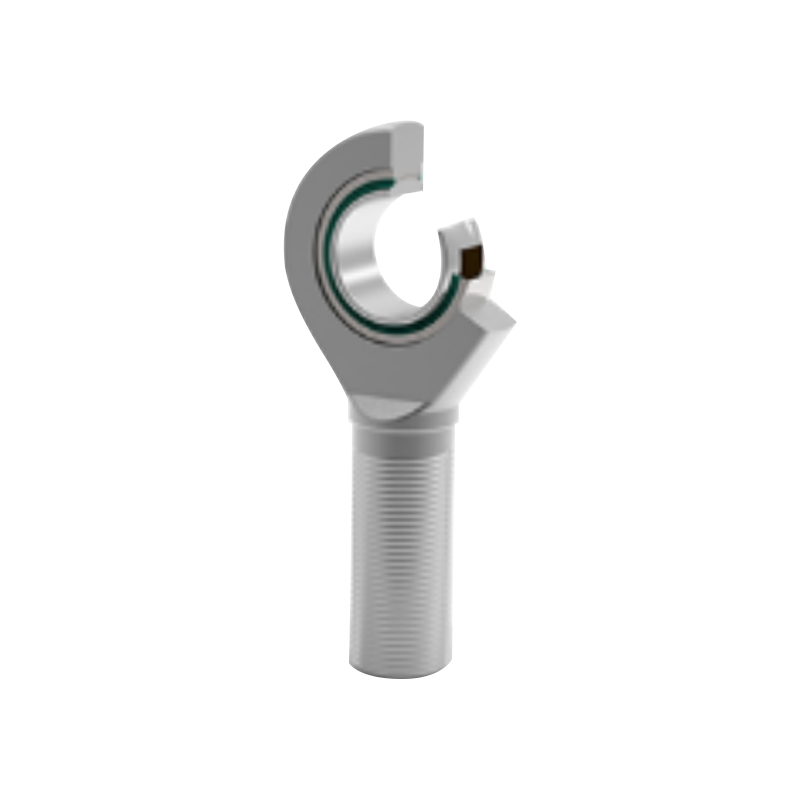

SA självsmörjande sfäriskt lager med stångände

SA...C självsmörjande monterade stångändlager är sammansatta av en stångändkropp och ett självsmörjande radiellt sfäriskt lager GE...C. Stångändkroppen är gjord av kolstål med en galvaniserad yta; ingen smörjning krävs.
SA...ETL 2RS självsmörjande monterade stångändlager är sammansatta av en stångändkropp och ett självsmörjande radiellt sfäriskt lager GE...ET 2RS. Stångändkroppen är gjord av kolstål med en galvaniserad yta; ingen smörjning krävs.

Kontakta oss

FÖREGÅENDE:SI Underhållsfritt stångändlager NÄSTA:SIJK Precisionsstållager

Beskrivning
Specifikationer
Kontakta oss

Produktnummer
·SA…C 5–30
·SA…ETL 2RS 15～80

Glidande friktionspar
·SA…C Stål/PTFE kompositmaterial
·SA…ETL 2RS Stål/PTFE flätat tyg

Drifttemperaturområde
·SA…C 50℃～＋150℃
·SA…ETL 2RS 30℃～＋130℃
Stångändlager med olika stigningar eller speciella krav på gängprecision finns tillgängliga.
Om det är en vänstergänga måste lagermodellen och gängmärkningen märkas med "L" och "vänster", till exempel: SAL20C M20×1.5 vänster 6g.

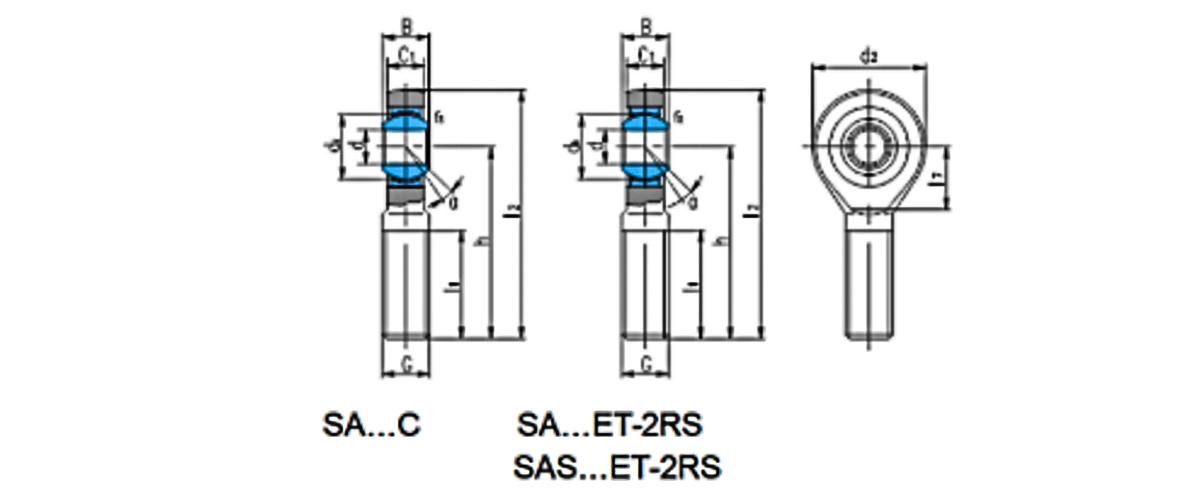

Bäring nummer	Mått mm/tum												Belastningsklasser kN		Vikt ≈kg
	Mått mm/tum												Belastningsklasser kN
	d	B	dₖ	C^ max	d2	G 6g	h	I₁ min	I₂	I₇	rₛ min	α° ≈	Dynamisk	Statisk
SA5C	5	6	10	4.5	21	M5	36	16	46.5	11.5	0.3	13	3.6	3.9	0.015
SABC	6	6	10	4.5	21	MB	38	16	46.5	11.5	0.3	13	3.6	5.5	0.016
SABC	8	B	13	6.5	24	MB	42	21	54	13	0.3	15	5.8	10	0.026
SA10C	10	9	16	7.5	29	M10	4B	26	62.5	15.5	0.3	12	8.6	16	0.050
SA12C	12	10	18	8.5	34	M12	54	2B	71	18	0.3	10	11	23	0.088
SA15C	15	12	22	10.5	40	M14	63	34	83	21	0.3	8	18	32	0.120
SA15ETL-2RS	15	12	22	10.5	40	M14	63	34	83	21	0.3	8	25	32	0.120
SA17C	17	14	25	115	46	M16	69	36	92	24	0.3	10	22	44	0.190
SA17ETL-2RS	17	14	25	115	46	M16	69	36	92	24	0.3	10	32	44	0.190
SA20C	20	16	29	13.5	53	M20×1,5	78	43	104.5	25.5	0.3	9	31	60	0.300
SA20ETL-2RS	20	16	29	13.5	53	M20×1,5	78	43	104.5	25.5	0.3	9	45	60	0.300
SA25C	25	20	35.5	18	64	M24*2	94	53	128	31	0.6	7	51	85	0.555
SA25ETL-2RS	25	20	35.5	18	64	M24*2	94	53	128	31	0.6	7	85	85	0.555
SA30C	30	22	40.7	20	73	M30×2	110	65	146.5	35.5	0.6	6	65	110	0.875
SA30ETL-2RS	30	22	40.7	20	73	M30×2	110	65	146.5	35.5	0.6	6	110	110	0.875
SA35ETL-2RS	35	25	47	22	82	M36×3	140	82	181	41	0.6	6	140	148	1.42
SA40ETL-2RS	40	28	53	24	92	M39×3	150	86	196	47	0.6	7	175	180	1.85
SAS40ETL-2R	40	28	53	23	92	M42×3	145	86	191	47	0.6	7	99	180	2.04
SA45ETL-2RS	45	32	60	28	102	M42×3	163	92	214	52	0.6	7	225	240	249
SAS45ETL-2RS	45	32	60	27	102	M45×3	165	95	216	52	0.6	7	127	240	2.74
SA50ETL-2RS	50	35	68	31	112	M45×3	185	104	241	60	0.6	6	275	290	3.58
SAS50ETL-2RS	50	35	66	30	112	M52×3	195	110	251	60	0.6	6	156	290	4.07
SABOETL-2RS	60	44	80	39	135	M52×3	210	115	277.5	75.5	1.0	6	430	450	5.89
SAS80ETL-2RS	60	44	80	38	135	M80×4	225	120	292.5	75.5	1.0	6	245	450	6.79
SA70ETL-2RS	70	49	92	43	160	M56×4	235	125	315	95	1.0	6	550	610	8.51
SAS70ETL-2RS	70	59	92	42	160	M72×4	285	132	345	95	1.0	6	313	610	11.2
SABOETL-2RS	80	55	105	48	180	M64*4	270	140	380	105.5	1.0	6	705	750	12.3
SAS80ETL-2RS	80	55	105	47	180	MB0×4	295	147	385	105.5	1.0	6	400	750	15.3
