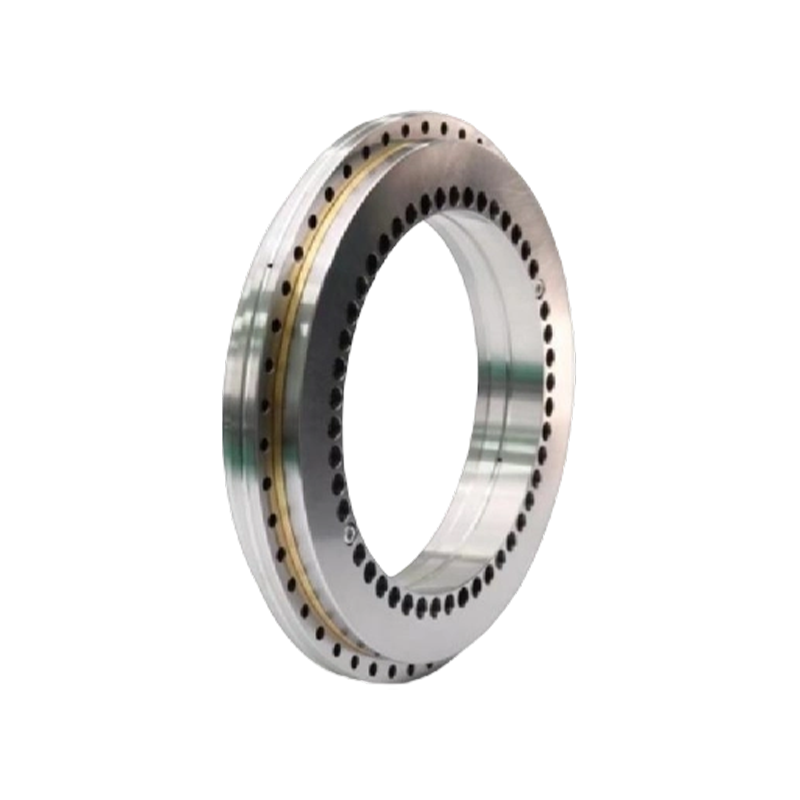

YRT precisionslager för skivspelare

YRT Precision Turntable Bearing består av en tryck/radial husring, en tryck/radial axelring, en tryckbricka, två nålrullar och en uppsättning radiella cylindriska rullar. Husringen och axelringen har jämnt fördelade monteringsskruvhål. Denna typ av lager har hög axiell och radiell lastkapacitet, hög styvhet och mycket hög precision.

Contact Us Kontakta oss
PREV：No previous product NÄSTA：YRTM Vinkelmätning Lager
  • Beskrivning
  • Specifikationer
  • Kontakta oss

Funktioner hos YRT roterande bordslager:
1. Kombinerat lager:
YRT-lager är kombinerade lager, som integrerar funktionerna hos radial- och axiallager. De kan samtidigt motstå radiella och axiella belastningar från olika riktningar och kan även motstå vridmoment.
2. Hög precision:
YRT-lager har vanligtvis mycket hög precision, vilket möjliggör exakt rotation och positionering.
3. Styvhet:
YRT-lager har hög styvhet och bibehåller stabilitet under hög belastning. Applikationer som kräver stor arbetsbelastning säkerställer lagertillförlitlighet under hög belastning.
4. Hög vridmomentkapacitet:
YRT-lager är designade för att tåla höga vridmomentbelastningar, avgörande för applikationer som kräver rotation och hög vridmomentöverföring.
5. Enkel installation och underhåll:
YRT-lager har vanligtvis en enkel struktur, vilket underlättar installation och underhåll. Detta bidrar till en långsiktig lagertillförlitlighet.

Användningsområden:
YRT-lager används i stor utsträckning inom olika områden, inklusive industriella robotarmar, verktygsmaskiner, tryckutrustning, medicinsk utrustning och flygutrustning. Deras mångsidighet och höga prestanda gör dem till ett föredraget val för många tekniska tillämpningar.

Försiktighetsåtgärder för användning av YRT skivspelare:
1. Håll lagret och dess omgivning rena
Även mikroskopiska dammpartiklar kan påverka lagren negativt.
2. Använd med försiktighet
Starka stötar under användning kan orsaka repor och fördjupningar, vilket leder till olyckor.
3. Använd lämpliga verktyg
Undvik att ersätta befintliga verktyg; använd endast lämpliga verktyg.
4. Var uppmärksam på lagerkorrosion
Svett på händerna kan orsaka rost under drift, så se till att använda rena händer och bär handskar om möjligt.

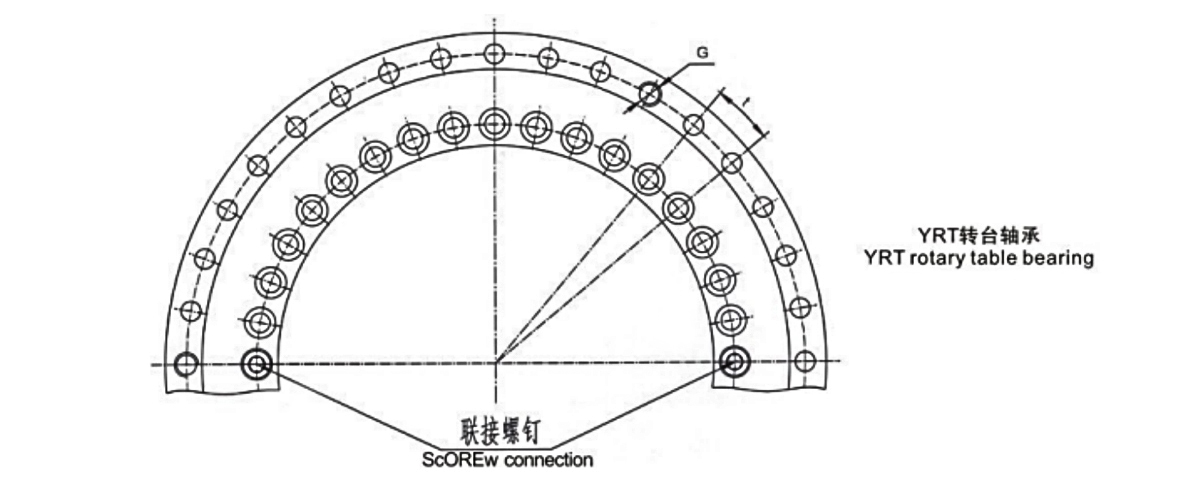

Skruv
anslutning
ANTAL 		Anslut
skruvar hål 		Pitch
t 		Åtdragning
vridögonblick
av skruv 		Grundläggande märklast Begränsad hastighet Friktion
moment 		Vikt Lagertyp
Axiella Radiell
Dynamisk Statisk Dynamisk Statisk
Ma Ca Coa Cr Cor Fettsmörjning
G ANTAL ANTALXt Nm KN r/min Nm ≈Kg
2 一 一 12×30° 8.5 38 158 28.5 49.5 600 2.5 1.6 YRT50
2 一 一 12×30° 8.5 56 255 42.5 100 530 3 2.4 YRT80
2 M5 3 18×20° 8.5 76.5 415 47.5 120 430 3 4.1 YRT100
2 M8 3 24×15° 14 102 540 52 143 340 7 5.3 YRT120
2 M8 3 36×10° 14 112 630 56 170 320 10 6.2 YRT150
2 M8 3 48×75° 14 118 710 69.5 200 280 12 7.7 YRT180
2 M8 3 48×75° 14 120 765 81.5 220 260 14 9.7 YRT200
2 M12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRT260
2 M12 3 36×10° 34 275 1930 120 345 170 40 25 YRT325
2 M12 3 48×75° 34 300 2280 186 655 140 55 33 YRT395
2 M12 3 48×75° 34 355 2800 200 765 120 70 45 YRT460
2 M12 6 48×75° 68 490 4250 228 965 80 140 89 YRT580
2 M12 6 48×75° 116 870 7400 430 1700 65 200 170 YRT650
3 M16 6 60×6° 284 1000 10010 455 1800 50 300 253 YRT850
3 M16 6 60×6° 284 1290 11400 530 2040 40 600 312 YRT950
6 M¹6 6 72×5° 284 1380 12000 620 2650 35 800 375 YRT1030
6 M16 6 72×5 284 1435 12850 745 2800 25 1000 450 YRT1200

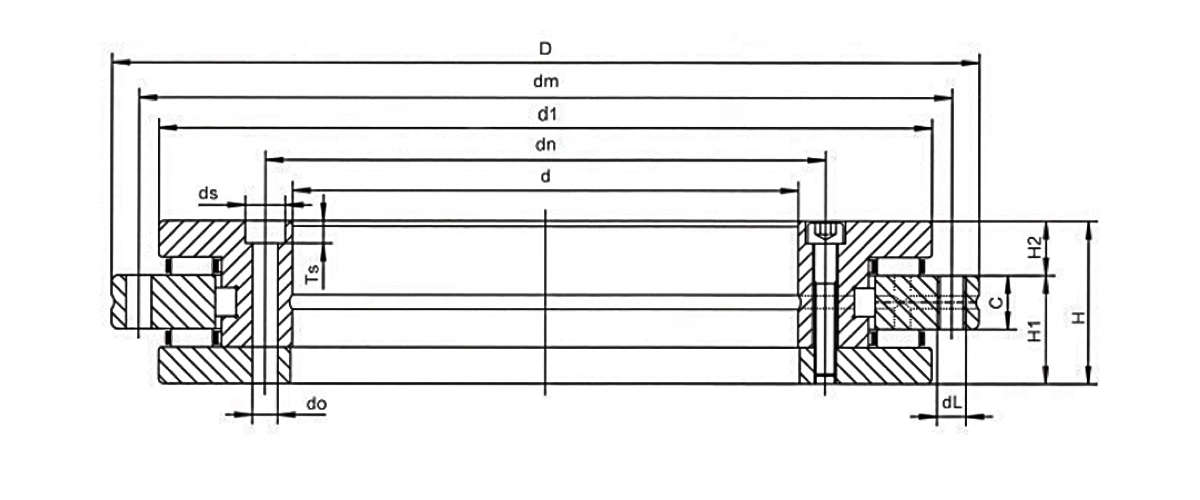

Lagertyp Övergripande dimension Fästhålen
d D H H1 H2 C d1 dn dm Inre ring Utvändig ring
Enhet: mm gör ds Ts ANTAL dL ANTAL
mm mm
YRT50 50 126 30 20 10 10 105 63 116 5.6 9 4.2 10 5.6 12
YRT80 80 146 35 23.35 11.65 12 130 92 138 5.6 10 4.2 10 4.6 12
YRT100 100 185 38 25 13 12 160 112 170 5.6 10 5.4 16 5.6 15
YRT120 120 210 40 26 14 12 184 135 195 7 11 6.2 22 7 21
YRT150 150 240 40 26 14 12 214 165 225 7 11 6.2 34 7 33
YRT180 180 280 43 29 14 15 244 194 260 7 11 6.2 46 7 45
YRT200 200 300 45 30 15 15 274 215 285 7 11 6.2 46 7 45
YRT260 260 385 55 36.5 18.5 18 345 280 365 9.3 15 8.2 34 9.3 33
YRT325 325 450 60 40 20 20 415 342 430 9.3 15 8.2 34 9.3 33
YRT395 395 525 65 42.5 22.5 20 486 415 505 9.3 15 8.2 46 9.3 45
YRT460 460 600 70 46 24 22 560 482 580 10 15 8.2 46 10 45
YRT580 580 750 90 60 30 30 700 610 720 11.4 18 11 46 11.4 42
YRT650 650 870 122 78 44 34 800 680 830 14 20 13 45 14 42
YRT850 850 1095 124 80.5 43.5 37 1018 690 1055 18.5 26 17 57 18.5 54
YRT950 950 1200 132 86 46 40 1130 990 1160 18.5 26 17 57 18.5 54
YRT1030 1030 1300 145 92.5 52.5 40 1215 1075 1255 18.5 26 17 66 18.5 66
YRT1200 1200 1490 164 108 56 52 1410 1240 1445 18.5 26 17 66 18.5 66
