SHF(G)-seriens integrerade harmoniska drivlager med hög styvhet

Hem / Bäring / Tvärrullager / SHF(G)-seriens integrerade harmoniska drivlager med hög styvhet

SHF(G)-seriens integrerade harmoniska drivlager med hög styvhet

Både de inre och yttre ringen är integrerade strukturer, och installationen har praktiskt taget ingen inverkan på prestanda, vilket säkerställer stabil rotationsnoggrannhet och vridmoment. De är mycket lätta att använda och lämpar sig för olika SHF harmoniska reducerserier.

Contact Us Kontakta oss
PREV：CSF G Reducerlager med hög styvhet NÄSTA：XSU korsade rullager
  • Beskrivning
  • Specifikationer
  • Kontakta oss

Produktegenskaper
Anpassningsbara styva stödlager med hög precision och hög lastkapacitet.

SHF(G) Fördelar:
Kännetecknas av hög vridmomentkapacitet, hög styvhet, hög positioneringsnoggrannhet, hög rotationsnoggrannhet, hög effektivitet, hög stabilitet, ultraliten storlek och ultralåg vikt.

Breda applikationer
Industriell automation och robotarmsförband, humanoida robotar, halvledar-LCD-produktionsutrustning, solcellsutrustning, optiska instrument, precisionsverktygsmaskiner och olika andra områden.

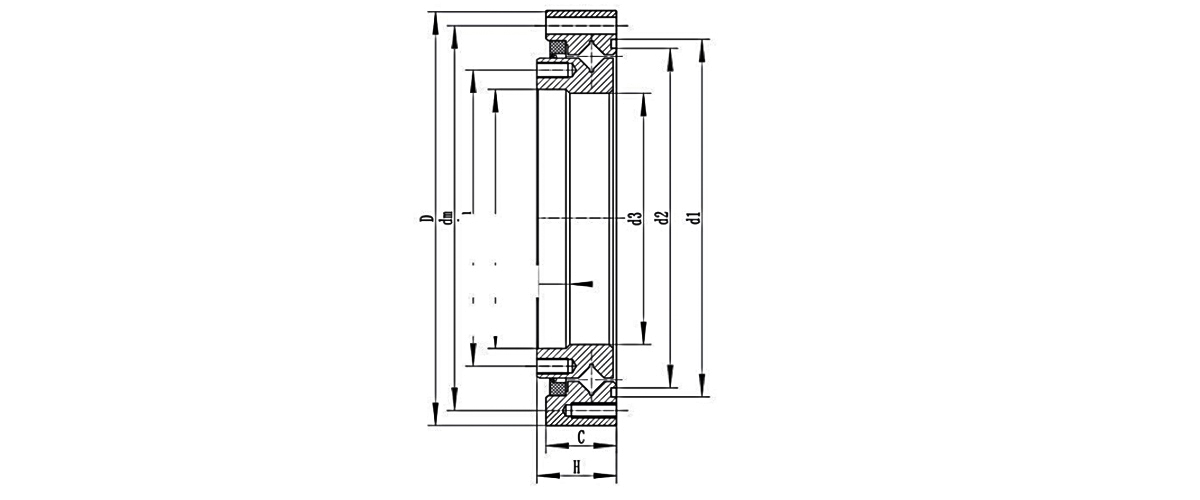

Lagertyp Total dimension (mm) Installationshålstorlek (PCD&SPEC) Grundläggande belastningsbetyg Vikt
Cr Cor
D d d3 B C H dm dn KN KN kg
SHF-14 70 38 35.6 13.7 14.1 15.1 64 8-φ3,5 44 12-M3 5.9 6.8 0.25
SHF-17 80 47 44.2 16.4 16 17 74 12-φ3,4 54 20-M3 9.8 13.5 0.37
SHF-20 90 54 51.3 17.5 17.5 18.5 84 12-φ3,5 62 16-M3 18.5 25.6 0.48
SHF-25 110 67 64.2 19.7 18.7 20.7 102 12-φ4,5 77 16-M4 20.6 28.9 0.76
SHF-32 142 88 84 23.4 23.4 24.4 132 12-φ5,5 100 16-M5 29.8 46.3 1.65
SHF-40 170 108 106 28.5 29 30 158 12-φ6,5 122 16-M6 45.6 70.5 2.68
SHF-50 214 135 129 34.5 34 36 200 12-φ9 154 16-M8 75.2 147.8 5.11
