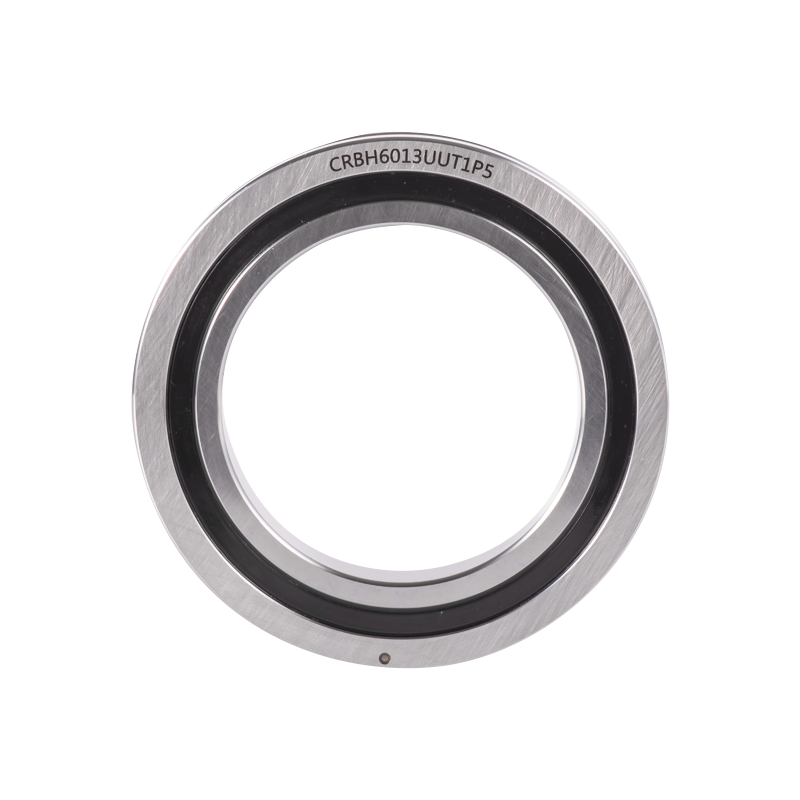

CRBH ultratunt precisionslager

CRBH Ultra Thin Precision Bearing är en ultratunn version av RU-typen, med hög styvhet och hög precision. Denna modell saknar monteringshål på de inre och yttre ringen, vilket kräver flänsar och stödsäten för installation. Lagret består av en yttre ring, en innerring och rullande plastskyddsblock. Den yttre ringen har ett rutmönster och är fäst med tre spännringar, lämpliga för applikationer där den inre ringen roterar.

Contact Us Kontakta oss
PREV：RA tunt korsrullager NÄSTA：SX tunn profil precisionslager
  • Beskrivning
  • Specifikationer
  • Kontakta oss

Lagerfördelar
1. Hög styvhet och hög precision: Ortogonalt anordnade cylindriska rullar mellan de inre och yttre ringen förbättrar styvheten och körnoggrannheten.
2. Separatordesign: Separatorer är installerade mellan rullarna för att säkerställa jämn rotation.
3. Enkel installation: Monteringshål på inner- och ytterringar underlättar snabb montering i utrustning.
4. Öppna och förseglade typalternativ: Tätade lager är utrustade med speciella syntetiska gummipackningar för extra skydd.

Säljpoäng
Tunn och hög precision: Precision upp till P2 och P4, lämplig för roterande applikationer med hög precision.
Tunn tvärsnittsdesign: Betydligt förbättrad styvhet jämfört med traditionella lager.

Ansökningar
CRBH-lager är lämpliga för applikationer som kräver små tvärsnittsdimensioner och högprecisionsrotation, såsom precisionsroterande bord, robotarmsroterande leder, medicinsk utrustning och mätinstrument.

Jämförelse av fördelar
Jämfört med kullager förbättrar kullager av CRBH-typ avsevärt styvheten genom linjekontaktstrukturen hos cylindriska rullar. Jämfört med dubbelradiga vinkelkontaktkullager ökar dess design med mindre tvärsnitt styvheten med 3 till 4 gånger, vilket uppfyller högre prestandakrav.

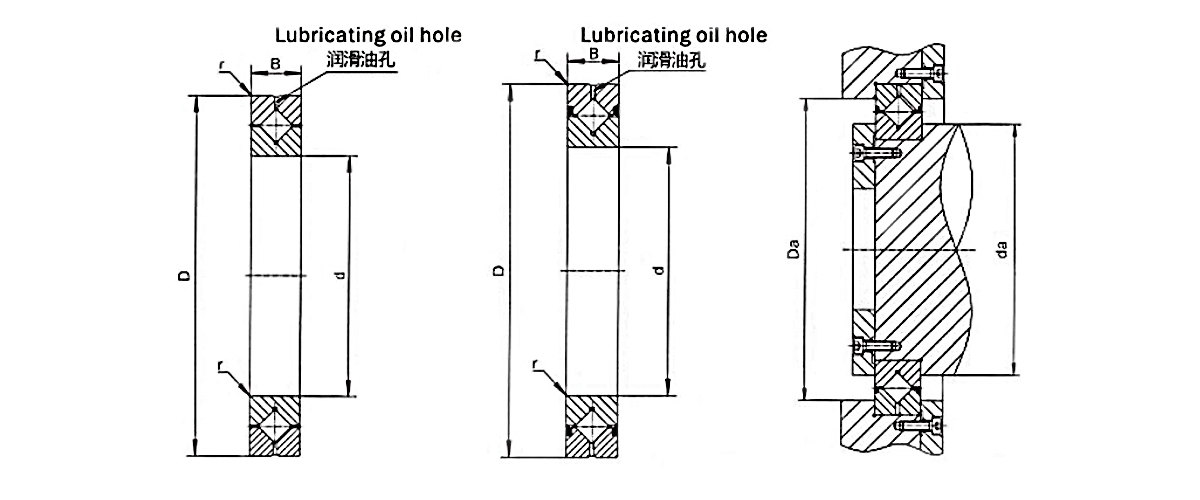

Lagertyp Dimension Axelstorlek Grundläggande belastningsbetyg (rad Vikt
Innerdiameter Ytterdiameter Hög Fasning Cr Cor
d D B Rmin da Ja KN KN kg
CRBH 208 A 20 36 8 0.3 24 31 2.91 2.43 0.04
CRBH 258 A 25 41 8 0.3 29 36 3.12 2.81 0.05
CRBH 3010 A 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
CRBH 3510 A 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
CRBH 4010 A 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
CRBH 4510 A 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH   5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH   6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH   8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH   9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
CRBH 10020 A 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020 A 110 160 20 0.6 120 150 52.4 77.4 1.56
CRBH 12025 A 120 180 25 1 132 168 73.4 108 2.62
CRBH 13025 A 130 190 25 1 142 178 75.9 115 2.82
CRBH 14025 A 140 200 25 1 152 188 81.9 130 2.96
CRBH 15025 A 150 210 25 1 162 198 84.3 138 3.16
CRBH 20025 A 200 260 25 1 212 248 92.3 169 4
CRBH 22025 A 220 280 25 1.5 254.9 283.1 92.3 171 4.1
CRBH 24025 A 240 300 25 2 263.4 291.6 68.3 145 4.5
CRBH 25025 A 250 310 25 1.5 262 298 102 207 4.97
CRBH 25030 A 250 330 30 2.5 270.5 304.5 126 244 8.1
CRBH 25040 A 250 355 40 2.5 278.1 323.3 195 348 14.8
CRBH 30025 A 300 360 25 1.5 313.9 342.1 75.5 178 5.9
CRBH 30035 A 300 395 35 2.5 323.8 366.2 183 367 13.4
CRBH 30040 A 300 405 40 2.5 330.4 372.8 212 409 17.2
CRBH 35020 A 350 400 20 1 362.1 384.7 54.1 143 3.9
CRBH 40035 A 400 480 35 2.5 422 456 156 370 14.5
CRBH 40040 A 400 510 40 2.5 429.8 472 241 531 23.5
CRBH 45025 A 450 500 25 1 460.7 483.3 61.7 182 6.6
CRBH 50025 A 500 550 25 1 512.9 535.5 65.5 201 7.3
CRBH 50040 A 500 600 40 2.5 527.6 570 239 607 26
CRBH 50050 A 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 A 600 700 40 3 625.8 668.2 264 721 29
