Både den yttre ringen och den inre ringen av CSD-typ har en integrerad (ett stycke) struktur. Dess ytterdiameter är densamma som för CSG-typen, medan dess styrka är högre än komponenter av CSG-typ. Den används huvudsakligen i utgångsdelen av CSD-seriens reducerare.

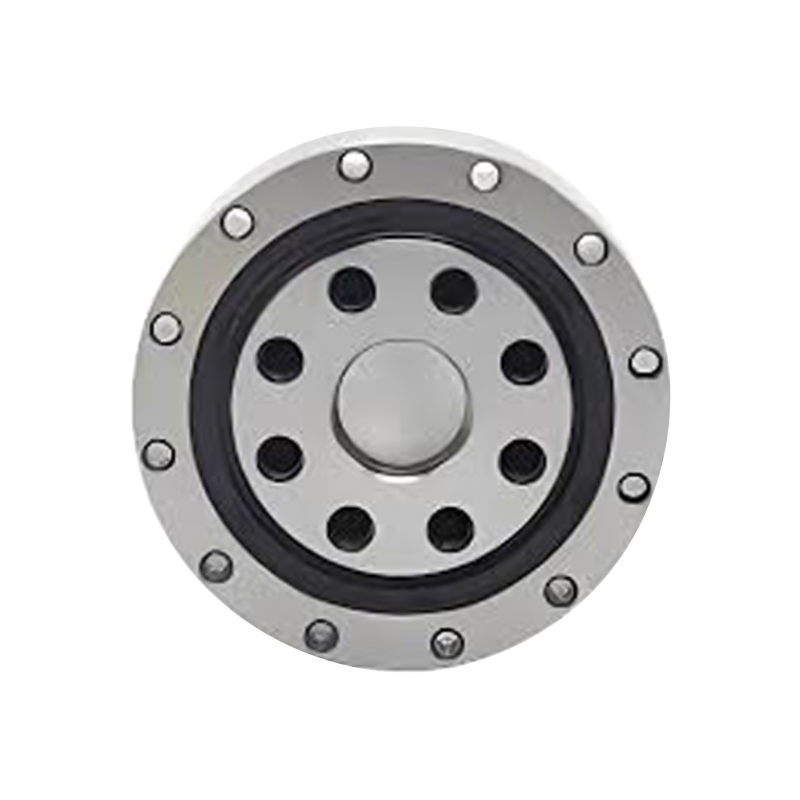

Det harmoniska drivlagret av CSD-typ är en specialdesignad komponent utvecklad för att möta specifika krav för harmoniska drivsystem. Med sin integrerade design för Compact Series Drive (CSD) harmoniska reducerare ger det nödvändiga stödet för deras unika rörelsekontrollfunktioner.
Huvudfunktioner:
· Kompaktdesign: Den bärande strukturen av CSD-typ är designad för att minimera storleken samtidigt som maximal lastkapacitet bibehålls. Denna kompakta design är avgörande för utrymmesbegränsade applikationer som robotik och automation.
· Transmission med högt vridmoment: Lagersystemet i CSD höghastighets planetreducerare är optimerat för överföring av högt vridmoment, vilket säkerställer effektiv kraftöverföring och exakt rörelsekontroll.
·Reducerat bakslag: I harmoniska drivsystem påverkar kuggspelet (glapp) direkt rörelsenoggranheten. Lagret av CSD-typ är utformat för att minimera glapp och därigenom förbättra positioneringsnoggranheten.
· Precisionsstillverkning: Dessa lager tillverkas med hjälp av högprecisionsprocesser för att uppfylla extrema stränga noggrannhetsstandarder och prestandakrav. Detta säkerställer tillförlitligheten och lång livslängd för harmoniska drivsystem.
Applikationer:
·Robotik
· Flyg och rymd
· Medicinsk utrustning
·Automation och andra högprecisionssystem för rörelsekontroll

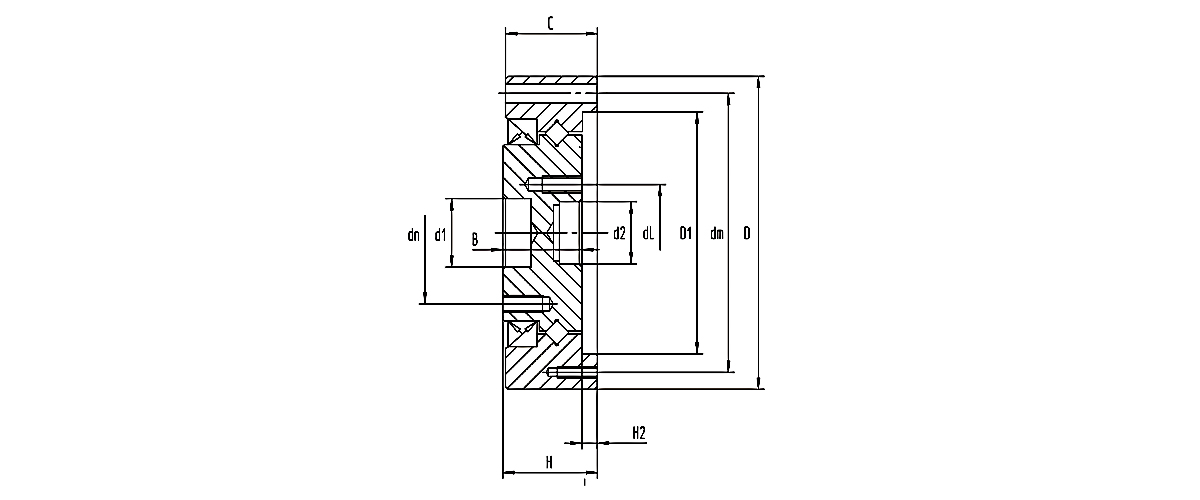

| LKPB modellnummer | Övergripande mått | Monteringshål för yttre ring | Monteringshål för inre ring | Grundläggande belastning Betyg | Viktor | |||||||||||||
| D1 | D2 | D | H | C | B | H2 | D1 | PCCD1 | N-W1 | N-W2 | PCD2 | N-N1 | PCD3 | N-N2 | CR | COR | KG | |
| Enhet: Mm | Tätning omvänd | Tätning fram | Tätning omvänd | KN | KN | |||||||||||||
| CSD-14 | 12 | 11 | 55 | 16.6 | 16.1 | 13.9 | 2.7 | 42.5 | 49 | 6-φ3,5 | 3-M2(djup5) | 25 | 10-M3(djup7) | 17 | 6-M3(djup7) | 4.7 | 6.7 | 0.24 |
| CSD-17 | 14 | 11 | 62 | 16.6 | 16.1 | 13.9 | 2.7 | 49.7 | 56 | 10- φ3,5 | 5-M2(djup5) | 27 | 8-M5(djup8) | 19.5 | 8-M4(djup8) | 5.3 | 7.5 | 0.3 |
| CSD-20 | 18 | 16 | 70 | 18.3 | 17.8 | 15.6 | 2.7 | 57 | 64 | 12- φ3,5 | 4-M2(djup5) | 34 | 8-M6 (djup9) | 24 | 8-M4(djup8) | 5.8 | 9 | 0.42 |
| CSD-25 | 24 | 20 | 85 | 23.4 | 22.9 | 20 | 3.4 | 73 | 79 | 18- φ3,5 | 6-M2(djup5) | 42 | 8-M8(djup12) | 30 | 8-M5 (djup9) | 9.6 | 15.1 | 0.8 |
| CSD-32 | 32 | 30 | 112 | 24.5 | 23.5 | 20.9 | 3.6 | 95.3 | 104 | 18- φ4,5 | 6-M3(djup7) | 57 | 10-M8(djup12) | 41 | 6-M6(djup11) | 15 | 25 | 1.4 |
| CSD-40 | 36 | 32 | 126 | 29.1 | 28.1 | 24.6 | 4.5 | 109.6 | 117.5 | 18- φ5,5 | 6-M3(djup8) | 72 | 10- M10(djup15) | 48 | 6-M8(djup11) | 21.3 | 36.5 | 2.1 |
| CSD-50 | 48 | 44 | 157 | 34 | 33 | 29.4 | 4.6 | 138 | 147 | 22- φ6,6 | 4-M3(djup8) | 88 | 10- M12(djup18) | 62 | 6-M10(djup18) | 34.8 | 60.2 | 3.8 |
