Förstå styvheten och lastkapacitetens fördelar med RB2508 korsade rullager
Ingenjörsutmaningen: Precision under restriktioner
Moderna robotsystem står inför en teknisk paradox: konstruktörer måste uppnå oöverträffad precision i allt mer kompakta utrymmen samtidigt som de hanterar komplexa laster i flera riktningar. Industrirobotar som arbetar med tillverkning, montering och precisionsuppgifter kräver fogar som bibehåller repeterbarhet på mikronnivå även under varierande belastningsförhållanden. Denna utmaning har drivit innovation inom lagerteknik, särskilt mot lösningar som konsoliderar flera bärande funktioner till enstaka, utrymmeseffektiva komponenter.
Den RB2508 lager representerar ett genombrott inom design av korsade rullager. Med dimensioner på 25 millimeter borrning, 41 millimeter ytterdiameter och 8 millimeter bredd, ger denna kompakta komponent styvhet och lastkapacitetsegenskaper som överstiger mycket större konventionella lagerlösningar. Att förstå de tekniska grunderna för denna prestandafördel är avgörande för ingenjörer som designar nästa generations robotsystem.
Denna omfattande undersökning utforskar de tekniska principerna bakom RB2508:s överlägsna prestanda, dess lasthanteringsförmåga över flera axlar och dess praktiska integrering i avancerade robotapplikationer. Genom att analysera den korsade rullgeometrin och förspänningsmekanismerna avslöjar vi varför detta lager har blivit den föredragna lösningen för krävande industriella miljöer.
Geometri med korsade rullager: Grunden för överlägsen styvhet
Förstå den korsade rullkonfigurationen
Traditionella kullager använder sfäriska rullande element arrangerade i cirkulära löpbanor, vilket skapar punktkontakt mellan varje kula och dess löpbanas yta. Denna geometri, även om den är lämplig för tillämpningar med övervägande enkelriktad belastning, uppvisar inneboende begränsningar när den utsätts för kombinerade radiella, axiella och momentbelastningar samtidigt. Punktkontakt koncentrerar spänningar till små ytor, begränsar belastningskapaciteten och bidrar till bärighetsefterlevnad under belastning.
Korsade rullager ombildar i grunden denna arkitektur. Istället för sfäriska element i cirkulära banor använder korsade rullager cylindriska rullningselement placerade i 90 graders vinkel mot intilliggande rullar inom samma lagerring. Detta vinkelräta arrangemang skapar flera linjekontaktgränssnitt, där varje rulle kommer i kontakt med sin löpbana längs en utsträckt yta snarare än en punkt.
Linjekontakt Fördelar: Spänningsfördelning och lastkapacitet
Den line contact geometry delivers several critical performance advantages:
- Lastfördelning över utökade kontaktytor minskar toppspänningskoncentrationerna, vilket möjliggör högre lastkapacitet inom kompakta kuvert
- Flerriktad lastacceptans gör det möjligt för ett lager att hantera radiella laster på två vinkelräta axlar, axiella laster och momentbelastningar samtidigt
- Minskad kontaktspänning förlänger lagrets utmattningslivslängd, särskilt viktigt för högcykelrobotapplikationer
- Förbättrad styvhetsreaktion minimerar nedböjning under belastning, avgörande för precisionspositioneringsnoggrannhet
Specifikt för RB2508 betyder denna linjekontaktkonfiguration att ett 25-millimeters korsat rullager på ett tillförlitligt sätt kan hantera laststorlekar som skulle kräva betydligt större konventionella lagerarrangemang. En typisk industrirobotarmsats som kan kräva tre separata lagertyper (radialkullager, axialkullager och momentbelastningsstödlager) kan konsolideras till en enda RB2508-enhet.
Den Preload Mechanism: Eliminating Clearance, Maximizing Stiffness
En utmärkande egenskap hos precisionsklassade korsade rullager är det integrerade förspänningssystemet. Standardlager arbetar med mätbart spel – ett litet mellanrum mellan rullande element och löpbanor som gör att lagret kan fungera utan bindning. Detta spel, vanligtvis mätt i tiotals mikrometer, skapar en inneboende följsamhet. När en robotled utsätts för belastning, böjs lagret något när rullande element och löpbanor separeras innan de återställs under belastningsriktningen.
Den RB2508 preload mechanism eliminates this deflection source through spring-based compression forces. Wave springs or disc springs integrated into the bearing outer ring apply controlled compressive force, maintaining constant contact between all rolling elements and both inner and outer raceways regardless of load direction. This preload creates a fundamentally rigid structure where bearing stiffness approaches that of a solid metal ring rather than a mechanical assembly.
Den preload force in RB2508 bearings typically ranges from 400 to 600 Newtons, optimized to provide maximum rigidity without inducing excessive friction or accelerated wear. This preload value represents a carefully engineered balance: insufficient preload allows unwanted clearance and reduced stiffness; excessive preload generates unnecessary friction, heat, and lubricant degradation.
Lastkapacitetsanalys: Förstå RB2508-prestanda över flera axlar
Dynamiska belastningsklassificeringar och applikationskontext
Lagerets belastningskapacitet definieras genom dynamiska belastningsvärden - den belastningsstorlek vid vilken ett lager kommer att utföra en miljon varv innan utmattningsspjälkning initieras. RB2508-specifikationerna inkluderar flera dynamiska belastningsklasser som återspeglar dess multiriktningsförmåga:
| Lastriktning | Dynamiskt betyg (Newton) | Typiskt tillämpningssammanhang |
|---|---|---|
| Radiell belastning | 3 500 | Vinkelrätt mot lageraxeln |
| Axial belastning | 1 980 | Längs lageraxeln |
| Momentbelastning | 180 Nm | Lutnings- eller böjmoment |
Praktisk belastningsstorlekskontext
För att kontextualisera dessa betyg: en 5-kilograms robotarm som sträcker sig 500 millimeter från sin handledsled skapar en momentbelastning på cirka 25 Newtonmeter vid ledlagret när armen sträcker sig horisontellt. RB2508:s momentkapacitet på 180 Newtonmeter ger en säkerhetsfaktor på 7 gånger denna belastning – en betydande marginal för dynamiska accelerationskrafter, stötbelastning och verktygsbyten. Denna extraordinära momentkapacitet skiljer korsade rullager från alla konventionella lagertyper av motsvarande storlek.
Den dynamic load ratings assume operation at 100 RPM. Robot joints typically operate at 20-80 RPM during normal motion profiles, reducing bearing stress compared to the rating basis. This speed margin translates to extended bearing life in practical applications. A bearing selected for 3,500 Newton dynamic load at 100 RPM will reliably handle the same load at 40 RPM for substantially longer operational life.
Kombinerade belastningsscenarier: RB2508-fördelen
Robotfogbelastning består sällan av ren radiell kraft, ren axiell kraft eller rent moment. Istället upplever lederna samtidig belastning över flera axlar. Tänk på en robotaxelled som stöder en horisontell arm med ett gripet föremål förskjutet från ledens mittlinje:
- Radiell belastning från armvikt och nyttolast skapar kraft nedåt vinkelrätt mot armaxeln
- Axial belastning från verktygsbyten och vertikala nyttolastpositioneringsvariationer
- Momentlast från det förskjutna avståndet mellan ledaxeln och nyttolastens tyngdpunkt
Ett enda RB2508-lager rymmer alla tre belastningskomponenterna inom sitt designhölje. Konventionella lösningar kräver vanligtvis flera lageruppsättningar arrangerade i komplexa huskonfigurationer. RB2508:s arkitektur för korsade rullar accepterar kombinerade belastningar genom dess integrerade korsade elementarrangemang, vilket eliminerar behovet av externa lastfördelningsmekanismer.
Styvhet: Mäta och förstå RB2508-prestanda
Lagerstyvhet: Precisionsteknikparametern
Styvhet i lagerapplikationer kvantifieras som styvhet - motståndet mot nedböjning under applicerad belastning. Styvhet uttrycks matematiskt som last dividerat med nedböjning, mätt i enheter av Newton per mikrometer. Ett lager med högre styvhet motstår avböjning och bibehåller positionen mer exakt under belastning.
Den RB2508's stiffness characteristics vary by load direction. Typical values include:
- Radiell styvhet: cirka 50-70 N/mikrometer (beroende på förspänningsinställning)
- Axiell styvhet: cirka 30-50 N/mikrometer
- Momentstyvhet: cirka 15-20 Nm/milliradian
Dense stiffness values represent a 4-8 times improvement over equivalent-sized ball bearings, and a 2-3 times improvement over larger tapered roller bearing sets. This stiffness advantage translates directly to precision: a robot joint equipped with an RB2508 bearing exhibits positional repeatability within plus or minus 0.1 millimeters, compared to plus or minus 0.4 millimeters for conventional bearing solutions in similar size classes.
Temperaturstabilitet och förspänningskonsistens
Lagrets styvhet är temperaturberoende. När lagertemperaturen ökar, minskar smörjmedlets viskositet och fjäderförspänningskrafterna minskar, vilket minskar den totala styvheten. RB2508:s fjäderbaserade förspänningsmekanism är konstruerad för att minimera denna försämring. Vågfjädrar i lagrets yttre ring är valda för material med extremt låga värmeutvidgningskoefficienter, och bibehåller förspänningskraften inom plus eller minus 5 procent över lagrets driftsområde på minus 10 till plus 80 grader Celsius.
Denna termiska stabilitet säkerställer att en robotled bibehåller konsekvent precision oavsett om den arbetar under kalla morgonstartförhållanden eller efter långvarig drift med hög driftcykel som genererar förhöjda lagertemperaturer. Konventionella lager upplever större styvhetsvariationer över temperaturområden, vilket resulterar i positionsavvikelse under längre driftsessioner – en kritisk begränsning som elimineras av RB2508:s förspänningsdesign.
Manufacturing Excellence: Hur RB2508 uppnår överlägsen prestanda
Precisionstillverkning: från råmaterial till färdigt lager
UKL Bearing Manufacturing Co., Ltd. (Wuxi), ett integrerat industri- och handelsföretag specialiserat på precisionslagerlösningar, demonstrerar den omfattande tillverkningsprocess som krävs för att producera lager som uppfyller RB2508-specifikationerna. Som en professionell lagerfabrik som kombinerar forskning, utveckling, produktion och försäljning, exemplifierar UKL:s tillvägagångssätt den strikthet i tillverkningen som modern produktion av korsade rullager kräver.
Den RB2508 manufacturing journey begins with material selection. Through-hardened bearing steel is specified for both rolling elements and raceways, ensuring consistent hardness throughout the component cross-section. This material choice prevents subsurface fatigue cracking that compromises bearings where hardness varies between surface and interior regions. Surface treatments including precision grinding achieve roughness values below 0.2 micrometers, reducing friction and extending bearing life.
Tillverkningsprocesser för korsade rullager kräver exceptionell precision. Den kompletta lagertillverkningssekvensen inkluderar:
- Råmaterialsmidning och glödgning för att etablera materialstruktur och lindra inre spänningar
- Svarvningsoperationer som fastställer initiala ytter- och håldiametrar inom plus eller minus 0,5 millimeters toleranser
- Värmebehandlingscykler som ger material till specificerad hårdhet (vanligtvis 60-65 HRC för RB2508-komponenter)
- Precisionsslipning som uppnår slutliga dimensioner inom plus eller minus 0,01 millimeter toleranser och ytfinish under 0,15 mikrometer
- Korsad rullplacering och förspänningsfjäderintegration som kräver specialiserad fixtur och kvalitetsverifiering
- Automatiserad montering av lagerkomponenter med precisionsmätning i varje steg
Kvalitetssäkring: Verifiering av prestandaspecifikationer
Lagertillverkningsanläggningar som använder moderna kvalitetssystem verifierar RB2508-prestandan genom flera inspektions- och testprotokoll. Varje lager genomgår:
- Dimensionell inspektion med hjälp av precisionsmätutrustning för att verifiera hål, ytterdiameter och bredd inom specificerade toleranser
- Rundhets- och utloppsmätning som säkerställer att lagerringarna är perfekt koncentriska, avgörande för precisionsapplikationer
- Mätning av förspänningskraft som bekräftar fjädermekanismerna ger specificerade tryckkrafter
- Buller- och vibrationstestning under belastning för att upptäcka tillverkningsfel som kan äventyra prestandan
- Denrmal cycling tests simulating temperature variations encountered in field applications
UKL:s helt moderniserade produktionsbas, bemannad av mer än 200 skickliga yrkesmän, omfattar hela tillverkningsprocessen under kontroll av en enda anläggning. Denna vertikala integration säkerställer konsekvens, spårbarhet och snabb respons på specifikationskrav. Varje lager som levereras har dokumentation som verifierar överensstämmelse med dimensions-, förspännings- och prestandaspecifikationer.
RB Series vs. RU Series: Förstå designdifferentieringen
RB2508: Outer-Ring Preload Architecture
Den RB2508 belongs to the RB series family, characterized by preload mechanisms integrated into the bearing outer ring. Wave springs or disc springs compressed between the outer ring and bearing housing apply compressive force that maintains contact between crossed rollers and outer-ring raceways. This architecture offers several distinct advantages for robot joint applications:
- Ytterringens förspänning ger utmärkta radiella styvhetsegenskaper som är viktiga för att bära armvikt och nyttolaster
- Förspänningsfjäderintegration i den yttre ringen förenklar husets designkrav jämfört med förspänningsscheman för innerringen
- Förutsägbara förspänningsegenskaper förblir stabila över termiska cykler på grund av noggrant val av fjädermaterial
- Tillgänglighet för hustoleransjusteringar under integrering i robotskarv
RU-serien: Inner-Ring Preload Architecture
Den RU series employs preload mechanisms integrated into the bearing inner ring. Preload springs compressed between the inner ring and the bearing housing apply compressive force to inner-ring elements. This alternative approach provides:
- Maximal ytterdiameter kompakthet, fördelaktig för applikationer där ytterringutrymmet är kraftigt begränsat
- Monteringskonfiguration med innerring som möjliggör unika höljesarrangemang i specialiserade applikationer
- Alternativa lastfördelningsegenskaper lämpade för specifika momentbelastningsdominerande applikationer
Urvalsvägledning: RB2508 för robotfogapplikationer
För vanliga industrirobotleder, kollaborativa robotenheter och precisionspositioneringstillämpningar överträffar RB-serien (inklusive RB2508) vanligtvis RU-seriens alternativ. Den yttre ringförspänningsarkitekturen hos RB-lager ger överlägsen radiell styvhet – det kritiska kravet för stödjande armkonstruktioner och nyttolaster. RU-serien finner den föredragna tillämpningen i svängringskonstruktioner och specialiserade vridbordskonfigurationer där olika krav på lastfördelning gäller.
Den RB2508 korsad rullager representerar den optimala konfigurationen för robotleder som kräver radiell lastkapacitet, axiell lastkapacitet, momentlastkapacitet och exceptionell positionsrepeterbarhet inom ett kompakt 25x41x8 millimeters hölje.
Integrationsdesign: Optimera robotfogens prestanda med RB2508
Hustoleranskrav och precisionspassning
Lagrets prestanda är i grunden beroende av husets designkvalitet. RB2508:s överlägsna styvhet och lastkapacitet realiseras endast fullt ut när den integreras i höljen som uppfyller strikta toleransspecifikationer:
| Bostadsfunktion | Toleransgrad | Typiskt värde | Prestandapåverkan |
|---|---|---|---|
| Yttre ringhål | H7 | 41 0,025 mm | Tight passform förhindrar radiell rörelse |
| Inre ringhål | P5 | 25 -0,05 mm | Bibehåller koncentricitet och utlopp |
| Utlopp för yttre hål | TIR 0,05 mm | Totalt indikerat runout | Säkerställer lagerringens koncentricitet |
| Runout inre borrning | TIR 0,03 mm | Totalt indikerat runout | Förhindrar obalans i rullande element |
Smörjstrategi: Hållbar prestanda under alla driftsförhållanden
Den RB2508's preload design creates relatively low friction compared to conventional bearings, but demands precise lubrication management. Robot joint applications typically employ one of two lubrication approaches:
Olje-luftsmörjsystem: Tryckluft transporterar exakta oljedroppar in i lagret med kontrollerade intervall. Detta tillvägagångssätt minimerar lagermotståndet, bibehåller en konstant temperatur och förlänger lagrets livslängd. Olje-luft-system lämpar sig för kontinuerlig drift eller höghastighetsapplikationer där värmehantering är kritisk. Installationskomplexiteten ökar jämfört med fettsmörjning, men prestandafördelarna motiverar den extra tekniska ansträngningen för krävande applikationer.
Fettbaserad smörjning: Tätade lagerkonstruktioner använder syntetiska fettformuleringar som ger långtidssmörjning med minimalt underhåll. Fettsmörjning förenklar installationen och är lämplig för tätade robotfogapplikationer som arbetar med måttliga hastigheter (under 300 rpm). Avvägningar inkluderar något högre friktion och motsvarande värmegenerering jämfört med oljesystem.
Denrmal Management and Temperature Control
Förspända lager genererar mer värme än spelbaserade konstruktioner, särskilt vid högre hastigheter. Effektiv robotfogdesign inkluderar termiska hanteringsstrategier:
- Aluminiumhusmaterial med hög värmeledningsförmåga leder bort lagergenererad värme från skarven
- Cirkulationskanaler leder kylolja genom lagerzonen i högpresterande applikationer
- Temperaturövervakning via integrerade sensorer varnar kontrollsystemen för onormala termiska förhållanden innan prestandaförsämring
- Protokoll för justering av drifthastighet minskar hastigheten om lagertemperaturen överstiger de planerade tröskelvärdena
Den RB2508 maintains full performance specifications up to plus 80 degrees Celsius, with controlled performance degradation between 80 and 100 degrees Celsius. Most robot applications maintain bearing temperatures in the 40-65 degree Celsius range through proper thermal design.
Jämförande analys: RB2508 vs. alternativa lagerlösningar
För att illustrera RB2508:s tekniska fördelar, avslöjar en jämförelse av dess prestanda över nyckelparametrar med konventionella lageralternativ det tekniska fallet för val av korsade rullar:
| Prestandaparameter | RB2508 | Dubbelradsboll | Avsmalnande rullset |
|---|---|---|---|
| Radiell styvhet | 60 N/mikron | 12 N/mikron | 25 N/mikron |
| Axiell styvhet | 40 N/mikron | 5 N/mikron | 8 N/mikron |
| Momentkapacitet | 180 Nm | 20 Nm | 60 Nm |
| Antal komponenter | 1 | 2-3 | 3-6 |
| Ytterdiameter | 41 mm | 47 mm | 62 mm |
| Positionell repeterbarhet | 0,1 mm | 0,5 mm | 0,3 mm |
| Installationskomplexitet | Låg | Måttlig | Hög |
Denna jämförelse visar en grundläggande princip: RB2508 konsoliderar prestandan hos flera konventionella lagerlösningar till en enda, enklare komponent. En robotfogapplikation som kräver radiellt stöd, axiell anpassning och motstånd mot momentbelastning skulle traditionellt använda tre eller flera lagertyper. RB2508-lösningen med en enhet minskar sammansättningens komplexitet, kostnader och potentiella felpunkter samtidigt som den levererar överlägsen prestanda i alla belastningsriktningar.

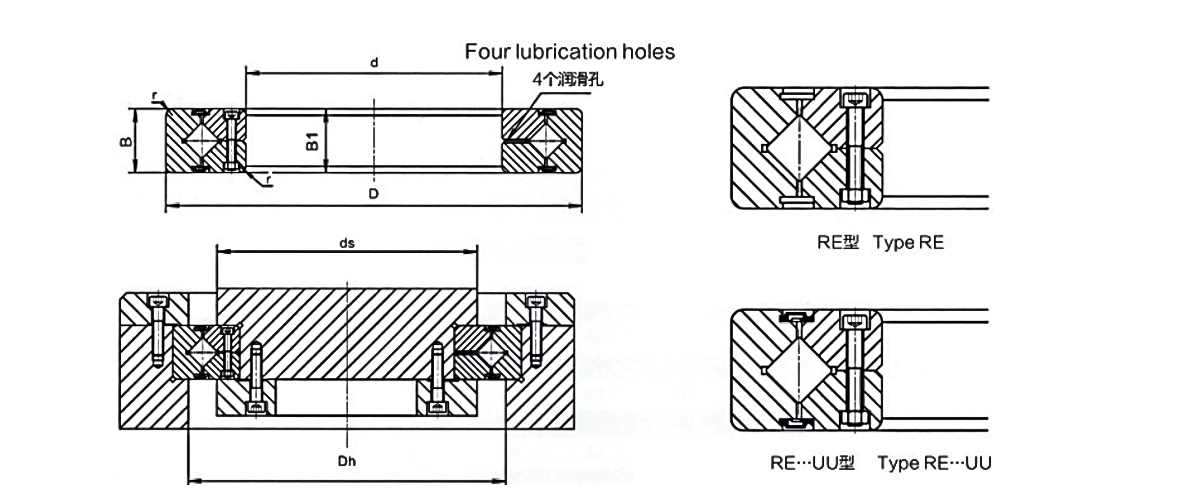

Teknisk arkitektur: RB2508 Designvisualisering
Praktiska tillämpningar: Där RB2508 utmärker sig
Kollaborativ robotfogdesign
Samarbetsrobotar som arbetar tillsammans med mänskliga arbetare kräver exceptionell precision och tillförlitlighet. RB2508:s kompakta profil och höga momentkapacitet möjliggör säker, exakt fogdesign. En typisk kollaborativ robotaxelenhet integrerar ett RB2508-lager för att stödja överarmsstrukturen samtidigt som det tar emot verktygsbyten och dynamiska lastsvängningar. Lagrets design med lågt glapp säkerställer repeterbarhet för griparpositioneringsuppgifter, medan dess förspänningsmekanism garanterar stabil drift över termiska variationer under långa arbetsskift.
Integration av industriell robot handledsenhet
Moderna robotarmar använder flera rotationsaxlar (rullning, stigning, gir) i ultrakompakta sammansättningar. Varje handledsaxel drar nytta av stöd för korsade rullager. RB2508-skalan är idealisk för rullnings- och pitchyxor i många industrirobotkonfigurationer. Lagrets förmåga att acceptera momentbelastningar utan ytterligare stödkomponenter möjliggör handledshuskonstruktioner som bibehåller verktygets centrumpunktsnoggrannhet inom 0,1 millimeter – väsentligt för precisionssvetsning, montering och bearbetningstillämpningar.
Kirurgisk och medicinsk robotik
Kirurgiska robotsystem kräver exceptionell precision och tillförlitlighet. Ledlager måste bibehålla positionsnoggrannheten inom 0,05 millimeter samtidigt som de tål kontinuerliga steriliseringscykler och rörelseprofiler med hög acceleration. RB2508:s styvhet och termiska stabilitet visar sig vara idealiska för dessa krävande krav. Lagrets låga glapp eliminerar vävnadstrauma från ledböjning, medan dess konsekventa prestanda över termiska cykler säkerställer tillförlitlighet genom upprepade steriliseringsprocedurer.
Förpacknings- och materialhanteringsautomation
Höghastighets-plock-and-place-robotar som arbetar med 100 cykler per minut utsätter ledlager för allvarliga dynamiska påfrestningar. RB2508:s förspänningsmekanism och linjekontaktgeometri fördelar stötbelastningar mer effektivt än kullager, vilket förlänger lagrets livslängd. Lagrets momentkapacitet hanterar förskjutna nyttolaster som är karakteristiska för vakuumgriparinstallationer, medan dess styvhet säkerställer konsekvent placeringsnoggrannhet under hela produktionsskiftet.
Underhåll och livslängd: Optimering av RB2508:s tillförlitlighet
Installation bästa praxis
Korrekt installation påverkar direkt lagrets prestanda och livslängd. Kritiska installationsprotokoll inkluderar:
- Verifiera husets håldiameter och ytfinish uppfyller specificerade toleranser innan lagerinstallation
- Använd precisionslageravdragare avsedda för korsade rullager för att undvika skador på inre ringar under borttagning eller installation
- Applicera lätt maskinolja på lagerhålets yta för att underlätta monteringen och förhindra skador
- Installera lagerkomponenter i ordningsföljd, bibehåll inriktning under hela monteringsprocessen
- Verifiera förspänningskraften efter installationen för att bekräfta korrekt tryckbelastning från fjädermekanismerna
Inkörningsperiod och termisk stabilisering
Nya robotinstallationer drar nytta av kontrollerade inkörningsprocedurer. Under de första 8-10 drifttimmarna kan robotar som körs med 50 procents nominell belastning att lagerkomponenterna sitter ordentligt och termiska gradienter stabiliseras. Temperaturstegring under denna period sker vanligtvis inom de första 3-4 timmarna. Gradvis belastning och hastighetsökningar under de första 40 drifttimmarna förlänger lagrets livslängd och säkerställer optimal prestanda.
Strategier för tillståndsövervakning
Moderna robotplattformar innehåller i allt högre grad system för övervakning av lagertillstånd som använder temperatur- och vibrationssensorer. Dessa möjliggör förutsägande underhåll som förlänger livslängden och förhindrar oväntade fel:
- Övervakning av lagertemperatur detekterar försämring av smörjning eller förspänningsförlust tidigt
- Vibrationsfrekvensanalys identifierar slitage på rullande element innan katastrofala fel
- Positionell repeterbarhetstrend visar att lageröverensstämmelse ökar över tiden
- Olje- eller fettanalys övervakar oxidations- och föroreningsnivåer
Livslängdsförväntningar
Välskötta RB2508-lager ger vanligtvis 10 000-15 000 drifttimmar innan de behöver bytas ut. Detta representerar en betydande livslängdsfördel jämfört med konventionella lagerlösningar när man tar hänsyn till lagrets överlägsna lastbärande förmåga. I lätta applikationer kan livslängden förlängas till 20 000 timmar. Förebyggande lagerbyte före katastrofala fel förhindrar sekundära skador på husets ytor, vilket minskar de totala reparationskostnaderna och systemets stilleståndstid.
Vanliga frågor
F1: Vad gör korsade rullager överlägsna kullager för robotfogtillämpningar?
Korsade rullager använder linjekontakt mellan rullande element och löpbanor, jämfört med punktkontakt i kullager. Denna geometri fördelar laster över större ytor, vilket möjliggör högre styvhet och lastkapacitet inom kuvert av samma storlek. Dessutom accepterar korsade rullager radiella, axiella och momentbelastningar samtidigt, vilket eliminerar behovet av flera lagertyper i enkelledsenheter.
F2: Hur förbättrar förspänningen lagerprestanda i precisionsrobotapplikationer?
Preload eliminerar internt spel genom att upprätthålla konstant kontakt mellan rullande element och löpbanor. Denna design tar bort spel och ökar lagrets styvhet dramatiskt, vilket möjliggör den precision repeterbarhet som krävs av moderna robotar. Förspänning stabiliserar också lagerdrift över temperaturvariationer genom att använda fjädermekanismer som bibehåller konsekvent tryckkraft trots termisk expansion och sammandragning.
F3: Vad är den typiska livslängden för ett RB2508-lager i kontinuerlig robotdrift?
Välskötta RB2508-lager levererar vanligtvis 10 000-15 000 drifttimmar innan de behöver bytas ut. Livslängden varierar beroende på faktiska belastningsförhållanden, driftshastighet, temperaturhantering och stränghet för underhåll av smörjning. Lätta applikationer kan uppnå 20 000 timmar, medan extrema applikationer kan behöva bytas ut efter 8 000 timmar.
F4: Kan RB2508-lager eftermonteras i befintliga robotkonstruktioner med konventionella lager?
I många fall, ja. RB2508:s kompakta profil på 25x41x8 millimeter möjliggör ofta direkt utbyte om husets toleranser kan justeras till H7-specifikationer för den yttre ringhålet. Den dramatiskt ökade lagerstyvheten kan dock kräva inställning av servostyrenheten för att förhindra styrinstabilitet. Kompatibilitetsbedömning med detaljerad dimensionsanalys och dynamisk simulering rekommenderas före implementering.
F5: Vilken smörjmetoder är bäst för RB2508-lager i högpresterande robotapplikationer?
Olje-luftsmörjsystem är att föredra för kontinuerliga applikationer, som levererar exakta oljedroppar med kontrollerade intervall. Detta tillvägagångssätt minimerar motståndet, bibehåller optimal lagertemperatur och förlänger livslängden jämfört med fettsmörjning. Fettbaserade system passar förseglade applikationer med måttliga arbetscykler och lägre hastighetskrav, vilket byter ut viss prestanda mot förenklat underhåll.
F6: Hur är RB2508:s momentlastkapacitet jämfört med konventionella lagerlösningar?
Den RB2508 provides approximately 180 Newton-meters moment capacity, substantially exceeding equivalent-sized conventional bearing solutions. Tapered roller bearing sets of similar outer diameter typically provide 60 Newton-meters, while ball bearing configurations provide only 15-20 Newton-meters. This moment-load advantage is critical for handling off-axis payloads in robot gripper and tool-mounting applications.
F7: Vilka hustoleransspecifikationer är avgörande för optimal RB2508-prestanda?
Den outer ring housing bore requires H7 tolerance to ensure tight fit preventing radial movement. The inner ring bore demands P5 or better tolerance class to maintain concentricity. Surface runout should not exceed 0.05 millimeters on outer surfaces and 0.03 millimeters on inner surfaces. These precision requirements ensure that bearing rigidity advantages are fully realized in the assembled joint.
F8: Finns RB2508 lagervarianter tillgängliga för olika belastningskrav?
Ja, tillverkare erbjuder serier med korsade rullager som sträcker sig från mindre lättviktsvarianter för lätta applikationer till större enheter med hög kapacitet för tung industriell användning. RB2508 är optimerad för robotapplikationer som kräver balanserad radiell, axiell och momentbelastningskapacitet i kompakt utrymme. Mindre varianter (RB2006) passar lätta samarbetsrobotar, medan större varianter rymmer tyngre industriarmar.
F9: Hur påverkar temperaturen RB2508-lagrets prestanda och livslängd?
Standard RB2508-lager upprätthåller fulla prestandaspecifikationer från minus 10 till plus 80 grader Celsius. Över 80 grader minskar smörjmedlets viskositet och förspänningsfjäderkraften minskar, vilket minskar styvheten och ökar slitaget. Effektiv värmehantering genom husdesign och kylsystem håller lagertemperaturen i det optimala intervallet 40-65 grader Celsius, vilket maximerar livslängden och prestandakonsistensen.
F10: Hur jämför RB2508-prestanda mellan lätta och extrema robotapplikationer?
Den RB2508 excels in both application categories. In light-duty collaborative robot arms, the bearing's low friction and exceptional repeatability enable precise gripper control. In extreme-duty high-speed pick-and-place systems, the bearing's preload and line-contact geometry absorb dynamic impact loads effectively, extending service life compared to conventional bearings. The single bearing solution's versatility across duty-cycle ranges makes it an ideal standardized component for diverse robot platforms.
