7200 BECBP vinkelkontaktkullager

Vinkelkontaktkullager (ACBB) har inre och yttre ringbanor som är förskjutna i förhållande till varandra i lageraxelns riktning. Detta innebär att dessa lager är konstruerade för att klara kombinerade belastningar, som inkluderar både radiella belastningar och axiella belastningar.

Contact Us Kontakta oss
FÖREGÅENDE:3200 A-2ZTN9/MT33 Dubbelradig vinkelkontaktkullager NÄSTA:Fyrpunktskontakt vinkelkontaktkullager
  • Beskrivning
  • Specifikationer
  • Kontakta oss

Nyckelegenskaper och fördelar
Hög belastningskapacitet och styvhet: På grund av sin design, som möjlig inkorporering av fler rullande element (kulor) än spårkullager, har de en högre lastbärande kapacitet och bättre styvhet för samma storlek.

Kombinerad lastboende: De kan samtidigt ta emot radiella belastningar och enkelriktade axiella belastningar. Justering av kontaktvinkelns storlek möjlig variation i förhållandet mellan radiell och axiell lastkapacitet.

Lämplig för hög hastighet och hög precision: Dessa lager är idealiska för applikationer som involverar höga rotationshastigheter och högprecisionspositionering, särskilt i sammanhang som verktygsmaskiner.

Flexibel installation: De kan monteras individuellt (enkelt) eller i par (såsom rygg mot rygg, yta mot yta eller tandem) för att ta emot dubbelriktade axiella belastningar och uppnå högre styvhet. Installation och justeringsprocessen är enkel.

Bra driftprestanda: De uppvisar utmärkta accelerations- och retardationsegenskaper, vilket gör det enkelt att starta och stoppa.

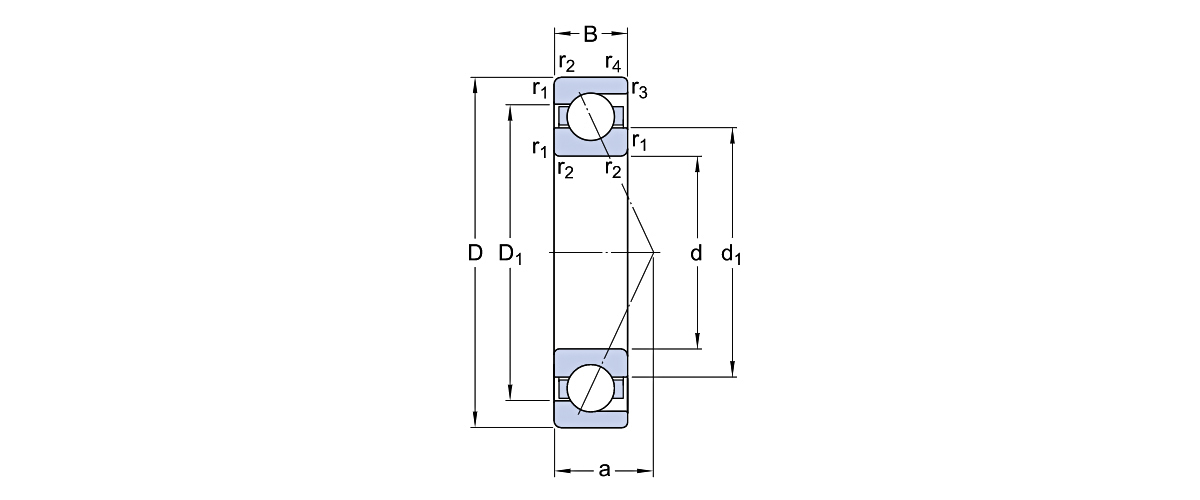

Grundmått Grundläggande belastningsgrad Hastighetsbetyg Mässa Modellllllllllllllllllll
dynamisk statisk Referenshastighet Begränsande hastighet Lager nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
10 30 9 6.318 3.015 27000 27000 0.036 7200 BECBP lager
10 30 9 6.318 3.015 27000 27000 0.03 7200 BEP lager
12 32 10 6.849 3.42 25200 23400 0.036 7201 BECBP Lager
12 32 10 6.849 3.42 25200 23400 0.036 7201 BEGAP Lager
12 32 10 6.849 3.42 25200 23400 0.036 7201 BEP Lager
12 37 12 9.54 4.5 23400 18000 0.06 7301 BE-2RZP Lager
12 37 12 9.54 4.5 23400 21600 0.06 7301 BEP Lager
15 35 11 7.488 3.96 21600 18000 0.045 7202 BE-2RZP Lager
15 35 11 7.488 3.96 21600 21600 0.045 7202 BEP lager
15 35 11 7.92 4.185 21600 23400 0.045 7202 BECBP Lager
15 35 11 7.92 4.185 21600 23400 0.045 7202 BEGAP Lager
15 35 11 7.92 4.185 21600 23400 0.045 7202 BEGBP Lager
15 35 11 9.18 4.68 23400 36000 0.045 7202 ACCBM lager
15 42 13 11.7 6.03 19800 15300 0.082 7302 BE-2RZP Lager
15 42 13 11.7 6.03 19800 18000 0.08 7302 BECBP Lager
15 42 13 11.7 6.03 19800 18000 0.08 7302 BEP Lager
17 40 12 9.36 4.95 18000 18000 0.065 7203 BEY Lager
17 40 12 9.36 4.95 19800 15300 0.063 7203 BE-2RZP Lager
17 40 12 9.36 4.95 19800 18000 0.065 7203 BEP Lager
17 40 12 9.9 5.265 19800 19800 0.065 7203 BECBP Lager
17 40 12 9.9 5.265 19800 19800 0.065 7203 BEGAP Lager
17 40 12 9.9 5.265 19800 25200 0.065 7203 BECBM Lager
17 40 12 11.25 6.03 21600 30600 0.065 7203 ACCBM lager
17 47 14 14.31 7.47 18000 13500 0.1 7303 BE-2RZP Lager
17 47 14 14.31 7.47 18000 17100 0.11 7303 BECBP Lager
17 47 14 14.31 7.47 18000 17100 0.11 7303 BEGAP Lager
17 47 14 14.31 7.47 18000 17100 0.11 7303 BEP Lager
20 47 14 11.97 6.885 17100 12600 0.15 7204 BE-2RZP Lager
20 47 14 11.97 6.885 17100 16200 0.11 7204 BEP Lager

Grundmått Grundläggande belastningsgrad Hastighetsbetyg Mässa Modellllllllllllllllllll
dynamisk statisk Referenshastighet Begränsande hastighet Lager nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
20 47 14 12.87 7.335 17100 17100 0.11 7204 BECBJ Lager
20 47 14 12.87 7.335 17100 17100 0.11 7204 BECBP Lager
20 47 14 12.87 7.335 17100 17100 0.11 7204 BECBPH Lager
20 47 14 12.87 7.335 17100 17100 0.11 7204 BECBY Lager
20 47 14 12.87 7.335 17100 17100 0.11 7204 BEGAP Lager
20 47 14 12.87 7.335 17100 17100 0.11 7204 BEGBP Lager
20 47 14 12.87 7.335 17100 21600 0.11 7204 BECBM Lager
20 47 14 14.4 8.37 18000 27000 0.11 7204 ACCBM lager
20 52 15 15.66 8.55 15300 11700 0.14 7304 BE-2RZP Lager
20 52 15 15.66 8.55 15300 14400 0.14 7304 BEP Lager
20 52 15 17.1 9 15300 16200 0.14 7304 BECBP Lager
20 52 15 17.1 9 15300 16200 0.14 7304 BECBPH Lager
20 52 15 17.1 9 15300 16200 0.14 7304 BEGAP Lager
20 52 15 17.1 9 15300 16200 0.14 7304 BEGBP Lager
20 52 15 17.1 9 15300 19800 0.14 7304 BECBM Lager
20 52 15 17.1 9 16200 16200 0.14 7304 BECBY Lager
20 52 15 18.72 10.08 17100 23400 0.14 7304 ACCBM lager
25 52 15 13.32 8.37 14400 10800 0.13 7205 BE-2RZP Lager
25 52 15 13.32 8.37 14400 13500 0.13 7205 BEP Lager
25 52 15 13.32 8.37 14400 13500 0.13 7205 BEY Lager
25 52 15 14.04 9 14400 15300 0.13 7205 BECBP Lager
25 52 15 14.04 9 14400 15300 0.13 7205 BECBPH Lager
25 52 15 14.04 9 14400 15300 0.13 7205 BECBY Lager
25 52 15 14.04 9 14400 15300 0.13 7205 BEGAP Lager
25 52 15 14.04 9 14400 15300 0.13 7205 BEGAY Lager
25 52 15 14.04 9 14400 15300 0.13 7205 BEGBY Lager
25 52 15 14.04 9 14400 18000 0.13 7205 BECBM Lager
25 52 15 16.2 10.26 15300 23400 0.13 7205 ACCBM lager
25 62 17 21.78 12.6 12600 9900 0.23 7305 BE-2RZP Lager
25 62 17 21.78 12.6 12600 12600 0.23 7305 BEP Lager

Grundmått Grundläggande belastningsgrad Hastighetsbetyg Mässa Modellllllllllllllllllll
dynamisk statisk Referenshastighet Begränsande hastighet Lager nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
25 62 17 23.85 13.77 12600 13500 0.23 7305 BECBP Lager
25 62 17 26.5 15.3 14000 15000 0.23 7305 BECBPH Lager
25 62 17 26.5 15.3 14000 15000 0.23 7305 BECBY Lager
25 62 17 26.5 15.3 14000 15000 0.23 7305 BEGAP Lager
25 62 17 26.5 15.3 14000 15000 0.23 7305 BEGBP Lager
25 62 17 26.5 15.3 14000 15000 0.23 7305 BEGBY Lager
25 62 17 26.5 15.3 14000 19000 0.23 7305 BECBM Lager
25 62 17 29 17 15000 22000 0.23 7305 ACCBM lager
25 80 21 39.7 23.6 11000 15000 0.61 7405 BCBM lager
25 80 21 39.7 23.6 11000 15000 0.61 7405 BM Lager
30 62 16 22.5 14.3 13000 10000 0.2 7206 BE-2RZP Lager
30 62 16 22.5 14.3 13000 13000 0.2 7206 BEP Lager
30 62 16 24 15.6 13000 14000 0.2 7206 BECBP Lager
30 62 16 24 15.6 13000 14000 0.2 7206 BECBPH Lager
30 62 16 24 15.6 13000 14000 0.2 7206 BEGAP Lager
30 62 16 24 15.6 13000 14000 0.2 7206 BEGBP Lager
30 62 16 24 15.6 13000 18000 0.2 7206 BECBM Lager
30 62 16 24 15.6 14000 14000 0.2 7206 BECBY Lager
30 62 16 24 15.6 14000 14000 0.2 7206 BEGAJ Lager
30 62 16 24 15.6 14000 14000 0.2 7206 BEGAY Lager
30 62 16 27.5 17.3 15000 20000 0.2 7206 ACCBM lager
30 72 19 32.5 19.3 12000 9500 0.35 7306 BE-2RZP Lager
30 72 19 32.5 19.3 12000 12000 0.35 7306 BEP Lager
30 72 19 32.5 19.3 12000 16000 0.35 7306 BEGBM Lager
30 72 19 35.5 21.2 12000 13000 0.35 7306 BECBP Lager
30 72 19 35.5 21.2 12000 13000 0.35 7306 BEGAP Lager
30 72 19 35.5 21.2 12000 13000 0.35 7306 BEGAPH Lager
30 72 19 35.5 21.2 12000 13000 0.35 7306 BEGBP Lager
30 72 19 35.5 21.2 12000 16000 0.35 7306 BECBM Lager
30 72 19 35.5 21.2 12000 16000 0.35 7306 BEGAM Lager

Grundmått Grundläggande belastningsgrad Hastighetsbetyg Mässa Modellllllllllllllllllll
dynamisk statisk Referenshastighet Begränsande hastighet Lager nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
30 72 19 35.5 21.2 13000 13000 0.35 7306 BECBY Lager
30 72 19 31.95 19.08 11700 11700 0.34 7306 BEGBY Lager
30 72 19 35.1 21.24 11700 17100 0.34 7306 ACCBM lager
30 90 23 42.75 26.1 9000 11700 0.83 7406 BCBM lager
30 90 23 42.75 26.1 9000 11700 0.83 7406 BM Lager
35 72 17 26.19 17.1 9900 8100 0.35 7207 BE-2RZP Lager
35 72 17 26.19 17.1 9900 9900 0.35 7207 BEP Lager
35 72 17 27.9 18.72 9900 10800 0.35 7207 BECBP Lager
35 72 17 27.9 18.72 9900 10800 0.35 7207 BECBPH Lager
35 72 17 27.9 18.72 9900 10800 0.35 7207 BEGAP Lager
35 72 17 27.9 18.72 9900 10800 0.35 7207 BEGBP Lager
35 72 17 27.9 18.72 9900 13500 0.35 7207 BECBM Lager
35 72 17 27.9 18.72 9900 13500 0.35 7207 BEGAM Lager
35 72 17 27.9 18.72 10800 10800 0.35 7207 BECBY Lager
35 72 17 27.9 18.72 10800 10800 0.35 7207 BEGAY Lager
35 72 17 27.9 18.72 10800 10800 0.35 7207 BEGBY Lager
35 72 17 31.95 20.88 10800 16200 0.35 7207 ACCBM lager
35 80 21 35.1 22.05 9900 7650 0.45 7307 BE-2RZP Lager
35 80 21 35.1 22.05 9900 9000 0.45 7307 BEP Lager
35 80 21 37.35 23.85 9900 9900 0.45 7307 BECBP Lager
35 80 21 37.35 23.85 9900 9900 0.45 7307 BECBY Lager
35 80 21 37.35 23.85 9900 9900 0.45 7307 BEGAP Lager
35 80 21 37.35 23.85 9900 9900 0.45 7307 BEGAPH Lager
35 80 21 37.35 23.85 9900 9900 0.45 7307 BEGBP Lager
35 80 21 37.35 23.85 9900 12600 0.45 7307 BECBM Lager
35 80 21 37.35 23.85 9900 12600 0.45 7307 BEGAM Lager
35 80 21 41.85 27 9900 15300 0.45 7307 ACCBM lager
35 100 25 54.45 34.2 8100 10800 1.1 7407 BCBM lager
35 100 25 54.45 34.2 8100 10800 1.1 7407 BM Lager
40 80 18 31.05 21.6 9000 7200 0.42 7208 BE-2RZP Lager

Grundmått Grundläggande belastningsgrad Hastighetsbetyg Mässa Modellllllllllllllllllll
dynamisk statisk Referenshastighet Begränsande hastighet Lager nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
40 80 18 31.05 21.6 9000 9000 0.42 7208 BEP Lager
40 80 18 32.85 23.4 9000 9900 0.37 7208 BECBJ Lager
40 80 18 32.85 23.4 9000 9900 0.37 7208 BECBP Lager
40 80 18 32.85 23.4 9000 9900 0.37 7208 BECBPH Lager
40 80 18 32.85 23.4 9000 9900 0.37 7208 BEGAP Lager
40 80 18 32.85 23.4 9000 11700 0.37 7208 BECBM Lager
40 80 18 32.85 23.4 9900 9900 0.37 7208 BECBY Lager
40 80 18 32.85 23.4 9900 9900 0.37 7208 BEGAY Lager
40 80 18 32.85 23.4 9900 9900 0.37 7208 BEGBY Lager
40 80 18 37.35 26.1 9900 14400 0.37 7208 ACCBM lager
40 90 23 41.58 27.45 8550 6750 0.62 7308 BE-2RZP Lager
40 90 23 41.58 27.45 8550 8100 0.62 7308 BEP Lager
40 90 23 45 29.25 8550 9000 0.62 7308 BECAP Lager
40 90 23 45 29.25 8550 9000 0.62 7308 BECBJ Lager
40 90 23 45 29.25 8550 9000 0.62 7308 BECBP Lager
40 90 23 45 29.25 8550 9000 0.62 7308 BEGAP Lager
40 90 23 45 29.25 8550 9000 0.62 7308 BEGAPH Lager
40 90 23 45 29.25 8550 9000 0.62 7308 BEGBP Lager
40 90 23 45 29.25 8550 10800 0.62 7308 BECBM Lager
40 90 23 45 29.25 8550 10800 0.62 7308 BEGAM Lager
40 90 23 45 29.25 8550 10800 0.62 7308 BEGBM Lager
40 90 23 45 29.25 9000 9000 0.62 7308 BECBY Lager
40 90 23 45 29.25 9000 9000 0.62 7308 BEGBY Lager
40 90 23 50.4 32.4 9000 13500 0.62 7308 ACCBM lager
40 110 27 63.18 40.5 7200 9900 1.4 7408 BCBM lager
40 110 27 63.18 40.5 7200 9900 1.4 7408 BGBM lager
40 110 27 63.18 40.5 7200 9900 1.4 7408 BM Lager
45 85 19 32.22 23.4 8550 6750 0.52 7209 BE-2RZP Lager
45 85 19 32.22 23.4 8550 8100 0.52 7209 BEP Lager
45 85 19 34.2 25.65 8550 9000 0.52 7209 BECBJ Lager

Grundmått Grundläggande belastningsgrad Hastighetsbetyg Mässa Modellllllllllllllllllll
dynamisk statisk Referenshastighet Begränsande hastighet Lager nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
45 85 19 34.2 25.65 8550 9000 0.52 7209 BECBP Lager
45 85 19 34.2 25.65 8550 9000 0.42 7209 BEGAP Lager
45 85 19 34.2 25.65 8550 9000 0.42 7209 BEGAPH Lager
45 85 19 34.2 25.65 8550 10800 0.42 7209 BECBM Lager
45 85 19 34.2 25.65 9000 9000 0.42 7209 BECBY Lager
45 85 19 34.2 25.65 9000 9000 0.42 7209 BEGAY Lager
45 85 19 34.2 25.65 9000 9000 0.42 7209 BEGBY Lager
45 85 19 39.6 28.8 9000 13500 0.42 7209 ACCBM lager
45 100 25 50.31 33.75 7650 6030 0.85 7309 BE-2RZP Lager
45 100 25 50.31 33.75 7650 7200 0.85 7309 BEP Lager
45 100 25 54.9 36.45 7650 8100 0.85 7309 BECAP Lager
45 100 25 54.9 36.45 7650 8100 0.85 7309 BECBJ Lager
45 100 25 54.9 36.45 7650 8100 0.85 7309 BECBP Lager
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGAM Lager
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGAP Lager
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGAPH Lager
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGBP Lager
45 100 25 54.9 36.45 7650 9900 0.85 7309 BECBM Lager
45 100 25 54.9 36.45 8100 8100 0.85 7309 BECBY Lager
45 100 25 54.9 36.45 8100 8100 0.85 7309 BEGBY Lager
45 100 25 61.2 40.95 8100 11700 0.85 7309 ACCBM lager
45 120 29 76.68 49.5 6750 6750 1.55 7409 BCBM lager
45 120 29 76.68 49.5 6750 6750 1.55 7409 BGBM lager
45 120 29 76.68 49.5 6750 6750 1.55 7409 BGM Lager
50 90 20 33.93 25.65 8100 6300 0.55 7210 BE-2RZP Lager
50 90 20 33.93 25.65 8100 7650 0.55 7210 BEP Lager
50 90 20 36 27.9 8100 8100 0.55 7210 BECBJ Lager
50 90 20 36 27.9 8100 8100 0.55 7210 BECBP Lager
50 90 20 36 27.9 8100 8100 0.55 7210 BECBPH Lager
50 90 20 36 27.9 8100 8100 0.55 7210 BECBY Lager

Grundmått Grundläggande belastningsgrad Hastighetsbetyg Mässa Modellllllllllllllllllll
dynamisk statisk Referenshastighet Begränsande hastighet Lager nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
45 85 19 34.2 25.65 8550 9000 0.52 7209 BECBP Lager
45 85 19 34.2 25.65 8550 9000 0.42 7209 BEGAP Lager
45 85 19 34.2 25.65 8550 9000 0.42 7209 BEGAPH Lager
45 85 19 34.2 25.65 8550 10800 0.42 7209 BECBM Lager
45 85 19 34.2 25.65 9000 9000 0.42 7209 BECBY Lager
45 85 19 34.2 25.65 9000 9000 0.42 7209 BEGAY Lager
45 85 19 34.2 25.65 9000 9000 0.42 7209 BEGBY Lager
45 85 19 39.6 28.8 9000 13500 0.42 7209 ACCBM lager
45 100 25 50.31 33.75 7650 6030 0.85 7309 BE-2RZP Lager
45 100 25 50.31 33.75 7650 7200 0.85 7309 BEP Lager
45 100 25 54.9 36.45 7650 8100 0.85 7309 BECAP Lager
45 100 25 54.9 36.45 7650 8100 0.85 7309 BECBJ Lager
45 100 25 54.9 36.45 7650 8100 0.85 7309 BECBP Lager
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGAM Lager
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGAP Lager
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGAPH Lager
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGBP Lager
45 100 25 54.9 36.45 7650 9900 0.85 7309 BECBM Lager
45 100 25 54.9 36.45 8100 8100 0.85 7309 BECBY Lager
45 100 25 54.9 36.45 8100 8100 0.85 7309 BEGBY Lager
45 100 25 61.2 40.95 8100 11700 0.85 7309 ACCBM lager
45 120 29 76.68 49.5 6750 6750 1.55 7409 BCBM lager
45 120 29 76.68 49.5 6750 6750 1.55 7409 BGBM lager
45 120 29 76.68 49.5 6750 6750 1.55 7409 BGM Lager
50 90 20 33.93 25.65 8100 6300 0.55 7210 BE-2RZP Lager
50 90 20 33.93 25.65 8100 7650 0.55 7210 BEP Lager
50 90 20 36 27.9 8100 8100 0.55 7210 BECBJ Lager
50 90 20 36 27.9 8100 8100 0.55 7210 BECBP Lager
50 90 20 36 27.9 8100 8100 0.55 7210 BECBPH Lager
50 90 20 36 27.9 8100 8100 0.55 7210 BECBY Lager

Grundmått Grundläggande belastningsgrad Hastighetsbetyg Mässa Modellllllllllllllllllll
dynamisk statisk Referenshastighet Begränsande hastighet Lager nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
55 100 21 44.1 36 7200 9000 0.62 7211 BECBM Lager
55 100 21 51.3 40.5 7650 10800 0.62 7211 ACCBM lager
55 120 29 71.37 49.5 6300 6030 1.4 7311 BEP Lager
55 120 29 76.5 54 6300 6300 1.4 7311 BECBJ Lager
55 120 29 76.5 54 6300 6300 1.4 7311 BECBP Lager
55 120 29 76.5 54 6300 6300 1.4 7311 BECBPH Lager
55 120 29 76.5 54 6300 6300 1.4 7311 BEGAP Lager
55 120 29 76.5 54 6300 6300 1.4 7311 BEGAY Lager
55 120 29 76.5 54 6300 6300 1.4 7311 BEGBP Lager
55 120 29 76.5 54 6300 6300 1.4 7311 BEGBY Lager
55 120 29 76.5 54 6300 8100 1.4 7311 BECBM Lager
55 120 29 76.5 54 6300 8100 1.4 7311 BECCM Lager
55 120 29 76.5 54 6300 8100 1.4 7311 BEGAM Lager
55 120 29 76.5 54 6300 8100 1.4 7311 BEGBM Lager
55 120 29 81 58.95 6300 6300 1.4 7311 BECBY Lager
55 120 29 86.85 60.3 6750 9900 1.4 7311 ACCBM lager
55 140 33 99.9 68.85 5670 7200 2.75 7411 BCBM lager
55 140 33 99.9 68.85 5670 7200 2.75 7411 BGAM Lager
55 140 33 99.9 68.85 5670 7200 2.75 7411 BGBM lager
55 140 33 99.9 68.85 5670 7200 2.75 7411 BGM-lager
55 140 33 99.9 68.85 5670 7200 2.75 7411 BM Lager
60 110 22 51.48 40.95 6300 6300 0.8 7212 BEP Lager
60 110 22 54.9 45 6300 6750 0.8 7212 BECBJ Lager
60 110 22 54.9 45 6300 6750 0.8 7212 BECBP Lager
60 110 22 54.9 45 6300 6750 0.8 7212 BECBPH Lager
60 110 22 54.9 45 6300 6750 0.8 7212 BECBY Lager
60 110 22 54.9 45 6300 6750 0.8 7212 BEGAP Lager
60 110 22 54.9 45 6300 6750 0.8 7212 BEGBP Lager
60 110 22 54.9 45 6300 8550 0.8 7212 BECBM Lager
60 110 22 54.9 45 6300 8550 0.8 7212 BEGAM Lager

Grundmått Grundläggande belastningsgrad Hastighetsbetyg Mässa Modellllllllllllllllllll
dynamisk statisk Referenshastighet Begränsande hastighet Lager nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
60 110 22 62.55 50.4 7200 9900 0.8 7212 ACCBM lager
60 130 31 86.04 62.55 5670 5400 1.75 7312 BEP Lager
60 130 31 93.6 68.85 5670 6030 1.75 7312 BECAP Lager
60 130 31 93.6 68.85 5670 6030 1.75 7312 BECBJ Lager
60 130 31 93.6 68.85 5670 6030 1.75 7312 BECBP Lager
60 130 31 93.6 68.85 5670 6030 1.75 7312 BECBPH Lager
60 130 31 93.6 68.85 5670 6030 1.75 7312 BECBY Lager
60 130 31 93.6 68.85 5670 6030 1.75 7312 BEGAP Lager
60 130 31 93.6 68.85 5670 6030 1.75 7312 BEGAY Lager
60 130 31 93.6 68.85 5670 6030 1.75 7312 BEGBP Lager
60 130 31 93.6 68.85 5670 6030 1.75 7312 BEGBY Lager
60 130 31 93.6 68.85 5670 7650 1.75 7312 BECBM Lager
60 130 31 93.6 68.85 5670 7650 1.75 7312 BECCM Lager
60 130 31 93.6 68.85 5670 7650 1.75 7312 BEGAM Lager
60 130 31 93.6 68.85 5670 7650 1.75 7312 BEGBM Lager
60 130 31 104.4 76.5 6300 9000 1.75 7312 ACCBM lager
60 150 35 107.1 77.85 5040 6750 3.3 7412 BCBM lager
60 150 35 107.1 77.85 5040 6750 3.3 7412 BGAM Lager
60 150 35 107.1 77.85 5040 6750 3.3 7412 BGBM lager
60 150 35 107.1 77.85 5040 6750 3.3 7412 BM Lager
65 120 23 59.67 48.6 6030 5670 1 7213 BEGAF Lager
65 120 23 59.67 48.6 6030 5670 1 7213 BEP Lager
65 120 23 62.55 51.3 6030 6030 1 7213 BECBJ Lager
65 120 23 62.55 51.3 6030 6030 1 7213 BECBP Lager
65 120 23 62.55 51.3 6030 6030 1 7213 BECBY Lager
65 120 23 62.55 51.3 6030 6030 1 7213 BEGAP Lager
65 120 23 62.55 51.3 6030 6030 1 7213 BEGAPH Lager
65 120 23 62.55 51.3 6030 7650 1 7213 BECBM Lager
65 120 23 73.35 58.95 6300 9000 1 7213 ACCBM lager
65 140 33 97.2 72 5400 5040 2.15 7313 BECBF Lager

Grundmått Grundläggande belastningsgrad Hastighetsbetyg Mässa Modellllllllllllllllllll
dynamisk statisk Referenshastighet Begränsande hastighet Lager nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
65 140 33 97.2 72 5400 5040 2.15 7313 BEGAF Lager
65 140 33 97.2 72 5400 5040 2.15 7313 BEP Lager
65 140 33 104.4 77.85 5400 5670 2.15 7313 BECBJ Lager
65 140 33 104.4 77.85 5400 5670 2.15 7313 BECBP Lager
65 140 33 104.4 77.85 5400 5670 2.15 7313 BECBPH Lager
65 140 33 104.4 77.85 5400 5670 2.15 7313 BECBY Lager
65 140 33 104.4 77.85 5400 5670 2.15 7313 BEGAP Lager
65 140 33 104.4 77.85 5400 5670 2.15 7313 BEGBP Lager
65 140 33 104.4 77.85 5400 5670 2.15 7313 BEGBY Lager
65 140 33 104.4 77.85 5400 7200 2.15 7313 BECBM Lager
65 140 33 104.4 77.85 5400 7200 2.15 7313 BECCM Lager
65 140 33 104.4 77.85 5400 7200 2.15 7313 BEGAM Lager
65 140 33 104.4 77.85 5400 7200 2.15 7313 BEGBM Lager
65 140 33 118.8 86.85 5670 8550 2.15 7313 ACCBM lager
65 160 37 117 86.85 4770 4770 4 7413 BGBM lager
65 160 37 117 86.85 4770 6300 4 7413 BCBM lager
69.85 158.75 34.925 124.2 93.6 5400 5400 3.6 AMS 22 ABP-lager
70 125 24 60.84 50.4 5670 5400 1.1 7214 BEGAF Lager
70 125 24 60.84 50.4 5670 5400 1.1 7214 BEP Lager
70 125 24 64.8 54 5670 5670 1.1 7214 BECBJ Lager
70 125 24 64.8 54 5670 5670 1.1 7214 BECBP Lager
70 125 24 64.8 54 5670 5670 1.1 7214 BECBPH Lager
70 125 24 64.8 54 5670 5670 1.1 7214 BECBY Lager
70 125 24 64.8 54 5670 5670 1.1 7214 BEGAP Lager
70 125 24 64.8 54 5670 7200 1.1 7214 BECBM Lager
70 125 24 64.8 54 5670 7200 1.1 7214 BEGAM Lager
70 125 24 74.7 61.2 6030 9000 1.1 7214 ACCBM lager
70 150 35 107.1 81 5040 4770 2.65 7314 BEGAF Lager
70 150 35 107.1 81 5040 4770 2.65 7314 BEP Lager
70 150 35 114.3 88.2 5040 5040 2.65 7314 BECAP Lager

Grundmått Grundläggande belastningsgrad Hastighetsbetyg Mässa Modellllllllllllllllllll
dynamisk statisk Referenshastighet Begränsande hastighet Lager nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
70 150 35 114.3 88.2 5040 5040 2.65 7314 BECBJ Lager
70 150 35 114.3 88.2 5040 5040 2.65 7314 BECBP Lager
70 150 35 114.3 88.2 5040 5040 2.65 7314 BECBPH Lager
70 150 35 114.3 88.2 5040 5040 2.65 7314 BECBY Lager
70 150 35 114.3 88.2 5040 5040 2.65 7314 BEGAJ Lager
70 150 35 114.3 88.2 5040 5040 2.65 7314 BEGAP Lager
70 150 35 114.3 88.2 5040 5040 2.65 7314 BEGAPH Lager
70 150 35 114.3 88.2 5040 5040 2.65 7314 BEGAY Lager
70 150 35 114.3 88.2 5040 5040 2.65 7314 BEGBY Lager
70 150 35 114.3 88.2 5040 6300 2.65 7314 BECBM Lager
70 150 35 114.3 88.2 5040 6300 2.65 7314 BEGAM Lager
70 150 35 128.7 99 5400 7650 2.65 7314 ACCBM lager
70 180 42 143.1 114.3 4320 5670 5.8 7414 BCBM lager
70 180 42 143.1 114.3 4320 5670 5.8 7414 BGAM Lager
75 130 25 63.18 54 5400 5040 1.2 7215 BEP Lager
75 130 25 66.15 58.95 5400 5670 1.2 7215 BECBJ Lager
75 130 25 66.15 58.95 5400 5670 1.2 7215 BECBP Lager
75 130 25 66.15 58.95 5400 5670 1.2 7215 BECBPH Lager
75 130 25 66.15 58.95 5400 5670 1.2 7215 BEGAP Lager
75 130 25 66.15 58.95 5400 7200 1.2 7215 BECBM Lager
75 130 25 66.15 58.95 5670 5670 1.2 7215 BECBY Lager
75 130 25 66.15 58.95 5670 5670 1.2 7215 BEGAM Lager
75 130 25 66.15 58.95 5670 5670 1.2 7215 BEGAY Lager
75 160 37 112.5 88.2 4770 4500 3.2 7315 BEP Lager
75 160 37 118.8 93.6 4770 4770 3.2 7315 BECBJ Lager
75 160 37 118.8 93.6 4770 4770 3.2 7315 BECBP Lager
75 160 37 118.8 93.6 4770 4770 3.2 7315 BECBY Lager
75 160 37 118.8 93.6 4770 4770 3.2 7315 BEGAP Lager
75 160 37 118.8 93.6 4770 4770 3.2 7315 BEGAPH Lager
75 160 37 118.8 93.6 4770 6030 3.2 7315 BECBM Lager

Grundmått Grundläggande belastningsgrad Hastighetsbetyg Mässa Modellllllllllllllllllll
dynamisk statisk Referenshastighet Begränsande hastighet Lager nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
75 160 37 118.8 93.6 4770 6030 3.2 7315 BEGAM Lager
75 190 45 151.2 126 4050 5400 6.85 7415 BCBM lager
75 190 45 151.2 126 4050 5400 6.85 7415 BGAM lager
75 190 45 151.2 126 4050 5400 6.85 7415 BGBM lager
76.2 177.8 39.688 146.7 123.3 4770 4500 5.21 AMS 24 ABP-lager
80 140 26 72.54 62.55 5040 4770 1.45 7216 BEGAF Lager
80 140 26 72.54 62.55 5040 4770 1.45 7216 BEGAP Lager
80 140 26 72.54 62.55 5040 4770 1.45 7216 BEP Lager
80 140 26 76.5 67.5 5040 5040 1.45 7216 BECBJ Lager
80 140 26 76.5 67.5 5040 5040 1.45 7216 BECBP Lager
80 140 26 76.5 67.5 5040 5040 1.45 7216 BECBPH Lager
80 140 26 76.5 67.5 5040 5040 1.45 7216 BECBY Lager
80 140 26 76.5 67.5 5040 5040 1.45 7216 BEGAPH Lager
80 140 26 76.5 67.5 5040 6300 1.45 7216 BECBM Lager
80 140 26 76.5 67.5 5040 6300 1.45 7216 BEGAM Lager
80 170 39 121.5 99 4500 4050 3.8 7316 BEP Lager
80 170 39 128.7 106.2 4500 4500 3.8 7316 BECBJ Lager
80 170 39 128.7 106.2 4500 4500 3.8 7316 BECBP Lager
80 170 39 128.7 106.2 4500 4500 3.8 7316 BECBPH Lager
80 170 39 128.7 106.2 4500 4500 3.8 7316 BECBY Lager
80 170 39 128.7 106.2 4500 4500 3.8 7316 BEGAP Lager
80 170 39 128.7 106.2 4500 4500 3.8 7316 BEGAY Lager
80 170 39 128.7 106.2 4500 4500 3.8 7316 BEGBY Lager
80 170 39 128.7 106.2 4500 5670 3.8 7316 BECBM Lager
80 170 39 128.7 106.2 4500 5670 3.8 7316 BECCM Lager
80 170 39 128.7 106.2 4500 5670 3.8 7316 BEGAM Lager
80 200 48 160.2 137.7 3600 3870 8.1 7416 GAM lager
80 200 48 160.2 137.7 3600 3870 8.1 7416 M Lager
80 200 48 160.2 137.7 3870 3870 8.1 7416 CBM-lager
85 150 28 86.04 74.7 4770 4500 1.85 7217 BEGAF Lager

Grundmått Grundläggande belastningsgrad Hastighetsbetyg Mässa Modellllllllllllllllllll
dynamisk statisk Referenshastighet Begränsande hastighet Lager nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
85 150 28 86.04 74.7 4770 4500 1.85 7217 BEGAP Lager
85 150 28 86.04 74.7 4770 4500 1.85 7217 BEP Lager
85 150 28 91.8 81 4770 4770 1.85 7217 BECBJ Lager
85 150 28 91.8 81 4770 4770 1.85 7217 BECBP Lager
85 150 28 91.8 81 4770 4770 1.85 7217 BECBY Lager
85 150 28 91.8 81 4770 6030 1.85 7217 BECBM Lager
85 180 41 131.4 109.8 4050 3870 4.61 7317 BECBF Lager
85 180 41 131.4 109.8 4050 3870 4.61 7317 BEGAF Lager
85 180 41 131.4 109.8 4050 3870 4.61 7317 BEP Lager
85 180 41 140.4 118.8 4050 4320 4.61 7317 BECBJ Lager
85 180 41 140.4 118.8 4050 4320 4.61 7317 BECBP Lager
85 180 41 140.4 118.8 4050 4320 4.61 7317 BECBY Lager
85 180 41 140.4 118.8 4050 4320 4.61 7317 BEGAP Lager
85 180 41 140.4 118.8 4050 4320 4.61 7317 BEGAPH Lager
85 180 41 140.4 118.8 4050 5400 4.61 7317 BECBM Lager
85 180 41 140.4 118.8 4050 5400 4.61 7317 BECCM Lager
85 180 41 140.4 118.8 4050 5400 4.61 7317 BEGAM Lager
85 210 52 171 149.4 3600 3600 9.6 7417 BACBMC Lager
85 210 52 171 149.4 3600 3600 9.6 7417 BAGAMC Lager
88.9 165.1 28.575 114.3 100.8 4770 4500 2.89 ALS 28 ABP-lager
90 160 30 97.2 86.85 4500 4050 2.3 7218 BEGAF Lager
90 160 30 97.2 86.85 4500 4050 2.3 7218 BEP Lager
90 160 30 97.2 86.85 4500 5670 2.3 7218 BEGAM Lager
90 160 30 104.4 93.6 4500 4500 2.3 7218 BECBJ Lager
90 160 30 104.4 93.6 4500 4500 2.3 7218 BECBP Lager
90 160 30 104.4 93.6 4500 4500 2.3 7218 BECBY Lager
90 160 30 104.4 93.6 4500 4500 2.3 7218 BECCM Lager
90 160 30 104.4 93.6 4500 4500 2.3 7218 BEGAP Lager
90 160 30 104.4 93.6 4500 4500 2.3 7218 BEGAY Lager
90 160 30 104.4 93.6 4500 5670 2.3 7218 BECBM Lager

Grundmått Grundläggande belastningsgrad Hastighetsbetyg Mässa Modellllllllllllllllllll
dynamisk statisk Referenshastighet Begränsande hastighet Lager nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
90 190 43 140.4 120.6 3870 3600 5.2 7318 BEP Lager
90 190 43 149.4 131.4 3870 4050 5.2 7318 BECBJ Lager
90 190 43 149.4 131.4 3870 4050 5.2 7318 BECBP Lager
90 190 43 149.4 131.4 3870 4050 5.2 7318 BECBY Lager
90 190 43 149.4 131.4 3870 4050 5.2 7318 BEGAP Lager
90 190 43 149.4 131.4 3870 4050 5.2 7318 BEGAPH Lager
90 190 43 149.4 131.4 3870 4050 5.2 7318 BEGAY Lager
90 190 43 149.4 131.4 3870 5040 5.2 7318 BECBM Lager
90 190 43 149.4 131.4 3870 5040 5.2 7318 BEGAM Lager
90 225 54 190.8 173.7 3240 3420 11.5 7418 GAM lager
90 225 54 190.8 173.7 3420 3420 11.5 7418 CBM-lager
95 170 32 111.6 97.2 4050 3870 2.7 7219 BEP Lager
95 170 32 116.1 106.2 4050 4320 2.7 7219 BECBP Lager
95 170 32 116.1 106.2 4050 4320 2.7 7219 BECBY Lager
95 170 32 116.1 106.2 4050 4320 2.7 7219 BEGAPH Lager
95 170 32 116.1 106.2 4050 5400 2.7 7219 BECBM Lager
95 170 32 116.1 106.2 4050 5400 2.7 7219 BEGAM Lager
95 200 45 151.2 135 3600 3420 6.05 7319 BEGAF Lager
95 200 45 151.2 135 3600 3420 6.05 7319 BEP Lager
95 200 45 151.2 135 3600 3600 6.05 7319 BEM Lager
95 200 45 162 146.7 3600 3870 6.05 7319 BECBP Lager
95 200 45 162 146.7 3600 3870 6.05 7319 BECBY Lager
95 200 45 162 146.7 3600 3870 6.05 7319 BEGAP Lager
95 200 45 162 146.7 3600 3870 6.05 7319 BEGAY Lager
95 200 45 162 146.7 3600 3870 6.05 7319 BEGBY Lager
95 200 45 162 146.7 3600 4770 6.05 7319 BECBM Lager
95 200 45 162 146.7 3600 4770 6.05 7319 BEGAM Lager
95 250 55 217.8 212.4 3060 3060 13.5 7419 CBM-lager
95 250 55 217.8 212.4 3060 3060 13.5 7419 GAM lager
95 250 55 217.8 212.4 3060 3060 13.5 7419 M Lager

Grundmått Grundläggande belastningsgrad Hastighetsbetyg Mässa Modellllllllllllllllllll
dynamisk statisk Referenshastighet Begränsande hastighet Lager nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
100 180 34 121.5 109.8 4050 3600 3.3 7220 BEP Lager
100 180 34 128.7 120.6 3870 5040 3.5 7220 BECBM Lager
100 180 34 128.7 120.6 3870 5040 3.5 7220 BECCM Lager
100 180 34 128.7 120.6 3870 5040 3.5 7220 BEGAM Lager
100 180 34 128.7 120.6 4050 4050 3.5 7220 BECBP Lager
100 180 34 128.7 120.6 4050 4050 3.5 7220 BECBY Lager
100 180 34 128.7 120.6 4050 4050 3.5 7220 BEGAY Lager
100 215 47 182.7 171 3420 3240 7.5 7320 BEGAF Lager
100 215 47 182.7 171 3420 3240 7.5 7320 BEM Lager
100 215 47 182.7 171 3420 3240 7.5 7320 BEP Lager
100 215 47 194.4 187.2 3420 3600 7.5 7320 BECBP Lager
100 215 47 194.4 187.2 3420 3600 7.5 7320 BECBY Lager
100 215 47 194.4 187.2 3420 3600 7.5 7320 BEGAP Lager
100 215 47 194.4 187.2 3420 3600 7.5 7320 BEGBY Lager
100 215 47 194.4 187.2 3420 4500 7.5 7320 BECBM Lager
100 215 47 194.4 187.2 3420 4500 7.5 7320 BECCM Lager
100 215 47 194.4 187.2 3420 4500 7.5 7320 BEGAM Lager
100 265 60 238.5 243 2880 2880 15.5 7420 CBM-lager
101.6 184.15 31.75 143.1 128.7 4050 4050 3.15 ALS 32 ABP-lager
105 190 36 133.2 123.3 3600 3420 3.95 7221 BEP Lager
105 190 36 140.4 135 3600 3870 3.95 7221 BECBP Lager
105 190 36 140.4 135 3600 4770 3.95 7221 BECBM Lager
105 225 49 182.7 173.7 3240 3060 8.55 7321 BEP Lager
105 225 49 194.4 187.2 3240 3420 8.55 7321 BECBP Lager
105 225 49 194.4 187.2 3240 4320 8.55 7321 BECBM Lager
105 225 49 194.4 187.2 3240 4320 8.55 7321 BEGAM Lager
110 200 38 137.7 128.7 3600 3240 4.6 7222 BEGAF Lager
110 200 38 137.7 128.7 3600 3240 4.6 7222 BEP Lager
110 200 38 146.7 140.4 3600 3600 4.6 7222 BECBP Lager
110 200 38 146.7 140.4 3600 3600 4.6 7222 BECBY Lager

Grundmått Grundläggande belastningsgrad Hastighetsbetyg Mässa Modellllllllllllllllllll
dynamisk statisk Referenshastighet Begränsande hastighet Lager nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
110 200 38 146.7 140.4 3600 4500 4.6 7222 BECBM Lager
110 200 38 146.7 140.4 3600 4500 4.6 7222 BECCM Lager
110 240 50 202.5 201.6 3060 2880 10 7322 BEP Lager
110 240 50 202.5 201.6 3060 3060 10 7322 BEM Lager
110 240 50 216 220.5 3060 3240 10 7322 BECBP Lager
110 240 50 216 220.5 3060 3240 10 7322 BECBY Lager
110 240 50 216 220.5 3060 4050 10 7322 BECBM Lager
110 240 50 216 220.5 3060 4050 10 7322 BECCM Lager
110 240 50 216 220.5 3060 4050 10 7322 BEGAM Lager
110 240 50 216 220.5 3060 4050 10 7322 BEGBM Lager
120 180 28 78.39 83.7 3600 3600 2.4 7024 BGM-lager
120 215 40 148.5 146.7 3240 3600 5.89 7224 BCBM lager
120 215 40 148.5 146.7 3240 3600 5.89 7224 BGAM lager
120 215 40 148.5 146.7 3240 3600 5.89 7224 BM Lager
120 260 55 214.2 225 2700 3240 14.5 7324 BCBM lager
120 260 55 214.2 225 2700 3240 14.5 7324 BGAM Lager
120 260 55 214.2 225 2700 3240 14.5 7324 BGBM lager
127 228.6 34.925 167.4 171 3240 3240 6.1 ALS 40 ABM-lager
130 230 40 167.4 173.7 3060 3060 6.95 7226 BGAF Lager
130 230 40 167.4 173.7 3060 3420 6.95 7226 BCBM lager
130 230 40 167.4 173.7 3060 3420 6.95 7226 BGAM lager
130 230 40 167.4 173.7 3060 3420 6.95 7226 BM Lager
130 280 58 248.4 274.5 2520 3060 17.1 7326 BCBM lager
130 280 58 248.4 274.5 2520 3060 17.1 7326 BGAM Lager
130 280 58 248.4 274.5 2520 3060 17.1 7326 BM Lager
140 210 33 102.6 116.1 3060 3060 3.85 7028 BGM lager
140 250 42 179.1 190.8 2700 3240 8.85 7228 BCBM lager
140 250 42 179.1 190.8 2700 3240 8.85 7228 BGAM lager
140 250 42 179.1 190.8 2700 3240 8.85 7228 BM Lager
140 300 62 271.8 310.5 2340 2700 21.5 7328 BCBM lager

Grundmått Grundläggande belastningsgrad Hastighetsbetyg Mässa Modellllllllllllllllllll
dynamisk statisk Referenshastighet Begränsande hastighet Lager nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
140 300 62 271.8 310.5 2340 2700 21.5 7328 BGAM Lager
150 225 35 119.7 131.4 2880 2880 4.7 7030 BGM lager
150 270 45 194.4 216 2520 2880 11.5 7230 BCBM lager
150 270 45 194.4 216 2520 2880 11.5 7230 BGAM lager
150 320 65 298.8 351 2160 2520 26 7330 BCBM lager
150 320 65 298.8 351 2160 2520 26 7330 BGAM lager
160 290 48 229.5 270 2520 2700 14 7232 BCBM lager
160 290 48 229.5 270 2520 2700 14 7232 BGAM Lager
160 340 68 322.2 396 2160 2340 30.3 7332 BCBM lager
170 260 42 154.8 183.6 1800 2520 7.65 7034 BGM-lager
170 310 52 252.9 310.5 2160 2520 17.5 7234 BCBM lager
170 360 72 351 441 1980 2340 36 7334 BCBM lager
180 280 46 175.5 216 2340 2340 10 7036 BGM lager
180 320 52 261.9 337.5 2160 2340 18 7236 BCAM Lager
180 320 52 261.9 337.5 2160 2340 18 7236 BCBM lager
180 380 75 369 486 1800 2160 42 7336 BCBM lager
190 290 46 179.1 229.5 2160 2160 10.5 7038 BGM lager
190 340 55 276.3 364.5 1980 2340 22 7238 BCBM lager
190 400 78 397.8 540 1800 1980 48.5 7338 BCBM lager
200 310 51 202.5 261 1980 1980 18 7040 BGM lager
200 360 58 292.5 387 1800 2160 25 7240 BCBM lager
200 420 80 415.8 589.5 1710 1980 53 7340 BCBM lager
220 340 56 229.5 319.5 1800 1800 18 7044 BGM-lager
220 400 65 351 504 1620 1980 37 7244 BCBM lager
220 460 88 444.6 648 1440 1530 70 7344 BCBM lager
240 360 56 234 337.5 1710 1710 19 7048 BGM lager
240 440 72 327.6 486 1440 1530 49 7248 BCBM lager
240 500 95 503.1 720 1260 1350 89.4 7348 BCBM lager
260 400 65 298.8 459 1530 1530 30 7052 BGM-lager
260 480 80 456.3 702 1260 1350 66 7252 BM Lager

Grundmått Grundläggande belastningsgrad Hastighetsbetyg Mässa Modellllllllllllllllllll
dynamisk statisk Referenshastighet Begränsande hastighet Lager nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
280 420 65 304.2 486 1440 1440 30 7056 BGM lager
280 500 80 456.3 747 1260 1260 67.5 7256 BM Lager
300 460 74 339.3 567 1260 1350 42.5 7060 BGM lager
300 460 74 380.7 625.5 1350 1440 42.5 7060 AGM lager
300 540 85 497.7 837 1170 1170 85 7260 BCBM lager
320 440 56 315.9 526.5 1350 1440 25.5 71964 AC-lager
320 480 74 351 603 1170 1260 44.5 7064 BGM-lager
320 580 92 514.8 918 1080 1080 110 7264 BCBM lager
340 460 56 304.2 526.5 1350 1350 24 71968 ACMB Lager
340 520 82 404.1 733.5 1080 1170 59.5 7068 BGM lager
360 440 38 210.6 382.5 1350 1350 12 71872 ACMB Lager
360 480 56 271.8 495 1260 1350 28.5 71972 BM Lager
360 480 56 304.2 549 1260 1350 28.5 71972 AMB-lager
360 480 56 315.9 567 1260 1350 28.5 71972 ACMB Lager
360 540 82 415.8 765 1080 1080 61.8 7072 BGM-lager
360 540 82 468 855 1170 0 61.8 7072 AGM Lager
360 540 82 468 855 1170 1170 61.8 7072 AM Lager
380 480 31 171 319.5 1170 1260 14.4 70876 AMB Lager
380 480 46 261.9 450 1170 1260 18 71876 ACGAMB Lager
380 520 65 310.5 549 1080 1080 43.5 466953 Lager
380 520 65 369 661.5 1170 1170 40.5 71976 ACGAMB lager
380 560 82 421.2 765 990 1080 65.5 7076 BGM lager
380 560 82 421.2 765 990 1080 39 7076 BM Lager
380 560 82 456.3 855 1080 1170 65.5 7076 AM Lager
400 540 65 362.7 661.5 1080 1080 39 71980 AM Lager
400 600 90 474.3 918 900 990 90.5 7080 BM lager
400 600 90 544.5 1062 855 1080 89.5 307238 Lager
400 600 90 544.5 1062 855 1080 90.5 7080 AM Lager
400 720 103 655.2 1350 810 855 190 7280 BM lager
410 560 70 380.7 747 990 990 49.5 468431 Lager

Grundmått Grundläggande belastningsgrad Hastighetsbetyg Mässa Modellllllllllllllllllll
dynamisk statisk Referenshastighet Begränsande hastighet Lager nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
420 560 65 327.6 603 1080 1080 44.5 71984 BM Lager
420 560 65 369 688.5 1080 1080 42 71984 AGAM Lager
420 560 65 369 688.5 1080 42 71984 AM Lager
420 620 90 486 954 900 900 88 7084 BGM lager
420 620 90 544.5 1062 990 990 88 7084 AM Lager
440 600 74 456.3 936 990 61 71988 ACMB Lager
440 650 94 514.8 1062 855 855 100 7088 BM Lager
440 650 94 585 1188 900 100 7088 AM Lager
460 580 37 238.5 504 990 990 24.5 70892 AM Lager
460 580 56 333.9 688.5 990 990 35 71892 AGMB Lager
460 620 74 456.3 936 90 990 58 71992 ACM-lager
460 680 100 556.2 1161 810 810 120 7092 BM Lager
460 680 100 620.1 1314 855 120 7092 AM Lager
480 700 100 561.6 1206 765 810 125 7096 BM Lager
480 700 100 631.8 1377 855 900 125 7096 AM Lager
500 620 37 248.4 558 900 900 26 708/500 AMB Lager
500 620 56 351 765 900 900 38 718/500 AGMB Lager
500 620 56 351 765 900 900 38 718/500 AMB Lager
500 670 78 497.7 1098 855 900 78 719/500 AGMB Lager
500 720 100 573.3 1260 720 765 124 70/500 BM Lager
500 720 100 643.5 1440 810 855 124 70/500 AM Lager
530 650 56 351 810 855 900 39.5 718/530 AMB Lager
530 710 82 556.2 1206 765 810 92 719/530 ACM Lager
530 780 112 666.9 1530 675 720 180 70/530 BM Lager
530 780 112 748.8 1710 720 765 180 70/530 AM Lager
540 630 45 234 540 765 810 21.5 BA1B 311585 A Lager
560 680 56 357.3 837 765 810 41.5 718/560 AMB Lager
560 750 85 532.8 1161 720 765 105 719/560 AMB Lager
560 820 115 713.7 1710 630 203 70/560 AMB lager
600 730 42 304.2 661.5 720 765 38.5 708/600 AGMB Lager

Grundmått Grundläggande belastningsgrad Hastighetsbetyg Mässa Modellllllllllllllllllll
dynamisk statisk Referenshastighet Begränsande hastighet Lager nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
600 730 42 304.2 661.5 720 765 38.5 708/600 AMB Lager
600 730 60 404.1 990 720 765 52 718/600 AMB Lager
600 800 90 643.5 1557 675 720 125 719/600 ACM Lager
600 870 118 795.6 1944 630 675 236 70/600 AGMB Lager
630 920 128 860.4 2205 504 630 270 70/630 AMB Lager
670 820 69 474.3 1125 630 675 77 718/670 AMB Lager
670 820 69 497.7 1161 630 675 77 718/670 ACMB Lager
670 980 136 1053 2790 504 353 70/670 AMB Lager
710 870 74 514.8 1404 567 603 93.5 718/710 AMB Lager
710 870 74 544.5 1467 567 93.5 718/710 ACMB Lager
710 950 106 766.8 1980 540 567 195 719/710 ACMB Lager
710 1030 140 1071 2925 504 394 70/710 AMB Lager
750 920 78 556.2 1557 540 567 110 718/750 AGMB Lager
750 920 78 585 1620 540 567 110 718/750 ACMB Lager
750 1090 150 1170 3285 477 504 445 70/750 AMB lager
762 889 63.5 404.1 1143 504 540 58 BA1B 311576 Lager
800 1150 155 1125 3285 405 524 70/800 AMB lager
850 1030 82 620.1 1674 450 477 140 718/850 AMB Lager
850 1220 165 1242 3735 360 626 70/850 AMB lager
900 1030 63 374.4 1143 405 432 64 BA1B 307788 Lager
900 1280 170 1404 4410 360 387 665 70/900 AMB Lager
950 1360 180 1467 4680 342 360 ]805 70/950 AMB Lager
1000 1220 100 830.7 2475 360 387 243 718/1000 AMB Lager
1000 1420 185 1467 4860 324 342 890 70/1000 AMB Lager
1060 1500 195 1512 5130 288 306 1050 70/1060 AMB Lager
1120 1360 106 954 3375 306 318 718/1120 AMB Lager
1120 1580 200 1548 5265 270 288 1150 70/1120 AMB Lager
1180 1660 212 1566 5580 252 252 1350 70/1180 AMB Lager
1250 1500 80 725.4 2430 252 270 295 708/1250 AMB Lager
1250 1500 112 1026 3510 252 270 390 718/1250 AMB Lager
1250 1750 218 1791 6885 216 1600 70/1250 AMB lager

Rekommenderade produkter

Teknik för framtidens rörelse
Om UKL
Grundat 2020 är UKL Bearing Manufacturing Co., Ltd. (Wuxi) Kina 7200 BECBP vinkelkontaktkullager leverantörer och OEM/ODM 7200 BECBP vinkelkontaktkullager företag, ett integrerat industri- och handelsföretag som fokuserar på precisions tillverkning, med kombinerad FoU, produktion och försäljning.
Företaget specialiserar sig på högpresterande lagerlösningar och tillhandahåller tekniskt stöd till globala industrier med extremt höga krav på precision och tillförlitlighet.

Med över 200 skickliga yrkesarbetare och en helt moderniserad produktionsbas täcker UKL anläggningar hela tillverkningsprocessen — smide, glödgning, svarvning, värmebehandling, slipning och automatiserad montering.
Med över 15 års OEM/ODM-export erfarenhet svarar UKL snabbt på kundbehov och erbjuder flexibla och anpassade tjänster för kunder i Europa, Asien, Afrika och Mellanöstern.

Ukl Bearing Manufacturing Co.,Ltd Mer om oss Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    år

    Branscherfarenhet

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Modellvariation

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Antal anställda

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Årligt exportvärde

Ukl Bearing Manufacturing Co.,Ltd
Hederscertifikat
Nyheter
Vinklade kontaktkullager Branschkunskap

7308 vs 7306 lagervalsguide: Hur man väljer rätt vinkelkontaktkullager för din applikation

Att välja rätt vinkelkontaktkullager är ett kritiskt steg för att uppnå tillförlitlig utrustningsprestanda, lång livslängd och stabil driftnoggrannhet. Bland de vanligaste enradiga vinkelkontaktlagren är 7308 lager och 7306-lager används i stor utsträckning inom industriell utrustning, verktygsmaskiner, elmotorer, pumpar och automatiserade produktionssystem. Även om båda tillhör samma lagerserie och delar liknande strukturella egenskaper, skiljer sig deras dimensioner, lastbärande kapacitet, driftegenskaper och lämpliga applikationer avsevärt. Genom att förstå dessa skillnader kan ingenjörer och inköpare fatta välgrundade beslut baserat på faktiska arbetsförhållanden snarare än att välja enbart efter lagerstorlek.

Vinkelkontaktkullager är utformad för att stödja kombinerade radiella och axiella belastningar samtidigt. Deras kontaktvinkel möjlig högre axiell lastkapacitet jämfört med djupa spårkullager samtidigt som de bibehåller utmärkt rotationsnoggranhet och styvhet.

Förstå kärnskillnaderna mellan 7306 Lager och 7308 Lager

Även om 7306 lager och 7308 lager samma designprincip, ökningen i lagerstorlek påverka direkt lastkapacitet, styvhet, vikt och installationskrav. Ingenjörer bör utvärdera dessa faktorer tillsammans istället för att enbart överväga dimensioner.

Jämförelseobjekt 7306 Lager 7308 Lager
Typisk borrstorlek Mindre Större
Ytterdiameter Mer kompakt Större Bostad krävs
Lastkapacitet Måttlig kombinerad belastning Högre kombinerad belastning
Hastighetsförmåga Bättre för höghastighetsapplikationer Bättre för applikationer med tung belastning
Installationsutrymme Begränsat antal platser Större Utrustning
Typisk utrustning Elmotorer, robotar, precisionsenheter Verktygsmaskiner, pumpar, jordbruksmaskiner

De större rullande elementen och löpbanans geometri hos ett 7308-lager ger generellt högre lastkapacitet och förbättrad strukturell styvhet. Omvänt väljs ofta 7306-lagret där kompakt installation, lägre tröghet och högre rotationshastighet är prioriterad.

Istället för att fråga vilken lager som är bättre, är den mer praktiska frågan vilket lager som bäst matchar driftförhållandena.

Kontaktvinkelns inflytande på lagerprestanda

Förutom dimensionsskillnader spelar kontaktvinkeln en lika viktig roll vid val av lager. Vinkelkontaktkullager är allmänt tillgängliga i olika kontaktvinkelkonfigurationer, inklusive 15°, 25° och 40°, var och en optimerad för olika driftkrav.

Lager med mindre kontaktvinklar fungerar generellt bättre vid högre rotationshastigheter eftersom de genererar lägre axiell kraft under drift. Större kontaktvinklar förbättrar den axiella lastbärande förmågan och ökar den totala lagerstyvheten, vilket gör dem mer lämpade för tung utrustning som utsätts för att åstadkomma axiella krafter.

När man jämför modeller som 7306 BEP vs 7306 BECBP-lager ligger den primära skillnaden i burdesign och inre konfiguration snarare än grundläggande dimensioner. Olika burmaterial och styrningsmetoder påverkar smörjprestanda, vibrationsegenskaper och driftstabilitet under varierande hastighetsförhållanden. Att förstå dessa designskillnader hjälper ingen att välja lämplig konfiguration för kontinuerlig industriell service.

Att välja rätt kontaktvinkel bör alltid baseras på axelhastighet, axiell belastningsriktning, förspänningskrav och utrustningsprecision snarare än att följa en enda standardkonfiguration.

Applikationsorienterat urval

Varje industriell tillämpning ställer olika driftkrav på lager. Att matcha lagrat till den faktiska arbetsmiljön är effektivare än att välja endast baserat på katalogspecifikationer.

7306-lagret används ofta där rotationshastighet och positioneringsnoggranhet är prioriterad. Typiska applikationer inkluderar elmotorer, automationsutrustning, robotik, textilmaskiner och kompakta transmissionssystem. I många fall ger ett 7306-lager i elmotortillämpningar en utmärkt balans mellan effektivitet, stabilitet och livslängd.

Precisionslagret 7306 för robotik är också brett valt eftersom robotförband kräver mjuk rörelse, minimal vibration och konsekvent positioneringsnoggrannhet under ständigt föränderliga belastningar.

7308-lagret är å andra sidan bättre lämpat för applikationer som kräver högre styvhet och ökad lastkapacitet. Kraftiga pumpar, reducerare, industriella växellådor, jordbruks- och bearbetningsutrustning använder ofta större lager för att klara större kombinerade belastningar.

För bearbetningsutrustning med hög precision väljs ofta 7308-lagret för verktygsmaskinspindel eftersom dess högre styvhet bidrar till att förbättrad skärnoggrannhet och förbättrad spindelstabilitet. På liknande sätt kan höghastighetsvinkelkontaktkullagret 7308 fungera effektivt när det är korrekt smord och installerat med lämplig förspänning.

Jämföra prestandaegenskaper

Att välja mellan de två lagren bör innebära att man utvärderar flera driftfaktorer samtidigt.

Urvalsfaktor 7306 Lager 7308 Lager
Höghastighetsrotation Utmärkt BH
Axialt belastningsmotstånd BH Utmärkt
Radiell belastningskapacitet Måttlig Högre
Strukturell styvhet BH Högre
Precisionspositionering Utmärkt Utmärkt
Tung industriell utrustning Lämplig Mycket lämplig

Inget enskilt lager fungerar bäst under alla förhållanden. Utrustning som arbetar med extremt höga rotationshastigheter drar ofta nytta av mindre lagerstorlekar, medan tunga industrimaskiner generellt kräver ökad lastkapacitet och styvhet.

Praktiska val av lager

Val av lager bör börja med att utvärdera faktiska driftförhållanden snarare än att enbart jämföra katalogspecifikationer.

Bestäm först det tillgängliga installationsutrymmet. Större lager kan inte helt enkelt ersätta mindre modeller utan att verifiera axeldimensioner, hustoleranser och monteringsavstånd.

För det andra, uppskattas både radiella och axiella belastningar. Lager som arbetar under utför axiell kraft kräver lämplig val av kontaktvinkel utöver tillräcklig belastningskapacitet.

För det tredje, överväg drifthastighet. Högre varvtal genererar extra värme och kräver bättre smörjprestanda. Lager som valts utöver de rekommenderade hastighetsgränserna kan utsättas för tidigt slitage.

För det fjärde, utvärdera kraven på systemets styvhet. Utrustning som bearbetningscentra och precisionspositioneringssystem drar ofta nytta av högre lagerstyvhet för att minimera axelavböjning.

Slutligen, överväg underhållskraven under utrustningens livscykel. Korrekt smörjning, föroreningskontroll, förspänningsjustering och installationsnoggrannhet påverkar avsevärt lagrets livslängd oavsett lagerstorlek.

Till exempel hjälper 7306-lagerförspänningsjusteringar att eliminera allt för stort internt samtidigt som det förhindrar överhettning orsakad av överdriven förspänning. Likaså är det viktigt att förstå hur man installerar 7308 vinkelkontaktlager korrekt – inklusive monteringsorientering, förspänningskontroll och axeluppriktning – för att uppnå designad livslängd.

Vanliga misstag vid val av lager

Flera vanliga missuppfattningar leder ofta till för tidigt lagerfel eller minskad utrustningsprestanda.

Ett vanligt misstag är att anta att ett större automatiskt presterar bättre. Medan 7308-lagret ger högre belastningskapacitet, kan onödig överdimensionering öka friktionen, drifttemperaturen och energiförbrukningen.

Ett annat misstag är att enbart fokusera på 7308 lagerdimensioner utan att ta hänsyn till axelstyvhet, smörjförhållanden eller lagerarrangemang. Enbart dimensioner kan inte avgöra applikationens lämplighet.

Vissa tekniker förbiser också förladdningsinställningar. Felaktig förspänning kan öka vibrationerna, minska rotationsnoggranheten och påskynda utmattning av löpbanorna.

Att ignorera smörjkvaliteten är ett annat vanligt problem. Även premiumlager kan gå sönder i förtid om smörjintervall, fettval eller kontamineringskontroll försummas.

Att förstå vanliga felägen för 7308-lager, inklusive yttrötthet, utmattning av smörjmedel, föroreningsslitage, överhettning och installationsskador, hjälper underhållspersonal att identifiera potentiella problem innan allvarliga utrustningsfel inträffar.

Precisionstillverkning stöder pålitlig lagerprestanda

Pålitlig lagerprestanda beror inte bara på korrekt val utan också på tillverkningskvalitet och processkonsistens.

UKL Bearing Manufacturing Co., Ltd. (Wuxi) är ett integrerat industri- och handelsföretag som specialiserat sig på tillverkning av precisionslager, som kombinerad forskning och utveckling, produktion och global försäljning. Som en professionell lagerfabrik och lagertillverkningsföretag i Kina fokuserar UKL på att leverera högpresterande lagerlösningar för industrier som kräver exceptionell precision och långsiktig tillförlitlighet.

Med mer än 200 erfarna proffs och en helt moderniserad tillverkningsbas, hanterar UKL hela produktionsprocessen, inklusive smide, glödgning, svarvning, värmebehandling, slipning och automatiserad montering. Denna omfattande tillverkning som stöder konsekvent produktkvalitet samtidigt som den uppfyller kapacitetskraven för moderna industriella applikationer.

Oavsett om kunderna utvärderar 7308-lagerleverantörer jämför 7306-lagerleverantörer, kan betjänas av en tillverkare med omfattande produktionskapacitet, strikt kvalitetskontroll och teknisk support avsevärt förbättra utrustningens tillförlitlighet och långsiktiga driftprestanda.

FAQ

1. Vad är den primära skillnaden mellan ett 7306-lager och ett 7308-lager?

De huvudsakliga skillnaderna är lagerdimensioner, lastkapacitet, styvhet och installationsutrymme. 7308-lagret stöder generellt högre belastningar, medan 7306-lagret är bättre lämpat för kompakta och höghastighetsapplikationer.

2. Är ett 7308-lager alltid bättre än ett 7306-lager?

Nej. Det lämpliga valet beror på driftförhållanden, inklusive tillgängligt utrymme, axelstorlek, rotationshastighet, axiell belastning och nödvändig precision.

3. Kan ett 7306-lager användas i elmotorer?

Ja. Ett 7306-lager i elmotorapplikationer används ofta eftersom det ger utmärkta rotationsnoggrannhet, stabil drift under måttliga och effektiva belastningar.

4. Vilka faktorer bör beaktas vid byte av ett 7308-lager?

Byte bör beakta 7308-lagerkorsreferens, axel- och husdimensioner, belastningskrav, kontaktvinkel, smörjmetod, förspänningsinställningar och drifthastighet för att kommapatibilitet.

5. Hur kan lagrets livslängd förlängas?

Korrekt installation, noggrann förspänningsjustering, lämplig smörjning, förebyggande av kontaminering, regelbunden inspektion och val av rätt lagermodell för driftförhållandena är de mest effektiva sätten att maximera lagrets livslängd.
