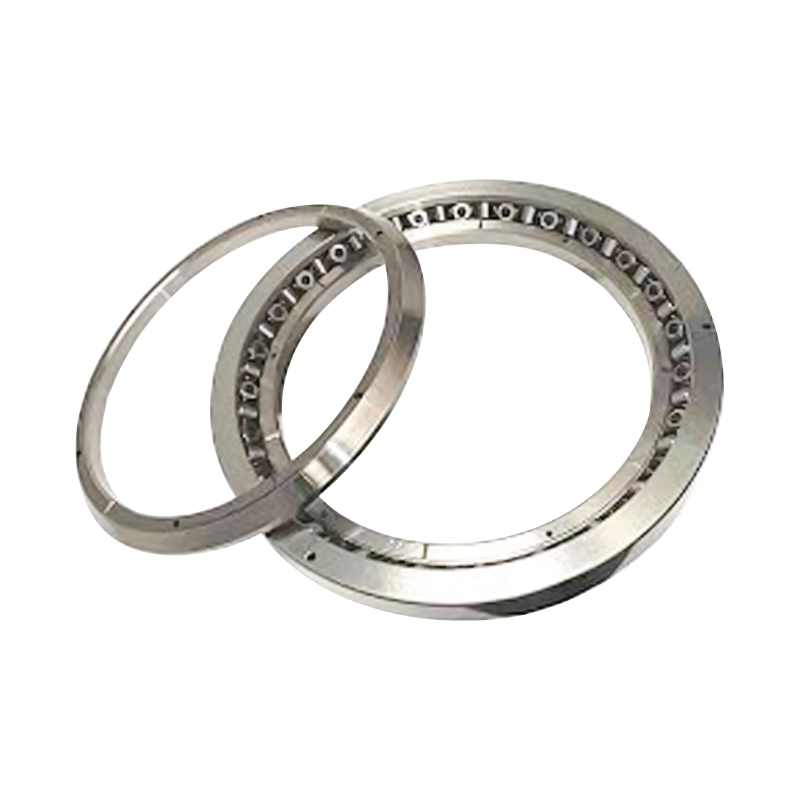

JXR-typ (korsade koniska rullager)

Detta lager har två uppsättningar av löpbanor och rullar kombinerade i rät vinkel, med rullarna arrangerade i ett alternerande, kors och tvärs mönster. Tvärsnittshöjden på lagret liknar den för en enkelrads lagerkonstruktion, vilket sparar installationsutrymme och husmaterial. Den stora avsmalningsvinkeln och den avsmalnande geometriska designen gör att det övergripande lagersystemet effektivt kan hantera en spännvidd som är flera gånger bredden på själva lagret. De korsade avsmalnande rullarna kan ta emot höga vältningsmoment (lutningsmoment).

Contact Us Kontakta oss
FÖREGÅENDE:RA-typ (yttre ring segmenterad, inre ring för rotation) NÄSTA:RB2508 Robotkorsad rullager
  • Beskrivning
  • Specifikationer
  • Kontakta oss

Strukturella egenskaper
JXR-typen erbjuder en kompakt struktur, hög styvhet och hög precision. Den kan samtidigt bära radiell belastning, axiell belastning och vändmoment (lutningsmoment). Dessutom har fördelarna med hög rotationshastighet och sparar utrymme och material. Dessa egenskaper gör den till ett idealiskt val för precisionsapplikationer som höghastighets vertikalslipmaskiner, roterande verktygsmaskiner och industrirobotar.

Tillämpningsomfång
Lämplig för användning i verktygsmaskiner, inklusive vertikala borrmaskiner och slipmaskinbord, precisionscirkulära indexeringsbord, stora rullsystem, vändskivor (roterande plattformar) och industrirobotar, bland annat.

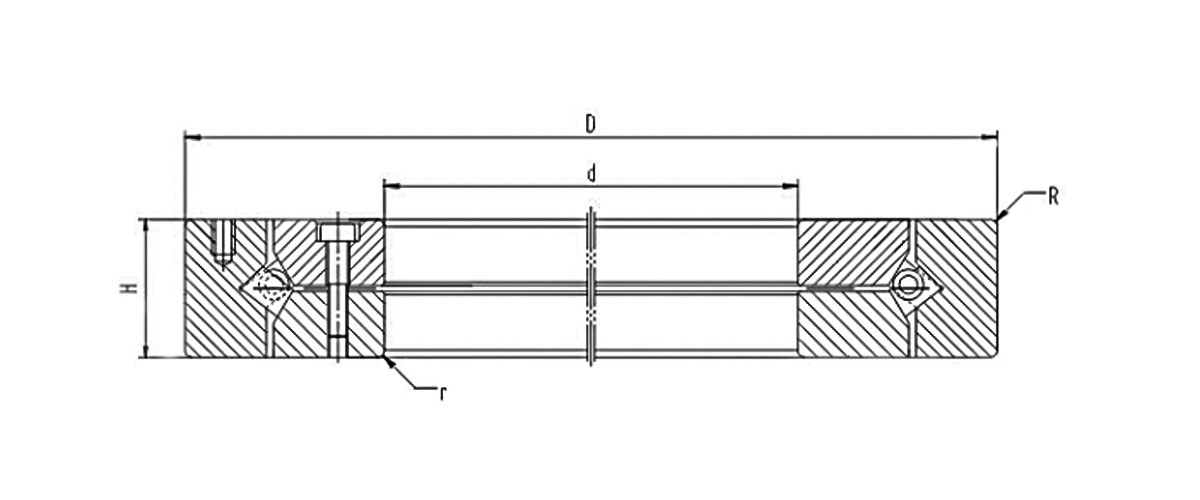

Lagertyp Inre diameter Ytterdiameter Bredd Fasning Grundläggande belastningsklass (radial) Grundläggande belastningsklass (axiell) Begränsad hastighet Viktor
d D H R KN KN r/min kg
JXR637050 300 400 37 1.5 63 80.1 720 13
JXR652050 310 425 45 2.5 82.2 102 640 20
JXR699050 370 495 50 3.0 93.6 119 600 30
XR496051 203.2 279.4 31.75 1.5 51.3 61.6 800 6.5
XR678052 330.2 457.2 63.5 3.3 100 123 620 35
XR766051 457.2 609.6 63.5 3.3 141 178 520 51
XR820060 580 760 80 6.4 215 234 300 100
XR855053 685.8 914.4 79.375 3.3 270 344 260 150
XR882055 901.7 1117.6 82.55 3.3 300 396 200 185
XR889058 1028.7 1327.15 109.22 3.3 405 534 160 400
XR897051 1549.4 1828.8 101.6 3.3 518 699 80 500
