Fyrradiga koniska rullager: Kraftiga applikationer
Fyrradiga koniska rullager är en specialiserad konstruktion som främst används för att klara extremt höga radiella belastningar och partiella axiella belastningar. De används allmänt i tunga maskiner såsom valsverk (t.ex. fyra-höga varmvalsverk, kallvalsverk) och blomningsverk. Deras design har rullar anordnade på fyra avsmalnande yttre ringar, vilket resulterar i hög lastkapacitet och förlängd livslängd. Dessutom kan deras spel förinställas genom att modifiera distanserna (eller shims) för att passa olika operativa krav.

Kontakta oss

FÖREGÅENDE:30202 Enkelradigt koniskt rullager NÄSTA:XRT060-NT Lager

Beskrivning
Specifikationer
Kontakta oss

Strukturell sammansättning
·Öppen typ: Innehåller tre yttre ringar (koppar), två inre ringar (koner), fyra rader av rullar, två yttre distanser och en inre distans.
· Förseglad typ: Lägger till två tätningsringar till den öppna typens grundstruktur.

Nyckelfunktioner
·Hög lastbärande kapacitet: Det föregående rullarrangemanget är konstruerat för att klara större radiella belastningar jämfört med dubbelradiga lager.
· Förlängd livslängd: Optimering av ytfinishen på rull- och löpbanans kontaktytor främjar bildandet av en hydrostatisk/hydrodynamisk smörjfilm, vilket förbättrar slitstyrkan.
· Enkel installation: Typiskt utformad med ett lös passform för förenklad installation och borttagning.
· Justerbart spelrum: Lagrets inre spel är antingen förinställt eller kan ställas in exakt med hjälp av justerbara distanser, vilket säkerställer rotationsnoggranhet och förlänger livslängden.
·Hög tillförlitlighet: Optimerade tätningsdesigner förhindrar effektivt extern kontaminering samtidigt som friktion och värmeutveckling minskar.

Primära applikationer
· Valsverk: Arbetsvalsar i fyrhöga varmvalsverk och kallvalsverk m.m.
Blooming Mills: Används inom stålindustrin för blomning och hällning.
·Tunga maskiner: Såsom gruvutrustning.

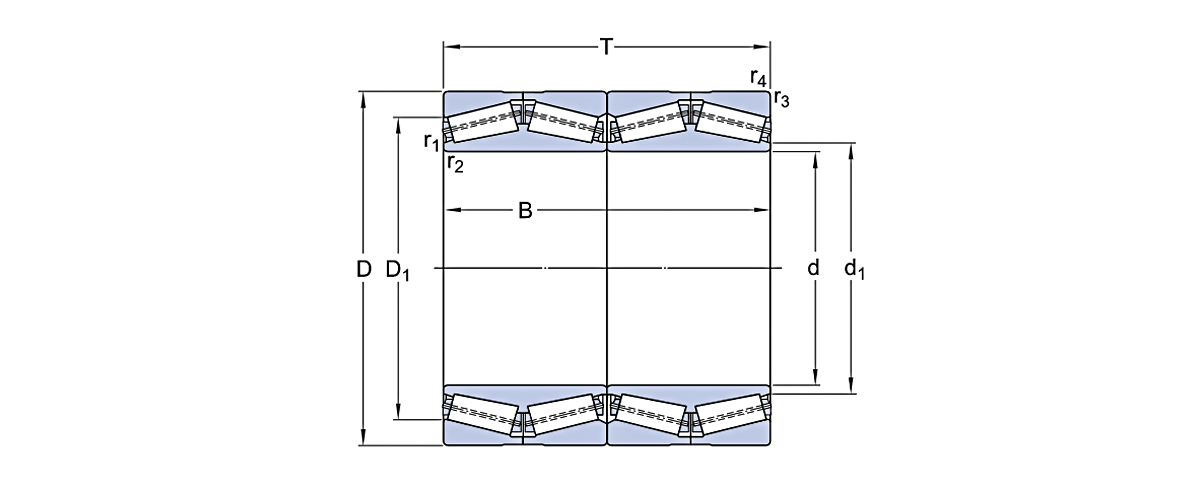

Grundmått				Grundläggande belastningsgrad		Hastighetsbetyg		Mässa	Modelllllll
Grundmått				Dynamisk	Statisk	Referenshastighet	Begränsande hastighet	Mässa	Lager nr.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Lager nr.
139.7	200.025	157.162	160.34	160.34					331138 AG Lager
177.8	247.65	192.088	192.088	192.088					331480 G Lager
177.8	247.65	192.088	192.088	192.088					BT4-0010 G/HA1C400VA903 Lager
198.438	284.162	225.425	225.425	225.425					BT4-0027 AG/HA1 Lager
206.375	282.575	190.5	190.5	190.5					BT4-0013 G/HA1C400VA903 Lager
206.375	282.575	190.5	190.5	190.5					BT4-0021 G/HA1 Lager
220	295	315	315	315					BT4-0035 E8/C355 Lager
220.662	314.325	239.712	239.712	239.712					BT4-0040 E8/C355 Lager
240	338	248	248	248					BT4-0020/HA1 Lager
241.478	349.148	228.6	228.6	228.6					330782 AG Lager
244.475	327.025	193.675	193.675	193.675					330862 B Lager
254	358.775	268.875	268.875	268.875					BT4-0039 E8/C355 Lager
266.7	355.6	230.188	228.6	228.6					BT4-0014 G/HA1C400VA903 Lager
266.7	355.6	230.188	228.6	228.6					BT4B 328209 G/HA1C455 Lager
269.875	381	282.575	282.575	282.575					BT4B 331168 B Lager
276.225	393.7	269.875	269.875	269.875					BT4-0012 G/HA1C500VA901 Lager
279.4	393.7	269.875	269.875	269.875					BT4-0011 G/HA1C500VA901 Lager
279.578	380.898	244.475	244.475	244.475					330540 AG Lager
280	406.4	298.45	298.45	298.45					BT4-0026 A/PEX-lager
285.75	380.898	244.475	244.475	244.475					330337 AG Lager
285.75	380.898	244.475	244.475	244.475					BT4-0015 G/HA1C400VA903 Lager
288.925	406.4	298.45	292.45	292.45					BT4B 331452 G/HA1 Lager
292.1	422.275	269.875	269.875	269.875					BT4B 331968 BG/HA1 Lager
304.648	438.048	280.99	279.4	279.4					331492 Lager
304.8	501.65	336.55	336.55	336.55					BT4B 328909 G/HA1VA901 Lager
304.902	412.648	266.7	266.7	266.7					330758 BG Lager
304.902	412.648	266.7	266.7	266.7					BT4-0004 G/HA1 Lager
310	430	310	310	310					BT4-8093 G/HA1VA901 Lager
317.5	422.275	269.875	269.875	269.875					330870 BG Lager
317.5	447.675	327.025	327.025	327.025					BT4B 331161 AG/HA4 Lager

Grundmått				Grundläggande belastningsgrad		Hastighetsbetyg		Mässa	Modelllllll
Grundmått				dynamisk	statisk	Referenshastighet	Begränsande hastighet	Mässa	Lager nr.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Lager nr.
317.5	447.675	327.025	327.025	327.025					BT4B 331161 BG/HA1 Lager
317.5	422.275	269.875	269.875	269.875					BT4B 334023 E1/C675 Lager
330.2	444.5	301.625	301.625	301.625					BT4B 332647 G/HA1 Lager
330.302	438.023	247.65	254	254					BT4-8113 E2/C500 Lager
333.375	469.9	342.9	342.9	342.9					331381 Lager
343.052	457.098	254	254	254					BT4-8160 E8/C475 Lager
343.052	457.098	254	254	254					BT4-8160 E81/C400 Lager
343.052	457.098	254	254	254					BT4-8160 E81/C475 Lager
343.052	457.098	254	254	254					BT4B 328817 E1/C475 Lager
343.052	457.098	254	254	254					BT4B 328817 EX1/C475 Lager
346.075	488.95	358.775	358.775	358.775					BT4B 331228 G/HA1C200 Lager
347.662	469.9	292.1	292.1	292.1					331092 A Lager
347.662	469.9	292.1	292.1	292.1					BT4-8070 G/HA1VA901 Lager
355.6	488.95	317.5	317.5	317.5					331271 Lager
355.6	482.6	265.113	269.875	269.875					BT4-8162 E8/C480 Lager
355.6	482.6	265.113	269.875	269.875					BT4-8162 E81/C480 Lager
355.6	482.6	265.113	269.875	269.875					BT4B 328870 EX1/C300 Lager
355.6	488.95	317.5	317.5	317.5					BT4B 328912 E1/C300 Lager
355.6	488.95	317.5	317.5	317.5					BT4B 328912 E3/C675 Lager
360	510	380	380	380					332059 Lager
368.3	523.875	382.588	382.588	382.588					331159 A Lager
380	560	390	360	360					BT4-8033 G/HA1 Lager
380	540	300	300	300					BT4-8086 G/HA1 Lager
384.175	546.1	400.05	400.05	400.05					331149 E/C675 Lager
384.175	546.1	400.05	400.05	400.05					BT4-8025 G/HA1C300VA903 Lager
384.175	546.1	400.05	400.05	400.05					BT4B 334128/HA1 Lager
385.762	514.35	317.5	317.5	317.5					BT4B 334042 E1/C575 Lager
395	545	268	288.9	288.9					BT4B 332824 E/C475 Lager
395	545	268	288.9	288.9					BT4B 332824/HA1 Lager
400	600	308	308	308					BT4-8147 G/HA1 Lager

Grundmått				Grundläggande belastningsgrad		Hastighetsbetyg		Mässa	Modelllllll
Grundmått				dynamisk	statisk	Referenshastighet	Begränsande hastighet	Mässa	Lager nr.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Lager nr.
406.4	562	381	381	381					BT4-8126 E1/C575 Lager
406.4	546.1	288.925	288.925	288.925					BT4-8161 E8/C500 Lager
406.4	546.1	288.925	288.925	288.925					BT4-8161 E81/C500 Lager
406.4	546.1	288.925	288.925	288.925					BT4B 328838 BG/HA1VA902 Lager
406.4	565.15	381	381	381					BT4B 331347 AG/HA1 Lager
406.4	546.1	330	330	330					BT4B 334093 BG/HA1VA902 Lager
409.575	546.1	334.962	334.962	334.962					BT4B 329004 G/HA1VA901 Lager
409.575	546.151	334.962	334.962	334.962					BT4B 331333 E/C350 Lager
409.575	546.1	334.962	334.962	334.962					BT4B 331333 E/C575 Lager
431.8	571.5	400	400	400					BT4-8067 G/HA1VA902 Lager
431.8	571.5	336.55	336.55	336.55					BT4B 331226 AG/HA1 Lager
431.8	571.5	336.55	336.55	336.55					BT4B 331226 BG/HA1 Lager
431.8	571.5	336.55	336.55	336.55					BT4B 331226/HA1 Lager
431.8	635	440	355.6	355.6					BT4B 334019 G/HA1 Lager
440	650	353.5	353.5	353.5					332313 Lager
440	580	360	360	360					BT4-8124 E/C550 lager
440	650	353.5	353.5	353.5					BT4B 328944 G/HA1VA901 Lager
440	590	480	480	480					BT4B 334055 ABG/HA1VA902 Lager
447.675	635	463.55	463.55	463.55					330608 C Lager
450	595	404	404	404					BT4-8044 G/HA1VA902 Lager
450	595	368	368	368					BT4-8173 E8/C725 Lager
450	595	368	368	368					BT4-8173 E81/C725 Lager
450	595	404	404	404					BT4B 328365 EX/C725 Lager
450	595	368	368	368					BT4B 332773 E/C725 Lager
457.2	596.9	276.225	279.4	279.4					331169 BG Lager
457.2	596.9	276.225	279.4	279.4					331169 E/C500 Lager
457.2	606	381	381	381					BT4-8125 E1/C725 Lager
457.2	596.9	276.225	279.4	279.4					BT4B 328827 ABG/HA1VA902 Lager
460	610	360	360	360					BT4-8111 E2/C725 Lager
460	610	360	360	360					BT4B 331977 E/C725 Lager

Grundmått				Grundläggande belastningsgrad		Hastighetsbetyg		Mässa	Modelllllll
Grundmått				dynamisk	statisk	Referenshastighet	Begränsande hastighet	Mässa	Lager nr.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Lager nr.
460	625	421	421	421					BT4B 332502/HA1 Lager
475	600	368	368	368					BT4B 328913 BG/HA1C555 Lager
479.425	679.45	495.3	495.3	495.3					330886 B Lager
482.6	615.95	330.2	330.2	330.2					332096 E/C725 Lager
482.6	615.95	330.2	330.2	330.2					BT4-8163 E8/C725 Lager
482.6	615.95	330.2	330.2	330.2					BT4-8163 E81/C725 Lager
482.6	615.95	330.2	330.2	330.2					BT4-8163 E8A/C725 lager
482.6	615.95	330.2	330.2	330.2					BT4B 328842 E1/C325 Lager
482.6	647.7	417.512	417.512	417.512					BT4B 331259 BG/HA1C325 Lager
489.026	634.873	320.675	320.675	320.675					331090 E/C700 Lager
490	625	385	385	385					BT4-8135 E/C750 Lager
500	670	400.05	387.35	387.35					BT4-8056 G/HA1 Lager
501.65	711.2	520.7	520.7	520.7					331081 A Lager
510	655	377	379	379					BT4-8167 E8/C775 Lager
510	655	377	379	379					BT4-8167 E81/C775 Lager
520.7	736.6	400.05	400.05	400.05					BT4B 331243 A/HA1 Lager
530	680	440	440	440					BT4-8043 G/HA1 Lager
540	690	400	400	400					331978 BG Lager
540	690	400	400	400					BT4-8108 E/C625 Lager
558.8	736.6	322.265	322.268	322.268					331165 A Lager
558.8	736.6	322.265	322.268	322.268					331165 AG Lager
558.8	736.6	455.612	457.2	457.2					BT4-8022 G/HA1VA919 Lager
558.8	736.6	409.575	409.575	409.575					BT4B 330993 AG/HA1 Lager
558.8	736.6	409.575	409.575	409.575					BT4B 334080 G/HA1VA901 Lager
560	700	405	405	405					BT4-8153 E/C775 Lager
560	920	618	618	618					BT4B 328509/HA4 Lager
571.5	812.8	593.725	593.725	593.725					BT4B 332666/HA1 Lager
584.2	762	396.875	401.638	401.638					331148 A Lager
584.2	730.25	342.9	349.25	349.25					BT4B 331189 E/C600 Lager
585.788	771.525	479.425	479.425	479.425					BT4B 328888 BG/HA1VA901 Lager

Grundmått				Grundläggande belastningsgrad		Hastighetsbetyg		Mässa	Modelllllll
Grundmått				dynamisk	statisk	Referenshastighet	Begränsande hastighet	Mässa	Lager nr.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Lager nr.
585.788	771.525	479.425	479.425	479.425					BT4B 331093 BG/HA1 Lager
595.312	844.55	615.95	615.95	615.95					BT4B 331300 E/C775 Lager
603.25	857.25	622.3	622.3	622.3					331625 Lager
603.25	857.25	622.3	622.3	622.3					BT4B 331625 E/C800 Lager
609.6	787.4	361.95	361.95	361.95					331175 A Lager
609.6	787.4	361.95	361.95	361.95					331175 BG/C355 Lager
609.6	813.562	479.425	479.425	479.425					331925 Lager
609.6	787.4	361.95	361.95	361.95					BT4B 328871 G/HA1VA901 Lager
620	800	363.5	363.5	363.5					BT4B 328510/HA1 Lager
625	815	480	480	480					BT4-8031 E/C800 Lager
625	815	600	600	600					BT4-8137 G/HA1 Lager
650	1030	560	560	560					BT4B 332827 AG/HA1 Lager
660	1070	648.002	648.002	648.002					BT4B 332833 G/HA4 Lager
660.4	812.8	365.125	365.125	365.125					331190 Lager
660.4	812.8	365.125	365.125	365.125					BT4B 331190 BG/HA1 Lager
676	910	620	620	620					BT4B 332906/HA4 Lager
679.45	901.7	552.45	552.45	552.45					BT4B 334015 BG/HA1VA901 Lager
679.45	901.7	635	542.45	542.45					BT4B 334016 AG/HA1VA901 Lager
680	930	700	700	700					BT4B 328349/HA1 Lager
685.8	876.3	352.425	355.6	355.6					BT4B 328955 ABG/HA1VA902 Lager
685.8	876	352.425	355.6	355.6					BT4B 331089 CG/HA1 Lager
708.025	930.275	565.15	565.15	565.15					BT4-8109 E1/C800 Lager
708.025	930.275	565.15	565.15	565.15					BT4B 332098 A/HA4 Lager
710	900	410	410	410					331351 Lager
710	900	410	410	410					BT4B 331351 BG/HA1 Lager
710	900	410	410	410					BT4B 331351 E/C775 Lager
711.2	914.4	390	390	390					BT4-8139 G/HA1 Lager
717.55	946.15	565.15	565.15	565.15					332244 Lager
717.55	946.15	565.15	565.15	565.15					BT4-8069 G/HA1VA901 Lager
730.25	1035.05	755.65	755.65	755.65					330803 A Lager

Grundmått				Grundläggande belastningsgrad		Hastighetsbetyg		Mässa	Modelllllll
Grundmått				dynamisk	statisk	Referenshastighet	Begränsande hastighet	Mässa	Lager nr.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Lager nr.
750	950	410	410	410					BT4-8048 E/C725 Lager
750	1130	690	690	690					BT4B 328376/HA4 Lager
785	1010	600	600	600					BT4-8121 E/C600 lager
825.5	1168.4	844.55	844.55	844.55					BT4B 331066 A/HA4 Lager
863.6	1219.1	876.3	889	889					BT4B 330742 A/HA4 Lager
863.6	1130.3	669.925	669.925	669.925					BT4B 331123 DG/HA1 Lager
877.888	1220	844.55	844.55	844.55					BT4B 332981/HA4 Lager
938.212	1270	825.5	825.5	825.5					330726 A Lager
1001	1360	800	800	800					BT4B 334031 AG/HA4 Lager
1001	1360	800	800	800					BT4B 334031/HA4C1800 Lager
1070.001	1399.997	889.762	889.762	889.762					BT4B 328100/HA4 Lager
1300	1720	840	840	840					BT4-8150 G/HA4 Lager
287.5	440	330.3	284	284					BT4B 332997 B/HA1 Lager
287.5	440	330.3	284	284					BT4B 332997/HA1 Lager
368.294	523.875	411.162	366.712	366.712					BT4B 334056 B/HA1 Lager
384.175	546.1	437.96	384.175	384.175					BT4B 334048/HA1 Lager
391.071	550	428.625	384.175	384.175					BT4B 328305/HA1 Lager
400	540	330	295	295					332297 Lager
400	540	295	330	330					BT4-8050/HA1 Lager
406.445	565.201	409.575	365.125	365.125					BT4B 332813 B/HA1C425 Lager
415.925	590.55	479.96	419.1	419.1					BT4B 334047/HA1 Lager
431.8	571.5	366.713	320.675	320.675					331999 Lager
450	595	388	352	352					BT4-8053/HA1 Lager
482.6	647.7	436.5	401.638	401.638					BT4-8052/HA1 Lager
555.233	761.873	692.15	536.575	536.575					BT4B 334125/HA1 Lager
770	1040	800	650	650					BT4B 334099/HA4 Lager
872.769	1181.1	714.375	628.65	628.65					BT4B 332786/HA4 Lager
872.847	1181.1	714.375	628.65	628.65					BT4B 328956/HA4 Lager

Teknik för framtidens rörelse

Om UKL

Grundat 2020 är UKL Bearing Manufacturing Co., Ltd. (Wuxi) Kina 331138 AG Fyrradigt koniskt rullager leverantörer och OEM/ODM 331138 AG Fyrradigt koniskt rullager företag, ett integrerat industri- och handelsföretag som fokuserar på precisions tillverkning, med kombinerad FoU, produktion och försäljning.
Företaget specialiserar sig på högpresterande lagerlösningar och tillhandahåller tekniskt stöd till globala industrier med extremt höga krav på precision och tillförlitlighet.

Med över 200 skickliga yrkesarbetare och en helt moderniserad produktionsbas täcker UKL anläggningar hela tillverkningsprocessen — smide, glödgning, svarvning, värmebehandling, slipning och automatiserad montering.
Med över 15 års OEM/ODM-export erfarenhet svarar UKL snabbt på kundbehov och erbjuder flexibla och anpassade tjänster för kunder i Europa, Asien, Afrika och Mellanöstern.

Mer om oss Ukl Bearing Manufacturing Co.,Ltd

0+

år

Branscherfarenhet
0+

Modellvariation
0+

Antal anställda
0

$

Årligt exportvärde

Hederscertifikat

Nyheter

Hur man väljer ZKLDF100-lager för roterande höghastighetsbord: mått, belastningskapacitet och monteringsguide
08 Oct, 2026
Inom området för precisionsrörelsestyrning är efterfrågan på lager som samtidigt kan hantera axiella, radiella och lutande moment obeveklig. Den ZKLDF100 lager representerar en specia...

LÄS MER
Vad gör XSU080168 korsade rullager till industristandard för precisionsroterande tillämpningar?
01 Oct, 2026
Förstå XSU080168 korsade rullager När precision, styvhet och momentbelastningskapacitet sammanfaller framstår XSU080168 som en kritisk komponent i roterande maskineri. Denna tunnväg...

LÄS MER
RB2508-lager för robotarmar: exakt rörelse och förlängd livslängd
24 Sep, 2026
Varför behöver robotkopplingar mer än ett standardlager Robotfogar fungerar under en unik kombination av begränsningar. De måste vara lätta men ändå tillräckligt styva för att motstå nedbö...

LÄS MER
Vad gör SI5TK-lager till den idealiska underhållsfria lösningen för miniatyrkopplingar?
17 Sep, 2026
Förstå SI5TK-lagret i Precision Motion Systems När ingenjörer och inköpsspecialister söker efter en kompakt, självsmörjande stångande som elimineras av konstant smörjning, SI5TK lage...

LÄS MER
