SX tunn profil precisionslager

SX tunna precisionslager har en ultratunn design, med en mindre tvärsnittsdimension jämfört med lager av RB-typ samtidigt som de bibehåller samma axeltappsdiameter. På grund av denna ultratunna design har varken de inre eller yttre ringen monteringshål, vilket kräver flänsar och stödsäten för installation. De används vanligtvis i applikationer som kräver rotation av den inre ringen.

Contact Us Kontakta oss
PREV：CRBH ultratunt precisionslager NÄSTA：RAU integrerat tvärrullager
  • Beskrivning
  • Specifikationer
  • Kontakta oss

Produktfördelar
Tvärrullager i SX-serien är en speciell typ av lager med en delad innerring och en roterande yttre ring. Rullarna är arrangerade i ett tvärmönster, vilket gör att de tål belastningar i alla riktningar. Jämfört med traditionella modeller ökar deras styvhet med 3-4 gånger. Den inre eller yttre ringen är en tvådelad struktur, och lagerspelet är justerbart. Även under förspänning kan rotationsrörelser med hög precision uppnås. De har hög precision, hög styvhet, hög lastkapacitet och liten storlek. De används ofta som sfäriska glidlager i industrirobotar och erbjuder 3-4 gånger högre styvhet än traditionella modeller.

Produktegenskaper
Högprecisions- och styvhetslager med tunnväggig tvärsnittsdesign

Vad används kullager till?
·Robotik: Används i leder och roterande delar av robotarmar som kräver exakt rörelse.
·CNC-verktygsmaskiner: Precision och belastningskapacitet är avgörande i applikationer med roterande bord och spindel.
· Medicinsk utrustning: Smidig och exakt rörelse krävs i enheter som kirurgiska robotar och bildutrustning.
·Optiska instrument: Stabil positionering är avgörande i högprecisionsutrustning som teleskop och mikroskop.
· Flyg- och rymdkomponenter: Används i flygkontrollsystem och satellitmekanismer som kräver hög tillförlitlighet och precision.

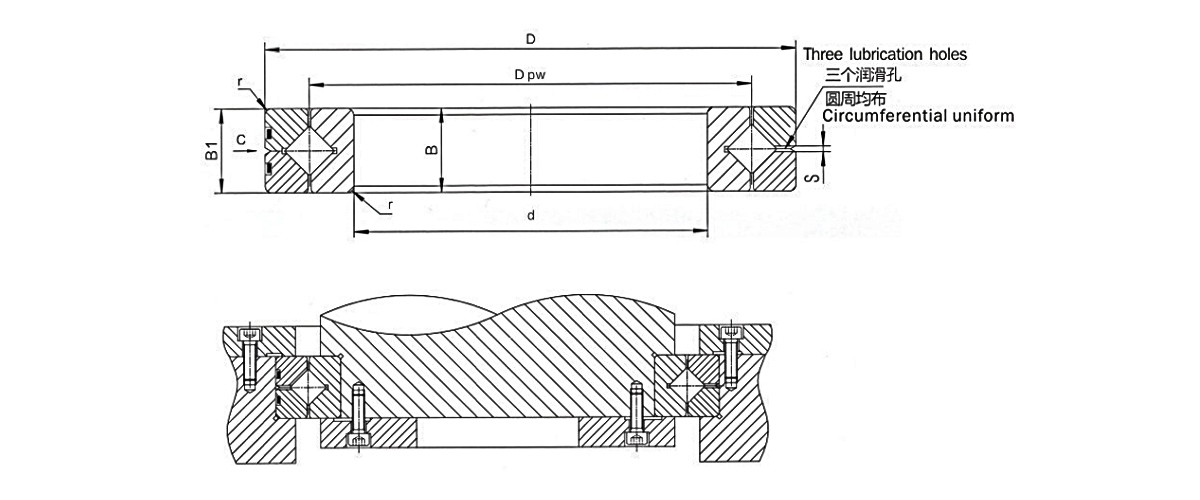

Lagertyp Dimension Grundläggande belastningsklass (axiell) Grundläggande belastningsklassificering (radial) Vikt
Innerdiameter Ytterdiameter Roller Pitch Diameter Hög Oljehål Fasning Ca Coa Cr Cor
d D Dpw B B1 S rmin KN KN KN KN kg
SX011814 70 90 80 10 1.2 0.6 18 60 12 30 0.3
SX011818 90 115 102 13 1.2 1 26 96 17 47 0.4
SX011820 100 125 112 13 1.2 1 28 106 18 52 0.5
SX011824 120 150 135 16 1.5 1 41 153 26 75 0.8
SX011828 140 175 157 18 1.5 1.1 64 237 41 116 1.1
SX011832 160 200 180 20 1.5 1.1 69 272 44 133 1.7
SX011836 180 225 202 22 2 1.1 98 381 63 187 2.3
SX011840 200 250 225 24 2 1.5 106 425 68 208 3.1
SX011848 240 300 270 28 2 2 149 612 95 300 5.3
SX011860 300 380 340 38 2.5 2.1 245 1027 156 504 12
SX011868 340 420 380 38 2.5 2.1 265 1148 167 563 13.5
SX011880 400 500 450 46 2.5 2.1 385 1699 244 833 24
SX0118/500 500 620 560 56 2.5 3 560 2538 355 1244 44
