Installationsguide för tvärrullager: principer och bästa praxis
Vilka är kritiska de principer och bästa praxis för att installera tvärrullager för att säkerställa optimal prestanda, precision och livslängd i industriapplikationer med hög efterfrågan?
Tvärrullager representerar en distinkt klass av precisionskomponenter konstruerade för att rymma kombinerade radiella, axiella och momentbelastningar samtidigt. Deras unika konfiguration - cylindriska rullar arrangerade med sina axlar växelvis korsade i 90° inom V-formade löpbanor - en exceptionell styvhet och rotationsnoggrannhet i ett kompakt fotavtryck. Bland de mest använda varianterna i kompakta, lätta applikationer är RAU6008 lager , RAU7008-lager och RAU8008-lager, som tillhör RAU-serien som kännetecknas av ultratunn tvärsnittsgeometri.
Korrekt installation är den enskilt mest följdriktiga faktorn som avgör om ett tvärrullager levererar sin fulla prestandapotential eller utsätts för tidig nedbrytning.
Förberedelse före installation
Installationen måste utföras i en torr, ren miljö för att skydda kontaminering. Alla matchande komponenter – lagerhus, axlar och tillhörande delar – kräver noggrann rengöring för att eliminera smuts, oljerester och metalliska grader. Inspektion bör verifiera att bearbetade ytor uppfylla specificerade toleranser för planhet, vinkelräthet, rundhet och cylindricitet, eftersom dessa geometriska attribut direkt påverkar monteringsprecisionen och förhindrar spänningskoncentrationer från excentrisk belastning.
För delade tvärrullager måste fästskruvarna som skyddar separation under transporten lossas före installation. Om den delade inre eller yttre ringen uppvisar periferiell felinriktning vid fogen, rekommenderas korrigering med en plasthammare före införing.
Installationsförfarande
På grund av sin tunnakonstruktion är tvärrullager känsliga för lutning under insättning i hus eller på axlar. För att skydda detta perfekta måste lagras i en horisontell orientering under hela insättningsprocessen. Använd en plast- eller hartsklubba och knacka på lagret jämnt runt dess omkrets – slå på den inre ringen när du sätter in den på en axel och den yttre ringen när du sätter in den i ett hus – samtidigt som du flyttar fram det stegvis. Fortsätt tills en hörbar bekräftelse indikerar fullständig kontakt med referensaxeln.
För interferenspassande applikationer med måttlig interferens kan en hylsa och hammare användas för att applicera ett jämnt tryck över ringens ändyta. För större störningar är termiska expansionsmetoder – oljebad eller induktionsuppvärmning inom 80 °C till 100 °C, inte överstigande 120 °C – att föredra. Efterföljande kylning kräver säker fastsättning med muttrar eller motsvarande för att förhindra axiellt spel från att utvecklas på grund av sammandragning.
Flänsmontering och skruvdragning
Monteringsflänsen ska först placeras över lagret och vickas försiktigt för att passa i bulthålen. Sätt i bultarna manuellt för att bekräfta att gängan inte är blockerad. Åtdragningen måste ske i tre till fyra steg, efter en diagonal sekvens för att finna jämn lastfördelning. När du fäster delade inre eller yttre ringar, rotera den inbyggda motdelen ungefär 90° mellan varje åtdragningspassage—fyra till fem varv—för att korrigera eventuell felinriktning av leden. Använd en momentnyckel för att uppnå specifika värden; för stålhus och flänsar, referensstandard vridmomenttabeller baserade på bult.
Stödstruktur och flänsdesign överväganden
Tvärrullager är strukturer med tunn sektion; följaktligen kräver styvheten hos stödhus och klämflänsar noggrann konstruktionsövervägande. Otillräcklig verkan mot jämn klämning av delade ringarna, vilket tillåter deformation under momentbelastning och genomförs i ojämnt rullkontakt - ett tillstånd avsevärt försämrar lagrets prestanda.
Som ett designriktmärke bör husets väggtjocklek inte vara mindre än 60 % av lagrets tvärsnittshöjd. Flänstjockleken specificeras generellt inom ett område av 0,5 till 1,2 gånger lagerbredden. Ett spel på cirka 0,5 mm mellan flänskomponenterna är standard. För applikationer som kräver förhöjd monteringsprecision, utformning av flänsen med en stegvis konfiguration och justering av steghöjden genom ytslipning som exakt styrning av spännkraften. För stålflänsar rekommenderas generellt en interferens på 0,02 till 0,05 mm.
Orientering och lastzonspositionering
RAU-seriens lager har ett rullladdningshål på den yttre ringen, tätat med en plugg. Under installationen, se till att denna pluggposition inte sammanfaller med den maximala belastningszonen. På samma sätt, för lager med delade ytterringar, bör den delade leden vara orienterad bort från den primära belastningsriktningen. Att följa dessa orienteringsprinciper minimera spänningskoncentrationer och optimala lastfördelningar över valskomplementet.
Verifiering efter installation
Efter montering, rotera axeln eller huset manuellt för att bekräfta smidig drift. Fortsätt till motordriven tomgångsdrift, låghastighetsdrift, öka gradvis hastigheten och belastningen samtidigt som du övervakar onormalt ljud, vibrationer eller temperaturhöjningar. Eventuella avvikelser kräver omedelbar avstängning och undersökning före idrifttagning.

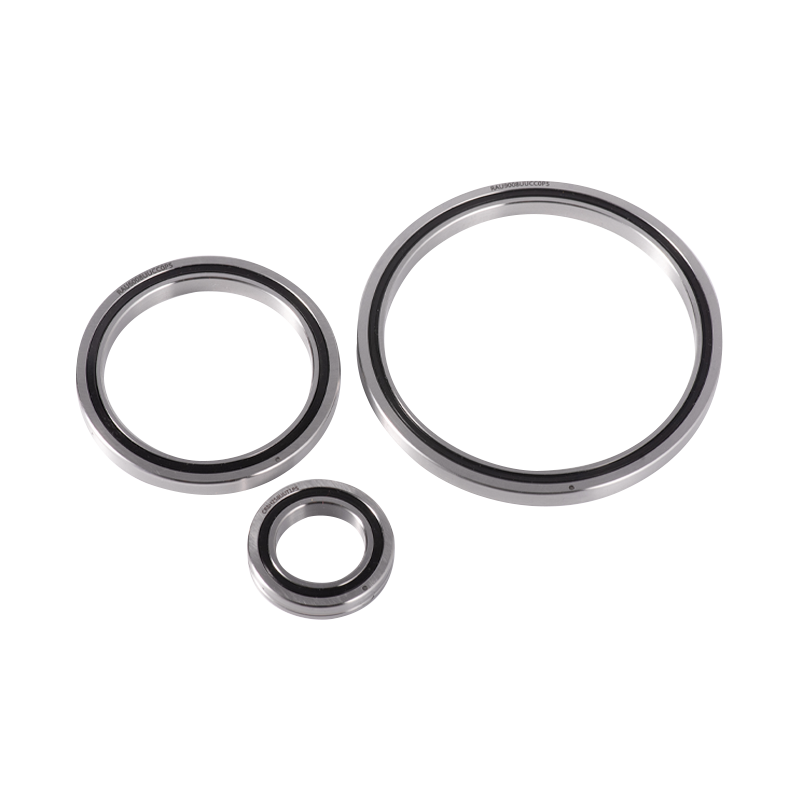

RAU Series Produktöversikt
RAU-serien representerar en ultrakompakt av tvärrullager, som uppnås genom att minimera yttre och ringtjocklek till den praktiska gränsen. Denna design är optimal för viktkänsliga och utrymmesbegränsade applikationer inklusive industrirobotleder, precisionsroterande bord, direktdrivna motorer, medicinsk instrumentering och CNC-bearbetningscenter. RAU-seriens lager har en integrerad inre och yttre ringstruktur som är kompatibel med både inre och yttre ringrotation.

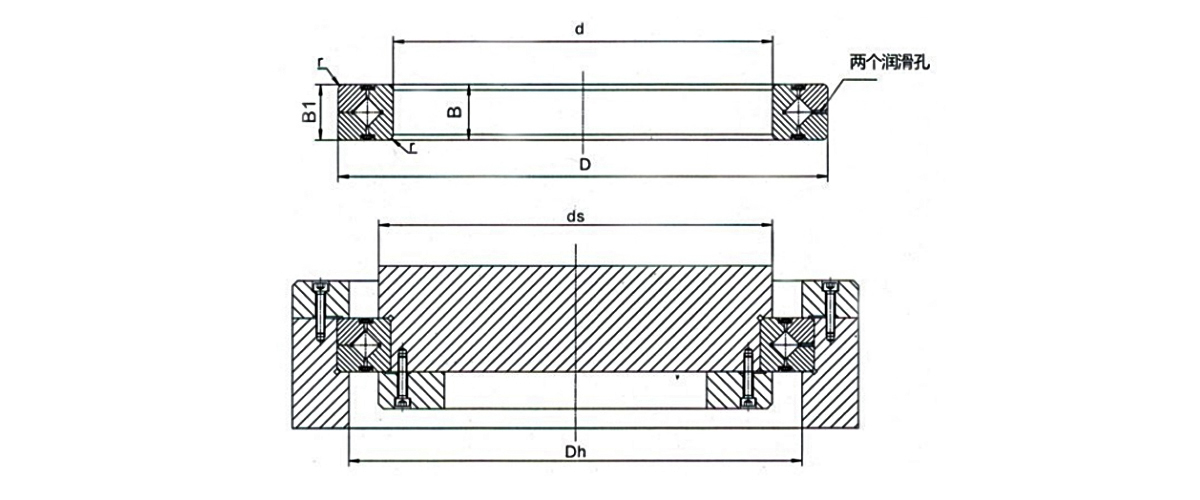

RAU6008, RAU7008 och RAU8008 Lager Specifikationer
| Parameter | RAU6008 | RAU7008 | RAU8008 |
|---|---|---|---|
| Håldiameter (d) | 60 mm | 70 mm | 80 mm |
| Ytterdiameter (D) | 76 mm | 86 mm | 96 mm |
| Rullstigningscirkeldiameter (dp) | 67 mm | 77 mm | 87 mm |
| Bredd (B) | 8 mm | 8 mm | 8 mm |
| Axelhöjd (ds/Dh) | 63,5 mm / 70,5 mm | 73,5 mm / 80,5 mm | 83,5 mm / 90,5 mm |
| Dynamic Load Rating (Cr) | 5,68 kN | 5,98 kN | 6,37 kN |
| Statisk belastningsbetyg (Cor) | 8,68 kN | 9,80 kN | 11,3 kN |
| Mässa | 0,09 kg | 0,10 kg | 0,11 kg |
| Material | GCr15 krombärande stål med hög kolhalt (genomhärdat) | GCr15 krombärande stål med hög kolhalt (genomhärdat) | GCr15 krombärande stål med hög kolhalt (genomhärdat) |
| Tillgängliga noggrannhetsklasser | PO, P6, P5, P4 | PO, P6, P5, P4 | PO, P6, P5, P4 |
| Alternativ för radiell frigång | CC0 (förspänd), C0 (lite spelrum) | CC0 (förspänd), C0 (lite spelrum) | CC0 (förspänd), C0 (lite spelrum) |
| Tätningsalternativ | Öppen typ (standard); UU (dubbelläppstätning på båda sidor) | Öppen typ (standard); UU (dubbelläppstätning på båda sidor) | Öppen typ (standard); UU (dubbelläppstätning på båda sidor) |
Som en professionell lagerfabrik och lagertillverkningsföretag i Kina, UKL Bearing Manufacturing Co., Ltd. (Wuxi) specialiserar sig på högpresterande lagerlösningar och tillhandahåller tekniskt stöd till globala industrier med exceptionellt höga krav på precision och tillförlitlighet. UKL:s anläggningar täcker hela tillverkningsprocessen – smide, glödgning, svarvning, värmebehandling, slipning och automatiserad montering – med stöd av ett team på mer än 200 skickliga yrkesmän. UKL tillverkar RAU6008 lager, RAU7008 lager , och RAU8008 med exakta specifikationer, med kapacitet som sträcker sig till skräddarsydda lösningar för specialiserade applikationer. UKL erbjuder också teknisk rådgivning om bästa installationsmetoder för att säkerställa optimal lagerprestanda. UKL upprätthåller en rigorös kvalitetsstyrning genom hela produktionen.
FAQ
F1: Vilket är det vanligaste misstaget som görs när man installerar tvärrullager?
Otillräcklig uppmärksamhet på den tunna sektionen hos dessa lager, vilket leder till lutning under införandet. Behåll alltid perfekt horisontell orientering och användbar och jämn, försiktig knackning med en plastklubba för att föra fram lagret stegvis.
F2: Varför är skruvmomentsekvensering viktig för lagerinstallation i RAU-serien?
Diagonal åtdragning i flera steg säkerställer enhetlig spännkraftsfördelning över delade ringarna, vilket förhindrar lokal deformation som skulle äventyra rotationsnoggrannheten och lagrets livslängd.
F3: Kan RAU6008-lager, RAU7008-lager och RAU8008-lager användas omväxlande?
Nej. Dessa lager har distinkta håldiametrar (60 mm, 70 mm respektive 80 mm) och motsvarande ytterdiametrar. Urvalet måste matcha applikationens specifika axel- och husdimensioner.
F4: Vilken smörjning rekommenderar för tvärrullager i RAU-serien?
Fettsmörjning är standard för de flesta applikationer, även om oljesmörjning är också acceptabelt. Valet beror på drifthastighet, temperatur och miljöförhållanden. Förseglade (UU) varianter behåller smörjmedlet mer effektivt i förorenade miljöer.
F5: Hur kan jag verifiera att ett tvärrullager har installerats korrekt?
Utför en manuell rotationskontroll följer av tomgång, låghastighetsdrift. Öka gradvis hastigheten och belastningen samtidigt som du övervakar onormalt ljud, vibrationer eller temperaturhöjningar. Eventuella oegentligheter indikerar potentiella installationsproblem som kräver utredning.
