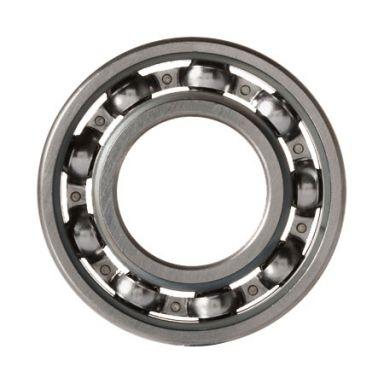

A 6224 lager representerar en grundläggande komponent i moderna industrimaskiner. Enradiga spårkullager är bland de mest mångsidiga och mest använda lagertyperna inom tillverknings-, fordons- och energisektorerna. Dessa lager stöder radiella belastningar och måttliga axiella belastningar genom en enkel men effektiv design med stålkulor inrymda i räfflade ringar.
Den djupa spårkonstruktionen skapar en kontinuerlig lastbana runt lagret, och fördelar spänningen jämnt över alla rullande element. Denna arkitektur möjliggör mjuk rotation under krävande förhållanden samtidigt som den bibehåller hög driftsäkerhet. Den 6224 enkelradigt spårkullager beteckningen följer internationella ISO-standarder, som indikerar specifika dimensions- och prestandaegenskaper som ingenjörer kan lita på över hela globala leveranskedjor.
Spårkullager innehåller flera kritiska designelement som bidrar till deras utbredda användning i industriella miljöer.
Precisionstillverkningen av dessa komponenter säkerställer minimala vibrationer och buller under drift. Ytkvaliteten på löpbanans spår påverkar direkt lagrets livslängd och driftsjämnhet. Modern produktionsteknik upprätthåller toleranser inom mikrometer, vilket gör det möjligt för lager att uppnå rotationshastigheter som överstiger 10 000 RPM i många applikationer.
Till skillnad från andra lagertyper utmärker sig spårlager när det gäller att hantera kombinerade belastningsscenarier. Geometrin tillåter kulor att bära både radiella belastningar vinkelrätt mot axeln och måttliga axiella belastningar parallellt med axelns riktning. Denna egenskap med dubbla kapaciteter eliminerar behovet av flera lagertyper i många applikationer, vilket minskar designkomplexiteten och systemkostnaderna.
Att förstå dimensions- och prestandaspecifikationerna hjälper ingenjörer att välja lämpliga lager för specifika applikationer.
| Parameter | Värde | Enhet |
|---|---|---|
| Håldiameter (d) | 120 | mm |
| Ytterdiameter (D) | 215 | mm |
| Bredd (B) | 40 | mm |
| Minsta kälradie (r) | 2.1 | mm |
| Vikt | 5.27 | kg |
| Borrtyp | Cylindrisk borrning | - |
| Rullande element | Stålkula, enkelrad | - |
| Prestandamått | Betyg |
|---|---|
| Basic Dynamic Load Rating (Cr) | 146 kN |
| Grundläggande statisk belastningsbetyg (Cor) | 118 kN |
| Hastighetsgräns för oljesmörjning | 6300 RPM |
| Hastighetsgräns för smörjning av fett | 4000 RPM |
| Drifttemperaturområde | -30 till 120 grader Celsius |
| Toleransklassificering | C0 Standard, kan uppgraderas till C3/C4 |
6224-lagret finns i flera konfigurationer för att passa olika driftsmiljöer:
Djupa spårlager ger exceptionell prestanda över flera driftsdimensioner. Deras enkla geometri möjliggör lägre friktion jämfört med komplexa lagerkonstruktioner, vilket leder till minskad energiförbrukning i industriella system. Kontaktvinkeln på noll grader mellan kulor och löpbanor gör att dessa lager kan hantera stötbelastningar effektivt och absorberar plötsliga kraftspikar utan för tidigt fel.
Termisk stabilitet representerar en annan betydande fördel. Stålkonstruktionsmaterial bibehåller konsekventa mekaniska egenskaper över det specificerade temperaturintervallet, vilket säkerställer förutsägbar prestanda i både kryogena och förhöjda temperaturapplikationer. Den fördelade lastvägen förhindrar lokala spänningskoncentrationer som kan initiera utmattningsfel.
Ingenjörer uppskattar standardiseringen som är inbyggd i designen av djupa spårlager. Universell axeldimensionering och standardiserade monteringsgränssnitt förenklar utrustningsutveckling. Denna mångsidighet möjliggör spårkullager för elmotor applikationer inom olika branscher utan att kräva skräddarsydda anpassningar. Den cylindriska hålkonstruktionen rymmer både solida axlar och avsmalnande hylsor genom lämpliga monteringsdetaljer.
Djupa spårlager fungerar som grundläggande komponenter i industrimaskiner som spänner över flera sektorer. Deras anpassningsförmåga till olika belastningsförhållanden och hastighetsområden gör dem lämpliga för ett exceptionellt brett användningsområde.
Elmotorer och roterande utrustning: Dessa lager är centrala för motordesign och stödjer axelrotation i motorer med fraktionerad hästkraft genom stora industrimotorer som överstiger 1000 hästkrafter. De förseglade varianterna ger skydd i miljöer med damm, fukt eller kemikalieexponering.
Materialhanteringsutrustning: Transportörsystem, hissar och lyftmekanismer är beroende av djupa spårlager för tillförlitligt laststöd. Den radiella lastkapaciteten rymmer tunga materialöverföringsoperationer i gruv-, konstruktions- och tillverkningsanläggningar.
Kompressorer och pumpar: Fram- och återgående och roterande kompressorkonstruktioner innehåller dessa lager för att bibehålla exakt axelpositionering under dynamiska tryckvariationer. Pumpapplikationer drar nytta av de förseglade lagervarianterna som motstår vatteninträngning och förhindrar inre korrosion.
Jordbruksmaskiner: Lantbruksutrustning från spannmålshanteringssystem till maskiner för bearbetning av grödor använder djupa spårlager i både primära drivsystem och hjälpkomponenter. Miljöexponering för damm, fukt och organiska rester kräver förseglade eller skärmade varianter.
Textil- och pappersbearbetning: Höghastighetsspindelapplikationer och banhanteringsutrustning förlitar sig på djupa spårlager för konsekvent prestanda. Temperaturvariationer i bearbetningsmiljöer förblir inom lagrets driftsområde.
Driftförhållandena avgör lämplig tätningstyp och smörjmetod. Höghastighetsapplikationer som närmar sig 6000 RPM använder vanligtvis oljesmörjning för att minimera friktionsuppvärmning. Medelhastighetsoperationer i intervallet 2000 till 4000 RPM fungerar effektivt med fettsmörjning, vilket kräver mindre frekventa underhållsingrepp. Låghastighetsscenarier med tung last drar nytta av tätade lager som fångar in smörjning och utesluter miljöföroreningar.
Tillämpningar som överskrider omgivningens temperaturintervall eller arbetar i korrosiva miljöer kräver lagermaterial utöver standardstål. Rostfria rullelement och -banor motstår oxidation och kemiska angrepp, vilket förlänger livslängden i marina eller kemiska processapplikationer.
Korrekt val av lager säkerställer optimal utrustningsprestanda och lång livslängd. Ingenjörer måste utvärdera flera kritiska parametrar innan de specificerar en viss lagermodell.
Lastanalys: Beräkna radiella och axiella belastningar som förväntas under normal drift och under uppstarts-/avstängningstransienter. Jämför dessa beräknade belastningar med lagrets grundläggande belastningsvärden. Säkerhetsmarginaler på 1,5 till 2,0 gånger den grundläggande belastningen är standardpraxis för förlängd lagerlivslängd.
Hastighetskrav: Identifiera det förväntade driftshastighetsintervallet och topprotationshastigheten. Referera till lagrets smörjhastighetsgränser för att avgöra om olja eller fettsmörjning bättre passar applikationen. Höghastighetsapplikationer kan kräva lager med optimerad burkonstruktion för att minimera centrifugaleffekter på rullande element.
Miljöfaktorer: Bedöm föroreningsexponering, fuktnärvaro, extrema temperaturer och kemikalieexponering. Tätade lagervarianter skyddar mot damm och fukt men begränsar påfyllning av fett. Öppna lager tillåter kontinuerlig nysmörjning men kräver effektiv yttre tätning på maskinhusnivå.
Monteringskonfiguration: Bestäm om axel- eller husmontering passar applikationsgeometrin. Tänk på toleranskrav och upprätta monteringsmetoder som korrekt stöder både radiella och axiella belastningar under drift.
Korrekt smörjning är den enskilt viktigaste faktorn för att förlänga lagrets livslängd. Fettsmorda lager kräver periodisk påfyllning för att ersätta nedbrutet smörjmedel och bibehålla skyddsfilmen mellan rullande element och löpbanor. Oljesmörjning tillåter kontinuerlig kylning och föroreningsextraktion genom filtreringssystem, idealiskt för höghastighetsapplikationer.
Överdriven smörjning genererar värme genom mekanisk kärnning och bör undvikas. Undersmörjning påskyndar slitaget och initierar fastsättning, vilket förstör lagret inom timmar efter drift. Applikationsspecifika rekommendationer balanserar dessa konkurrerande problem.
Regelbundna inspektioner identifierar utvecklande problem innan katastrofala fel inträffar. Förhöjda temperaturavläsningar indikerar otillräcklig smörjning eller för hög belastning. Ovanligt buller eller vibrationer tyder på att föroreningar tränger in eller att rullelementens ytspjälkning sker. Systematisk övervakning möjliggör förutsägande underhållsplanering som minimerar oväntade utrustningsavbrott.
Tätade lagerkonstruktioner innehåller smörjmedel och utesluter kontaminering, vilket minskar underhållsfrekvensen. Öppna lager kräver extern tätning vid maskinhusets gränssnitt. Flexibla tätningar och labyrintdesigner skyddar lagrets inre delar samtidigt som de tillåter kontrollerad smörjcirkulation. Utrustning som arbetar i dammiga eller våta miljöer drar stor nytta av förbättrade tätningsåtgärder.
Vid utvärdering av lagerteknik för industriella applikationer jämför ingenjörer djupa spårkonstruktioner med alternativa tillvägagångssätt, inklusive koniska rullager, cylindriska rullager och magnetiska lager.
| Lagertyp | Radiell kapacitet | Axial kapacitet | Hastighetsintervall | Kostnadsnivå |
|---|---|---|---|---|
| Deep Groove Ball | Bra | Måttlig | Hög | Låg |
| Avsmalnande rulle | Utmärkt | Utmärkt | Måttlig | Hög |
| Cylindrisk rulle | Utmärkt | Begränsad | Hög | Måttlig |
| Magnetiska lager | Specialiserad | Specialiserad | Mycket hög | Mycket hög |
Djupa spårlager representerar det optimala valet för allmänna applikationer som kombinerar måttliga belastningar, variabla hastigheter och kostnadskänslighet. Specialiserade lagertyper ger överlägsen prestanda i specifika scenarier men till avsevärt högre anskaffnings- och driftskostnader.
Spårkullager överensstämmer med strikta internationella dimensions- och prestandastandarder, främst ISO 6 för allmänna konstruktionsspecifikationer och ISO 286 för toleransklassificering. Dessa standarder säkerställer utbytbarhet över globala leveranskedjor och gör det möjligt för ingenjörer att med säkerhet specificera komponenter från flera leverantörer.
Kvalitetscertifieringssystem inklusive ISO 9001 tillverkningsöverensstämmelse och ISO 20623 bärande kvalitetsstandarder etablerar konsekventa produktionsprocesser. Regelbundna tester bekräftar att lagerkomponenter uppfyller specificerade belastningsklasser, dimensionsnoggrannhet och krav på ytfinish.
Moderna produktionsanläggningar använder bearbetning med datornumerisk styrning för att uppnå banageometrier med ytfinish under 0,05 mikrometer. Avancerade sliptekniker tar bort materialfel under ytan som initierar utmattningsfel. Kvalitetsverifiering under processen bekräftar dimensionell överensstämmelse innan lager lämnar tillverkningsanläggningar.
Centrifugalrening av stål tar bort inre inneslutningar som koncentrerar spänningar under driftsbelastningar. Värmebehandlingsprocesser optimerar materialets hårdhet och seghet och balanserar slitstyrka mot sprödhet. Dessa metallurgiska framsteg förlänger den praktiska lagerlivslängden betydligt utöver tidigare generationers konstruktioner.
Lagerindustrin fortsätter att utvecklas mot förbättrad prestanda, förbättrad hållbarhet och anpassning till förändrade industriella krav. Lättviktskompositburkonstruktioner minskar centrifugalkrafterna vid extrema hastigheter samtidigt som den strukturella integriteten bibehålls. Keramiska rullande element i hybridlager minskar massa och friktion samtidigt som de bibehåller tillräcklig lastkapacitet för många applikationer.
Fasta smörjmedelsbeläggningar möjliggör lagerdrift i miljöer där konventionellt fett och olja inte kan innehålla, särskilt relevant för flyg- och vakuumtillämpningar. Smarta lagerkonstruktioner med inbyggda sensorer möjliggör tillståndsövervakning som förutsäger underhållsbehov innan fel inträffar, vilket optimerar tillförlitligheten i kritiska system.
Hållbarhetsöverväganden driver utvecklingen av lagerkonstruktioner som kräver mindre frekventa byten och som använder miljöanpassade smörjmedel. Tillverkare arbetar för att eliminera sällsynta jordartsmetaller från permanentmagnetburar samtidigt som de upprätthåller prestandastandarder som moderna maskiner kräver.
Ovanligt lagerljud indikerar vanligtvis att föroreningar tränger in eller otillräcklig smörjning. Metallpartiklar som cirkulerar genom lagers spårande löpbanor skapar igenkännbara slipljud. Systematisk spolning med rent smörjmedel återställer ibland smidig drift om kontamineringen förblir minimal. Fastnade eller allvarligt skadade lager kräver fullständigt utbyte.
Lagerfel före förväntade serviceintervall tyder på installationsfel, överbelastning eller miljöproblem. Felaktig montering applicerar excentriska belastningar som koncentrerar trycket på lagersektioner konstruerade för fördelade belastningar. Överdragning av monteringspassningar skapar inre spänningar som påskyndar materialutmattning. Att bibehålla specificerade monteringstoleranser förhindrar dessa installationsinducerade fel.
Lagertemperatur över normalt driftsområde indikerar friktionsökning från smörjhaveri eller överbelastning. Att öka mängden smörjmedel eller uppgradera till fett med högre temperaturkapacitet löser ibland problem. Verifiering av belastningsanalys bekräftar huruvida driftsförhållandena överstiger lagerkonstruktionsklassificeringarna.
Tätade spårlager innehåller permanenta tätningar som fångar in smörjmedel i lagret och utesluter extern förorening. Denna design minskar underhållskraven och fungerar bra i dammiga eller våta miljöer, men förhindrar påfyllning av yttre smörjmedel. Öppna lager tillåter kontinuerlig smörjmedelscirkulation och kylning men kräver externa hustätningar för att förhindra att föroreningar tränger in. Applikationsmiljö och underhållskapacitet avgör den mest lämpliga konfigurationen.
Val av lager börjar med att beräkna radiella och axiella belastningar som verkar på axeln. Se lagertillverkarens belastningstabeller och jämför dina beräknade belastningar med publicerade grundläggande belastningsvärden. Välj en lagerstorlek där den beräknade belastningen förblir under 50 till 70 procent av den grundläggande belastningen för att säkerställa tillräckliga säkerhetsmarginaler för livslängden. Kontrollera att drifthastigheten ligger inom lagrets rekommenderade smörjhastighetsgränser.
Djupa spårlager tolererar begränsad vinkelförskjutning, vanligtvis runt en till tre grader beroende på lagerstorlek och belastningsförhållanden. Överdriven snedställning koncentrerar bärande belastningar på begränsade delar av löpbanan, vilket påskyndar utmattningsfel. Monteringsprocedurer som betonar axelns och husets koncentricitet förhindrar felinriktningsproblem. Flexibelt kopplingsval rymmer mindre axelförskjutningar som lagren inte självständigt kan ta emot.
Höghastighetsapplikationer som närmar sig lagrets maximala varvtal drar fördel av oljesmörjning som cirkulerar genom lagret med kontrollerade flödeshastigheter. Olja tar bort värme som genereras av rullelementets friktion och ersätter kontinuerligt nedbrutet smörjmedel. Fettsmörjning som är lämplig för medelvarvtal genererar överdriven värme vid höga varvtal, vilket kan orsaka lagerstopp. Oljedimma eller olje-luftsmörjningssystem representerar avancerade lösningar för specialiserade ultrahöga applikationer.
Fabriksförseglade lager innehåller vanligtvis smörjning som är tillräcklig för längre serviceperioder, vanligtvis flera år under normala driftsförhållanden. Eftersmörjningsintervaller beror på driftstemperatur, belastningsförhållanden och arbetscykel. Tillverkare anger vanligtvis smörjkrav i produktdokumentationen. När väl förseglade lager tömt interna smörjmedelsreserver, blir det nödvändigt att byta ut eftersom direkt eftersmörjning är omöjlig utan demontering.
Lagerförspänning avser intern kompression som appliceras på rullande element under montering. Korrekt förspänning eliminerar inre glapp som annars skulle tillåta slirning och fördjupning på löpbanan. Överdriven förspänning skapar onödig friktion och värme medan otillräcklig förspänning tillåter att rullelementet glider. Monteringsspecifikationer fastställer korrekt förspänning genom kontrollerade passningar mellan lager och axel eller lager och hushål.
Djupa spårlager hanterar radiella belastningar effektivt men ger begränsad axiell lastkapacitet jämfört med koniska rullager. Hjullager för fordon kräver betydande motstånd mot axiell belastning för att klara bromskrafter och sidobelastning. Även om konfigurationer med djupa spår fungerar i vissa fordonsapplikationer utan hjul, förblir koniska rullkonstruktioner standard för hjulmontering på grund av överlägsen axiell kapacitet och inneboende förspänningskapacitet.
Förvara förseglade lager i originalförpackning i torra miljöer med stabil temperatur mellan 16 och 35 grader Celsius. Skydda lagren från fukt, frätande gaser och extrema temperaturfluktuationer som försämrar smörjmedelsegenskaperna. Förlängd lagring kan eventuellt tjockna fett som kräver skonsam drift under första uppstart. Öppna lager kräver skyddskåpor och torr förvaring som förhindrar korrosion av löpbanans ytor.
