XSU korsade rullager

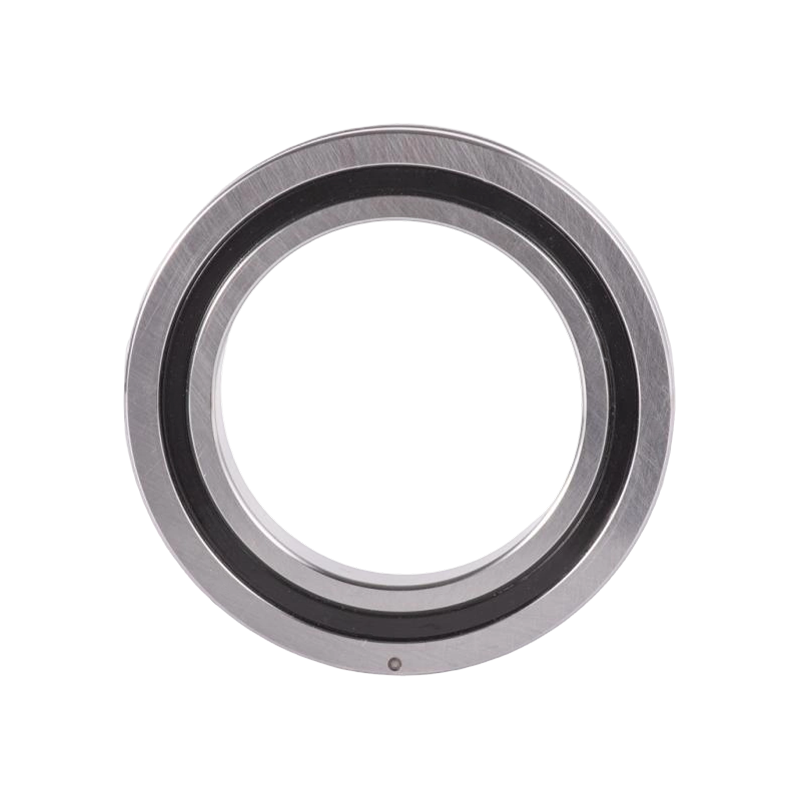

XSU korsade rullager (integrerade inre och yttre ringar)

XSU-korsade rullager har monteringshål som är bearbetade i ett stycke på både den inre och yttre ringen, vilket eliminerar behovet av ytterligare monteringsflänsar och stödsäten. Deras integrerade inre och yttre ringstruktur säkerställer att installationen praktiskt taget inte påverkar lagerprestanda, vilket ger stabil rotationsnoggrannhet och vridmoment. Lämplig för applikationer där antingen den yttre eller inre ringen roterar.

Contact Us Kontakta oss
PREV：SHF(G)-seriens integrerade harmoniska drivlager med hög styvhet NÄSTA：XU Korsrullager med högt vridmoment
  • Beskrivning
  • Specifikationer
  • Kontakta oss

Strukturella egenskaper
·Använder en korsad rullstruktur, med cylindriska rullar anordnade vertikalt på en rullyta med 90° V-spår åtskilda av isoleringsblock, vilket möjliggör samtidig bäring av radiella, axiella och vridmomentbelastningar.
·Kompakta inre och yttre ringdimensioner, med en ultratunn design som närmar sig gränserna för miniatyrisering, som kombinerar hög styvhet med hög precision av P5, P4 och P2.

Ansökningar
Lämplig för industriella robotleder och roterande delar, roterande bord för bearbetning i centrum, precisionsroterande plattformar och avancerad utrustning i medicinsk utrustning, militära applikationer och IC-tillverkningsanläggningar.

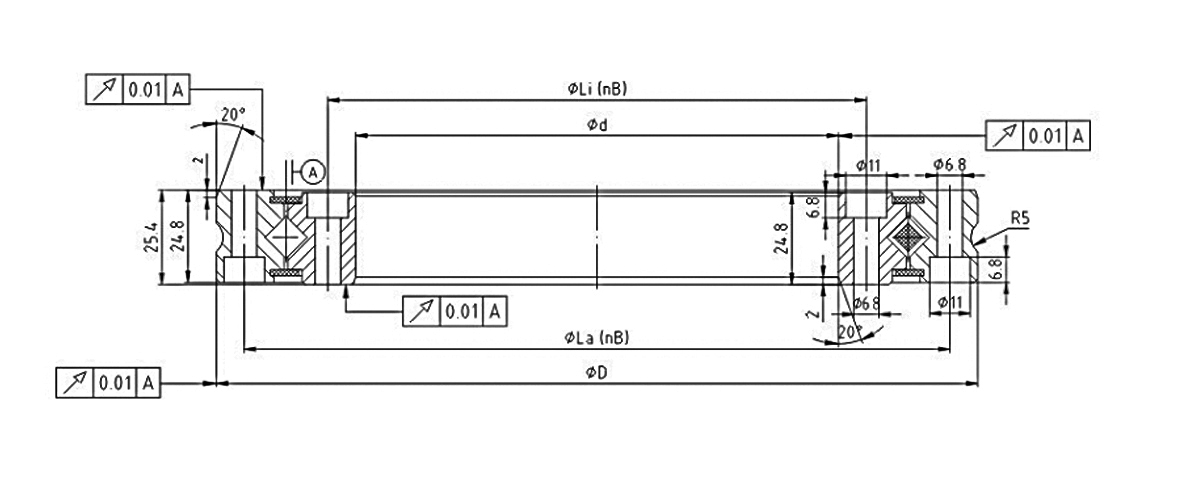

Lager NEJ. Grundstorlek
(mm) 		Monteringshål storlek
(mm) 		Grundläggande belastningsklass (Kn) Vikt
Axial belastning Radiell belastning
D d Di da La Li OBS Ca dynamisk belastning Coa statisk belastning Cr dynamisk belastning Cor statisk belastning Kg
XSU080168 205 130 174 159 190 145 12 66 240 42 119 3.3
XSU080188 225 150 194 179 210 165 16 71 275 46 133 3.7
XSU080218 255 180 224 208 240 195 20 77 315 49 154 4.3
XSU080258 295 220 264 249 280 235 24 84 375 54 182 5.1
XSU080318 355 280 324 309 340 295 28 93 465 59 223 6.3
XSU080398 435 360 404 389 420 375 36 106 590 68 285 7.8

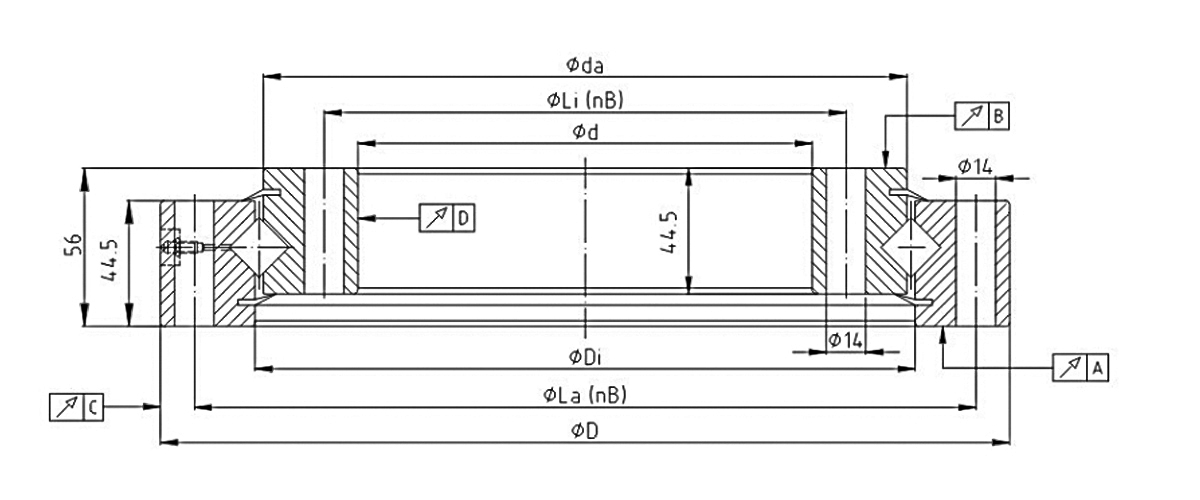

Lager NEJ. Monteringshål storlek
(mm) 		Rotationsnoggrannhet Internt godkännande Vikt
Ja d La OBS Li Di da A B C D Förladda Kg
XSU140414 484 344 460 24 368 415 413 0.04 0.04 0.06 0.06 0,01-0,03 28
XSU140544 614 474 590 32 498 545 543 0.04 0.04 0.07 0.07 0,01-0,03 38
XSU140644 714 574 690 36 598 645 643 0.05 0.05 0.08 0.08 0,01-0,04 44
XSU140744 814 674 790 40 698 745 743 0.05 0.05 0.09 0.09 0,01-0,04 52
XSU140844 914 774 890 40 798 845 843 0.06 0.06 0.09 0.09 0,01-0,04 60
XSU140944 1014 874 990 44 898 945 943 0.06 0.06 0.11 0.11 0,01-0,05 67
XSU141094 1164 1024 1140 48 1048 1095 1093 0.07 0.07 0.11 0.11 0,01-0,05 77
