Hur man installerar en 2206 AV Nilos-ring (steg-för-steg-guide)

För att korrekt installera 2206 AV Nilos Ring, placera den så att den konvexa (öppna) sidan pekar mot lagerbanan. Ringen måste sitta i plan mot den yttre lagrets ring. 2206 AV Nilos Ring har ett designfritt spelrum c = 0,3 mm som måste förbli fri från distorsion. Använd en platt driva eller en press med jämn kraft runt omkretsen – hamra aldrig direkt på tätningen.

Vad gör 2206 AV Nilos Ring annorlunda

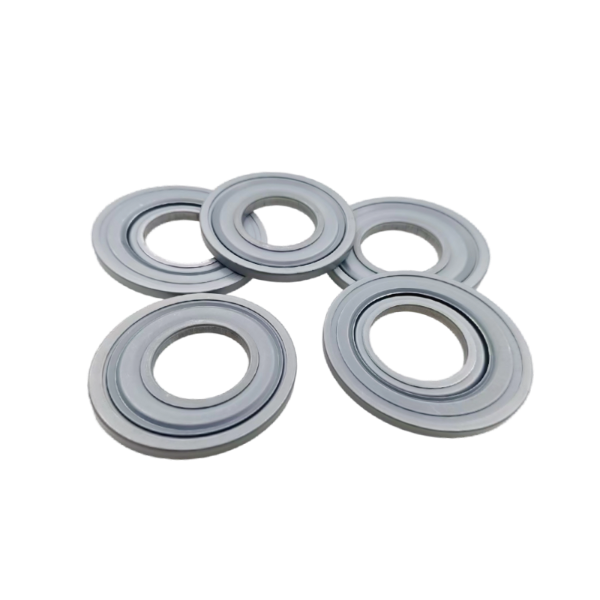

2206 AV Nilos-ringen är en precisionslabyrinttätning av metall, inte en läpptätning av gummi. Den består av en formad stålring med specifik geometri. Enligt stochardmått har denna Nilos-ring en innerdiameter (d) på 30 mm, ytterdiameter (D) på 56,2 mm, bredd (a) på 44 mm och läpphöjd (i) på 2,5 mm. Ståltjockleken (c) är 0,3 mm. Denna stela design skapar en beröringsfri labyrint som håller kvar fett samtidigt som den tillåter fri rotation, till skillnad från gummitätningar som skapar friktion och slitage.

Steg-för-steg-installation av 2206 AV Nilos Ring

1. Inspektera lagret och hushålet

Innan du installerar 2206 AV Nilos Ring, verifiera att lagerets yttre ring och husets skuldra är rena, torra och fria från grader. Alla partiklar som är större än 0,05 mm kan lyfta Nilos-ringen och förstöra det exakta spelet på 0,3 mm.

2. Identifiera den korrekta orienteringen

Håll 2206 AV Nilos Ring med den öppna sidan (sidan med ett synligt spår eller urtag) vänd mot lagrets inre ring. Den plattare, stängda sidan ska vara vänd utåt. Att installera denna Nilos-ring bakåt kommer att fånga skräp mot lagret, vilket orsakar snabbt slitage.

3. Applicera ett jämnt sitttryck

Använd en arborpress eller hydraulisk press med en platt hylsa som endast kommer i kontakt med den yttre kanten på 2206 AV Nilos Ring. Rekommenderad sittkraft är 1,5 – 3,0 kN. Om en press inte är tillgänglig, använd en klubba med mjukt ansikte och en rörformig avdrift som matchar den yttre diametern (56,2 mm). Knacka i ett stjärnmönster – 6 till 8 lätta tryck – för att förhindra lutning.

4. Verifiera det slutliga spelet och inriktningen

Efter att ha placerat 2206 AV Nilos Ring ska det radiella gapet mellan ringen och lagrets innerring vara 0,2 – 0,4 mm. Använd en avkänningsmätare vid fyra punkter (0°, 90°, 180°, 270°). En variation större än 0,1 mm indikerar felinställning. Det axiella spelet (c) måste förbli på den designade 0,3 mm – varje minskning innebär att Nilos-ringen deformeras.

Kritiska dimensioner för 2206 AV Nilos Ring

Noggrann installation av denna Nilos-ring beror på att tätningen matchar lagrets dimensioner. Nedan är de viktigaste toleranserna:

• Innerdiameter (d) : 30,0 mm ±0,1 mm
• Ytterdiameter (D) : 56,2 mm 0,1 / -0,0 mm
• Bredd (a) : 44,0 mm ±0,2 mm
• Läpphöjd (i) : 2,5 mm ±0,05 mm
• Metalltjocklek (c) : 0,3 mm ±0,02 mm

Avvikelser utöver dessa toleranser kommer antingen att låsa lagret (om Nilos-ringen är för hårt) eller tillåta föroreningar att tränga in (om den är för lös). Mät alltid före installation.

Vanliga misstag vid installation av en Nilos-ring

• Omvänd orientering : Den 2206 AV Nilos Ring kan inte rensa bort skräp när den installeras bakåt. Fett rinner ut inuti 50–100 timmar istället för att pågå i tusentals timmar.
• Överdragning eller direkt hamring : Förvrängning ändrar c = 0,3 mm frigång till nära noll. Nilos-ringen gnider på den inre ringen och orsakar värme och oljud inom några minuter efter drift.
• Excentriska sittplatser : Nilosringens ena sida sitter djupare än den andra. Detta skapar ett variabelt gap (0,1 mm till 0,5 mm), vilket tillåter partiklar större än 150 µm för att komma in i lagret.
• Använder en underdimensionerad drift : En avdrift mindre än 56,2 mm koncentrerar kraften på läppen av Nilos-ringen och deformerar permanent den känsliga labyrintprofilen.

Undvik dessa fel genom att använda ett pressverktyg av rätt storlek (kontaktdiameter = 56,2 mm ) och dubbelkolla orienteringen innan du sätter på 2206 AV Nilos Ring .

Så här bekräftar du en lyckad Nilos-ringinstallation

Efter att ha tryckt på 2206 AV Nilos Ring in i huset, utför två snabba verifieringskontroller:

• Rotationstest : Vrid lagrets innerring för hand. Den måste rotera smidigt utan skrapande ljud . Alla motstånd betyder att Nilos-ringen vidrör den roterande delen.
• Spola säteskontroll : Den outer edge of the 2206 AV Nilos Ring borde vara plan eller infälld upp till 0,1 mm under husets yta. Utsprång större än 0,2 mm indikerar ofullständig placering.

Om båda villkoren är uppfyllda ger denna Nilos-ring den avsedda labyrinteffekten – kvarhåller fett och blockerar grovt damm (partiklar <30 µm är i allmänhet ofarliga).

Verktyg som krävs för att installera 2206 AV Nilos Ring

• Arborpress eller hydraulisk press (rekommenderad kraft: 1,5 – 3,0 kN )
• Platt, rörformig avdrift med innerdiameter >30 mm och ytterdiameter 56,2 mm
• Mätrörssats (0,05 mm till 1,0 mm)
• Ren, luddfri trasa och isopropylalkohol
• Digital bromsok (för att verifiera d=30 mm and D=56,2 mm före installation)

Att använda rätt verktyg förhindrar förvrängning och säkerställer 0,3 mm designfrigången för Nilos-ringen bibehålls.

Vanliga frågor om 2206 AV Nilos Ring

Kan 2206 AV Nilos Ring återanvändas efter borttagning?

Nej. 2206 AV Nilos Ring är en precisionsformad metallkomponent som deformeras något under pressning. Borttagning ändrar nästan alltid c=0,3 mm tjocklek eller skapar platta fläckar på labyrintprofilen. Använd alltid en ny Nilos-ring för pålitlig tätning.

Vilket hushål krävs för denna Nilos-ring?

2206 AV Nilos Ring kräver ett hushål på 56,2 mm H7-tolerans (vanligtvis 56,2 0,03 / -0,0 mm). Ett hål som är större än 56,25 mm kommer inte att säkra Nilos-ringen – den kan snurra eller falla ut. Om hålet är slitet, använd en fästmassa som är specificerad för metalltätningar eller byt ut huset.

Bör smörjmedel appliceras på Nilos-ringen före installation?

Smörj in hushålet och den yttre kanten på 2206 AV Nilos Ring lätt med ett tunt fett (t.ex. NLGI 2). Låt inte fett komma in i labyrintspåret på Nilos-ringen – det kan dra till sig slipdamm. Det inre spelrummet c = 0,3 mm bör förbli torrt för att fungera som en riktig labyrint.

Hur jämför en Nilos-ring med en gummitätningsring?

Till skillnad från gummitätningar som skapar friktion (0,1–0,3 Nm dragmoment) är 2206 AV Nilos Ring en beröringsfri metalltätning – den ger nästan noll friktion. Gummitätningar misslyckas över 100°C medan denna Nilos-ring tål 200°C. En Nilos-ring kan dock inte täta mot vätskor eller mycket fint damm (<10 µm) lika effektivt som en kontaktläppstätning. Välj baserat på dina driftsförhållanden.

Prestandaförväntningar efter korrekt Nilos-ringinstallation

När 2206 AV Nilos Ring är korrekt installerad (öppen sida mot lagret, enhetlig 0,3 mm spelrum, ingen distorsion), kommer lagret att uppnå:

• Fettretention: >95 % av originalfett efter 2000 timmar vid måttliga hastigheter (3000 rpm).
• Uteslutning av föroreningar: Partiklar större än 0,1 mm blockeras effektivt.
• Temperaturhöjning: Mindre än 10°C över omgivningen på grund av den beröringsfria labyrintdesignen hos Nilos-ringen.

Avvikelser från installationsproceduren orsakar för tidigt lagerfel inom 50–200 timmar. Behandla alltid 2206 AV Nilos Ring som en precisionskomponent – ​​hantera den försiktigt, installera den på rätt sätt, så skyddar den ditt lager i tusentals timmar.
