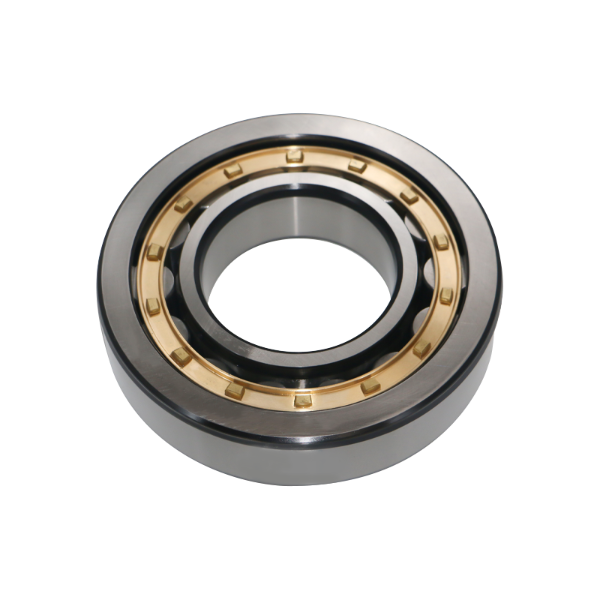

Varför NU 309 cylindriska rullager utmärker sig i motor- och växellådsdesigner?

Nyckeluttag: NU 309-lagret utmärker sig som ett flytande lager

För motor- och växellådskonstruktioner där termisk expansion av axeln är ett kritiskt problem NU 309 lager ger den mest pålitliga lösningen. Dess unika design – en inre ring utan flänsar – gör att axeln kan expandera eller dra ihop sig fritt i båda axiella riktningarna utan att inducera skadliga inre belastningar. Denna förmåga gör det cylindriska rullagret NU 309 till det föredragna valet för den flytande/icke-placerande positionen i höghastighetsdrivsystem med hög effekt, vilket direkt förhindrar för tidigt lagerbrott på grund av axiell termisk stress.

Ingenjörer väljer NU 309-lagret inte bara för dess höga radiella lastkapacitet, utan för denna specifika, oumbärliga funktionalitet. Den löser ett fundamentalt mekaniskt problem och säkerställer driftsstabilitet och lång livslängd i applikationer som sträcker sig från industriella växellådor till stora elmotorer.

Designanatomi: Varför inga flänsar på den inre ringen?

Det avgörande kännetecknet för ett lager i NU-stil är den inre ringen helt fri från integrerade flänsar. Båda flänsarna är placerade på den yttre ringen och styr rullen och hållaren. Denna medvetna design ger två viktiga tekniska fördelar:

1. Obegränsad axiell rörelse
Axeln, tillsammans med den inre ringen, kan glida axiellt inuti lagret. Detta tillgodoser termisk expansion eller sammandragning av axeln - en vanlig företeelse i motorer och växellådor under uppstarts- och avstängningscykler - utan att generera skadliga axiella krafter som annars skulle överbelasta lagret.

2. Rent radiellt laststöd
Som ett rent flytande lager är det cylindriska rullagret NU 309 konstruerat för att endast stödja tunga radiella belastningar. Den är avsiktligt inte avsedd för någon axiell belastning. Denna tydliga lastvägsdefinition tillåter ingenjörer att tilldela axiell lasthantering till ett dedikerat lokaliseringslager (t.ex. ett spårkullager eller ett NUP-designlager) i den andra änden av axeln, vilket optimerar den totala systemdesignen.

Rent praktiskt betyder detta att när du specificerar ett NU 309-lager väljer du en komponent med ett enda väldefinierat syfte: att hantera radiella krafter samtidigt som den tar emot linjär axeltillväxt.

Prestandamått: Lastbetyg och hastighetskapacitet

NU 309-lagrets dimensioner är standardiserade till 45 mm hål (d) x 100 mm ytterdiameter (D) x 25 mm bredd (B). Inom detta kompakta hölje ger lagret betydande radiell belastningskapacitet på grund av linjekontakten mellan rullarna och löpbanorna. För en standard NU 309 ECP lagerkonstruktion är nyckelprestandaindikatorer:

• Grundläggande dynamisk belastningsklass (C): ~100,8 kN
• Grundläggande statisk belastning (C0): ~90 kN
• Begränsande hastighet för smörjning av fett/olje: ~6 000 - 7 500 r/min (beroende på designsuffix som ECJ, ECP eller ECM och smörjmetod)

Dessa värden bekräftar att NU 309-lagerbelastningen är exceptionellt hög för sin storlek, vilket gör den lämplig för applikationer med tunga radiella belastningar, såsom industriella växlar med höghastighetsaxlar eller huvuddrivmotorer.

Kritisk jämförelse: NU 309 vs. NJ 309 vs. NUP 309

Att förstå de subtila designskillnaderna mellan enradiga cylindriska lagertyper är avgörande för korrekt applicering. Använd tabellen nedan för att skilja på NU 309 från dess närmaste varianter:

När du utför en NU 309 vs NJ 309-analys är nyckelbeslutsfaktorn om din applikation kräver att lagret klarar av axiell axelrörelse (välj NU) eller även hanterar en viss axiell belastning (välj NJ). NU 309 lagerbyte eller SKF NU 309 motsvarande sökning fokuserar ofta på dessa funktionsspecifikationer.

Applikationsteknik: praktiska användningsfall

NU 309 för växellådstillämpningar är exceptionellt vanlig, speciellt på den ingående höghastighetsaxeln. Här värms axeln upp snabbt från hög rotationshastighet, vilket skapar betydande termisk expansion. NU 309 fungerar som ett frisida eller flytande lager, vilket gör att denna expansion kan ske utan att orsaka axiell förspänning som kan leda till överhettning och kärvning. På liknande sätt är den elektriska motorkonfigurationen med flytande lager standardpraxis för motorer över en viss ramstorlek, vilket skyddar drivändens och icke-drivändens lager från termiskt inducerade fel.

Ett annat praktiskt exempel är NU 309 för kompressorapplikationer. I skruv- eller centrifugalkompressorer expanderar rotoraxeln avsevärt när maskinen når driftstemperatur. En NU 309 på rotorns sida utan dragkraft ger den nödvändiga axiella friheten, vilket säkerställer att de kritiska interna spelrum mellan rotorerna bibehålls för optimal effektivitet.

Urvalsvägledning: Suffix och intern godkännande

När du anger ett NU 309-lager definierar suffixkoderna avgörande designdetaljer som påverkar prestandan. Till exempel:

• ECP: Glasfiberförstärkt PA66-bur, rullcentrerad. Ger god styrka och hög hastighet.
• ECM: Maskinbearbetad mässingsbur, rullstyrd. Lämplig för högre temperaturer och krävande förhållanden.
• EG-domstolen: Pressad stålbur, rullstyrd. Ett robust, kostnadseffektivt alternativ.

Lika viktigt är att välja rätt NU 309-lagerspel. För applikationer med en hög temperaturgradient mellan de inre och yttre ringen krävs ofta ett C3 (större än normalt) radiellt inre spel. Att specificera ett NU 309 ECP/C3-lager säkerställer att lagret även under svåra termiska förhållanden inte stöter på negativt spel, vilket drastiskt skulle minska dess livslängd.

För ingenjörer med äldre utrustning är det viktigt att känna till en NU 309 lagerlikvärdig eller exakt NU 309 lagerbyte. Matcha alltid dimensioner, belastningsklasser, konstruktionssuffix (ECP, ECM, etc.) och inre frigångsgrad (t.ex. C3) för att säkerställa en direkt och tillförlitlig ersättning. Att korrekt förstå NU 309-lagrets driftstemperaturområde och smörjningskrav är också avgörande för att uppnå den beräknade L10-livslängden.
