Hur väljer man rätt vinkelkontaktkullager för höghastighetsapplikationer?

Att välja den optimala rullkomponenten för roterande höghastighetsmaskiner kräver en djup förståelse av driftsförhållanden, intern geometri och termisk hantering. Bland precisionsmaskiner, vinkelkontaktkullager är det föredragna valet på grund av deras förmåga att hantera kombinerade radiella och axiella belastningar samtidigt som de bibehåller höga rotationshastigheter.

Förstå kraven på höghastighetsdrift

Höghastighetstillämpningar – såsom verktygsmaskiner, turboladdare, högfrekvensmotorer och flygmotorer – ställer unika krav på lagerprestanda. De primära utmaningarna inkluderar ökning av centrifugalkraften, termisk expansion, nedbrytning av smörjmedelsfilm och instabilitet i buren. Ett lager som fungerar bra vid måttliga hastigheter kan gå sönder i förtid under höga rotationshastigheter på grund av för hög värmealstring eller otillräckligt inre spel.

För att möta dessa utmaningar måste ingenjörer utvärdera flera parametrar: kontaktvinkel, precisionsgrad, burmaterial, smörjmetod och förspänning. Den korrekta kombinationen säkerställer låg temperaturökning, hög styvhet och förlängd livslängd.

Varför vinkelkontaktkullager Excel i höga hastigheter

Till skillnad från spårkullager är vinkelkontaktkullager utformade med en specifik kontaktvinkel mellan kulorna och löpbanorna. Denna vinkel tillåter dem att stödja betydande axiella belastningar samtidigt som de möjliggör höga rotationshastigheter. Ju mindre bolldiametern är i förhållande till stigningscirkeln och ju lättare buren är, desto lägre blir centrifugalkraften vid höga hastigheter.

För de flesta industriapplikationer med hög hastighet är lager med en kontaktvinkel på 15° eller 25° att föredra framför lager med 40°. Den reducerade kontaktvinkeln sänker den genererade värmen och tillåter en högre begränsningshastighet. När du granskar ett 7308-lagerdatablad indikeras kontaktvinkeln med suffix som "AC" (25°) eller "B" (40°). För ultrahöghastighetsspindlar kan en 15°-version specificeras, även om det är mindre vanligt i 7308-storleken.

7308-lagerserien som fallstudie

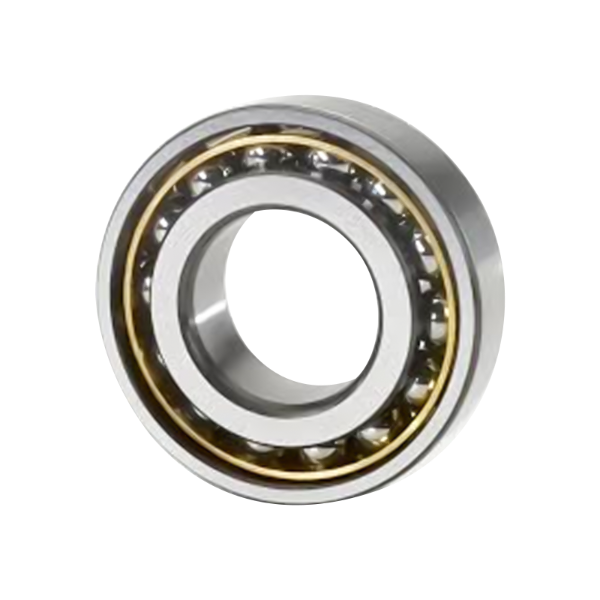

7308-lagret är ett medelstort vinkelkontaktkullager med 40 mm hål, 90 mm ytterdiameter och 23 mm bredd. Det används ofta i spindlar, pumpar, kompressorer och växellådor för allmänna ändamål. Dess popularitet härrör från balansen mellan lastkapacitet och hastighetskapacitet. Men inom 7308-familjen finns det flera varianter som avsevärt påverkar höghastighetsprestanda.

Nyckelvariationer i 7308-familjen

Vid inköp för höghastighetsapplikationer är burdesignen och materialet avgörande. Polyamid (nylon) burar är lätta och erbjuder utmärkta höghastighetsegenskaper. 7308 BEP-lagret representerar en vanlig variant med en polyamidhållare och en kontaktvinkel på 40°. Medan 40° vinkeln ger högre axiell styvhet, genererar den mer värme än en 25° motsvarighet. För genuint höghastighetsapplikationer föredrar vissa ingenjörer AC-typen med en mässings- eller TITTA-bur.

Tabellen nedan sammanfattar de viktigaste varianterna som är relevanta för höghastighetsval.

För applikationer där hastighetsbegränsning är den primära begränsningen, kan ett 7308-lager med en kontaktvinkel på 25° och en lättviktshållare vara överlägsen de vanligare 40°-typerna, även om den axiella lastkapaciteten är något reducerad.

Välja Baserat på internt utrymme och förladdning

Höghastighetsdrift kräver noggrann kontroll av inre frigång. Vid förhöjda hastigheter trycker centrifugalkraften kulorna utåt, och den inre ringen expanderar medan den yttre ringen kan förbli svalare. Detta kan orsaka en minskning av det inre radiella spelet och kan leda till störningar eller överdriven förspänning. Därför bör ett lager avsett för höga hastigheter börja med ett större inre spel än normalt, vanligtvis klass C3 eller till och med C4.

För vinkelkontaktkullager som används i par eller satser är förspänningen en avgörande faktor. Lätt förspänning är nästan alltid specificerad för höghastighetsspindlar, medan tung förspänning är reserverad för låghastighetsapplikationer med hög styvhet. Tillverkare tillhandahåller förspänningsklasser (t.ex. lätt, medel, tung) som direkt påverkar den maximalt uppnåbara rotationshastigheten.

När man utvärderar ett 7308-lager för en spindel på 10 000 rpm är lätt förspänning med C3-spel en typisk utgångspunkt. Däremot kan ett 7308 BEP-lager beställt med medelhög förspänning överhettas över 8 000 rpm om inte speciella kylningsåtgärder vidtas.

Burmaterial och deras roll i hastighet

Buren separerar och styr de rullande elementen. Vid höga hastigheter blir burmassa och friktion dominerande. Lätta material minskar centrifugalbelastningen på burarmarna. Nedan är en jämförelse av vanliga burmaterial för vinkelkontaktkullager.

För de flesta höghastighetsapplikationer under 120°C driftstemperatur erbjuder en polyamidbur det bästa förhållandet mellan hastighet och kostnad. Detta förklarar populariteten för 7308 BEP-lagret i generella höghastighetsroterande utrustningar.

Smörjstrategi för höghastighetsvinkelkontaktkullager

Smörjning är utan tvekan den viktigaste faktorn som påverkar höghastighetslagers livslängd. Två huvudmetoder används: olje-luftsmörjning (oljedimma eller oljestråle) och fettsmörjning. Var och en har olika hastighetsgränser.

• Fettsmörjning är enklare och renare, men basoljans viskositet och förtjockningstyp begränsar hastigheten. Höghastighetsfetter med syntetiska oljor (PAO eller ester) och lågviskösa basoljor krävs. För ett 7308-lager stöder fettsmörjning vanligtvis hastigheter upp till 60–70 % av oljesmord gräns.
• Olja-luftsmörjning ger de högsta hastigheterna. En exakt mängd olja sprutas in i en luftström, vilket kyler lagret medan det smörjer. Denna metod är obligatorisk för spindlar med ultrahöga hastigheter som överstiger 20 000 rpm i 40 mm-hålsklassen.

När du väljer ett 7308-lager för en kontinuerlig höghastighetstillämpning, bekräfta smörjmedlets hastighetsparameter (n*dm-värde). dm-värdet (stigningsdiameter i mm × rotationshastighet i rpm) för ett 7308-lager är cirka 65 mm × rpm. För dm-värden över 500 000 blir fett marginellt och olja-luft rekommenderas.

Precisionsklasser: När är de nödvändiga?

Höghastighetsapplikationer kräver god körnoggrannhet för att undvika vibrationer och obalans. Precisionsklasser följer standarder som ISO P6, P5 och P4 (eller ABEC 3, 5, 7). Ett standard 7308-lager är vanligtvis P0 (normalt), lämpligt för allmänna industriella varvtal upp till måttliga rpm. För höghastighetsspindlar anges ofta P5 eller till och med P4.

Tabellen nedan matchar precisionsklass med typiska höghastighetsapplikationer.

För de flesta användare som överväger ett 7308 BEP-lager i en höghastighetsmiljö är P5 den rekommenderade minsta precisionsgraden för att undvika vibrationsinducerat slitage.

Vanliga urvalsmisstag att undvika

Även erfarna ingenjörer väljer ibland fel för höga hastigheter. De vanligaste felen inkluderar:

• Att välja en 40° kontaktvinkel när en 25° skulle räcka. Medan 40° ger högre axiell styvhet, genererar den mer värme. För hastighetsdominerade applikationer är ett 25° vinkelkontaktkullager ofta överlägset.
• Ignorera smörjmedlets hastighetsgräns. Ett högkvalitativt lager med ett olämpligt fett kommer snabbt att misslyckas. Kontrollera alltid fettets hastighetsfaktor (n*dm).
• Överförladdning. För mycket förspänning ökar friktion och värme. Vid höga hastigheter är lätt förspänning nästan alltid korrekt.
• Välja ett slutet (tätat) lager för hög hastighet. Tätningar tillför friktion och värme. För varvtal över cirka 8 000 rpm på ett 7308-lager är öppna konstruktioner med oljesmörjning nödvändiga.
• Använder stålburar utan tillräckligt oljeflöde. Stålburar kräver mer smörjmedel för att hantera glidfriktion; polyamid- eller PEEK-burar är i sig mer hastighetsförmåga.

Praktiska steg för specifikation

När du anger ett vinkelkontaktkullager för en höghastighetsroterande enhet, följ denna sekvens:

Bestäm önskat varvtal i rpm och hålstorlek. För ett 7308-lager, bekräfta att axeldiametern är 40 mm.

Beräkna n*dm-värdet. Om det överstiger 400 000, planera för oljesmörjning.

Välj kontaktvinkel. Använd 25° för hastighetsprioritet, 40° för axiallastprioritet.

Välj burmaterial. Polyamid för allmän hög hastighet, PEEK för extrema förhållanden.

Ange det interna spelet – C3 minimum.

Välj förspänning: lätt för hög hastighet, medium för måttlig hastighet med bra styvhet.

Bestäm precisionsklass: P5 för de flesta höghastighetsspindlar, P4 för ultraprecision.

Bekräfta smörjmetod och smörjmedelstyp med tillverkarens data.

För ett 7308 BEP-lager applicerat i en spindel för allmänt bruk upp till 9 000 rpm, skulle fettsmörjning med ett syntetiskt höghastighetsfett, lätt förspänning och P5-precision utgöra en balanserad specifikation.

Vanliga frågor (FAQ)

F1: Kan ett standard 7308-lager användas vid hög hastighet?
Ett standard 7308-lager med stålbur, normalt spel och fettsmörjning är begränsat till måttliga varvtal (vanligtvis under 5 000 rpm). För höghastighetsanvändning krävs en version med polyamidbur, C3-spel och lämpligt smörjmedel.

F2: Vad är skillnaden mellan ett 7308-lager och ett 7308 BEP-lager?
7308-lagret hänvisar vanligtvis till baskonstruktionen med ospecificerad hållare och spelrum. 7308 BEP-lagret indikerar specifikt en 40° kontaktvinkel med en glasfiberförstärkt polyamidbur, som erbjuder lägre centrifugalmassa och högre hastighetskapacitet än stålburversioner.

F3: Vilket smörjmedel är bäst för höghastighets vinkelkontaktkullager?
För hastigheter under n*dm 500 000 är ett syntetiskt fett med en lågviskös basolja (t.ex. PAO 32 eller 46) lämpligt. Över detta tröskelvärde krävs olje-luftsmörjning med en mycket lätt olja (ISO VG 10–22).

F4: Hur vet jag om jag behöver P5-precision för mitt 7308-lager?
Om din applikation går över 8 000 rpm och kräver låga vibrationer (t.ex. CNC-spindel, slipspindel), specificera P5. För pumpar eller fläktar med liknande hastigheter kan P0 eller P6 vara acceptabla.

F5: Kan jag ersätta ett 7308 AC-lager med ett 7308 BEP-lager?
Endast om den axiella lastens riktning och storlek är kompatibla. AC-typen har en kontaktvinkel på 25°, medan BEP har 40°. Byte kräver att man kontrollerar om systemet kan tolerera den högre värmegenereringen av 40°-konstruktionen och om förändringen av den axiella styvheten är acceptabel.

Slutsats

Att välja rätt vinkelkontaktkullager för höghastighetsapplikationer kräver balansering av kontaktvinkel, hållarmaterial, inre spel, förspänning, smörjning och precisionsgrad. 7308-lagerfamiljen erbjuder en mångsidig plattform, där 7308 BEP-lagret ger en stark lösning för måttliga hastigheter för allmänna spindlar. För verklig höghastighetsdrift, prioritera en 25° kontaktvinkel, lätta polyamid- eller PEEK-burar, lätt förspänning och oljesmörjning där n*dm överstiger 500 000. Genom att följa det strukturerade tillvägagångssättet som beskrivs ovan kan ingenjörer uppnå lång livslängd och stabil prestanda även under krävande rotationshastigheter.
