Korsade koniska rullager representerar ett betydande framsteg inom maskinteknik, och erbjuder oöverträffad precision och lastbärande kapacitet för krävande industriella applikationer. Dessa sofistikerade komponenter kombinerar fördelarna med både korsade rullager och koniska konstruktioner, vilket skapar en lösning som möter de komplexa kraven hos moderna maskiner.
Den grundläggande överklagandet av koniska rullager ligger i deras förmåga att stödja kombinerade radiella och axiella belastningar samtidigt, samtidigt som de bibehåller exceptionell rotationsnoggrannhet. När dessa principer är integrerade med en korsad konfiguration blir resultatet ett lagersystem som kan hantera extrema belastningsförhållanden samtidigt som de snäva toleranser som är nödvändiga för precisionsroterande tillämpningar bibehålls.
Branscher som sträcker sig från halvledartillverkning till montering av flygkomponenter förlitar sig i allt högre grad på dessa lager för att säkerställa produktkvalitet och utrustningens tillförlitlighet. Precisionsspecifikationerna för korsade koniska rullager gör dem oumbärliga för applikationer där till och med mikroskopisk felinställning kan äventyra driftseffektiviteten eller produktkvaliteten.
Ett korsat koniskt rullager består av fyra primära element som arbetar i koordinerad harmoni: den yttre löpbanan, den inre löpbanan, koniska rullarna och hållaren. Varje komponent är konstruerad med noggrann precision för att säkerställa optimal lastfördelning och minimal friktion.
Den yttre löpbanan har en exakt vinklad yta som matchar rullarnas konvinkel, vanligtvis från 10 till 25 grader beroende på applikationskrav. Denna geometri gör det möjligt för lagret att acceptera belastningar som närmar sig rotationsaxeln, vilket skiljer det från traditionella cylindriska rullkonstruktioner.
Geometrin för den inre löpbanan speglar den yttre konfigurationen men är ofta integrerad i en enhetlig husstruktur. Denna design minskar antalet separata komponenter som kräver justering, vilket förenklar installationen samtidigt som systemets tillförlitlighet förbättras.
De avsmalnande rullarna i sig representerar en kritisk innovation i lagerdesign. Till skillnad från cylindriska rullar som fördelar belastningen jämnt över sin längd, koncentrerar koniska rullar belastningen på ett kontrollerat sätt som maximerar kontaktspänningseffektiviteten.
Avsmalningsvinkeln för enskilda rullar sträcker sig vanligtvis från 10 till 25 grader, noggrant utvalda baserat på den specifika lastprofil som förväntas under drift. En grundare konvinkel ger bättre radiell lastkapacitet, medan brantare vinklar förbättrar förmågan att hantera axiella laster.
| Avsmalnande vinkel | Radiell belastningskapacitet | Axial belastningskapacitet | Typisk tillämpning |
|---|---|---|---|
| 10 grader | Mycket hög | Måttlig | Vertikalt spindelstöd |
| 15 grader | Hög | Hög | Balanserat laststöd |
| 20 grader | Måttlig | Mycket hög | Drivkraftsdominant belastning |
I en korsad konisk konfiguration är flera lagerringar anordnade så att de avsmalnande rullaxlarna korsar vid en gemensam punkt. Detta geometriska arrangemang ger flera viktiga fördelar jämfört med traditionella staplade lagerkonstruktioner.

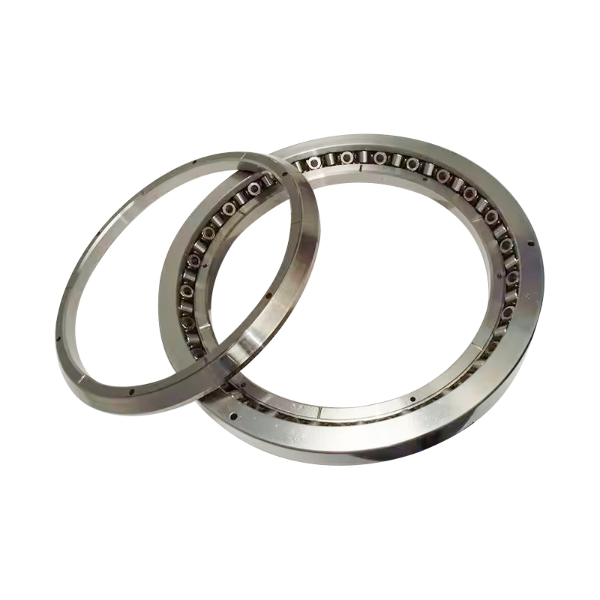

Den XRT060-NT lager representerar en allmänt antagen standard i kategorin korsade koniska lager, som erbjuder en balanserad kombination av storlekseffektivitet och lastkapacitet. Att förstå dess dimensionella parametrar är avgörande för korrekt urval och integration i precisionssystem.
Den dynamic load rating of 42,500 Newtons indicates the maximum bearing load that permits a theoretical operational life of 1 million revolutions. This metric proves particularly relevant when predicting bearing longevity under typical operating conditions.
Den static load rating of 67,000 Newtons establishes the load threshold beyond which permanent deformation of bearing components becomes probable. This rating becomes critical during startup sequences, sudden load changes, or emergency braking events where dynamic conditions are not present.
Den XRT060-NT bearing is available in multiple precision classifications, with P4 and P2 grades representing the most common industrial selections. P4 precision provides excellent performance for standard industrial applications, while P2 grade delivers the enhanced accuracy required for grinding operations, medical device manufacturing, and semiconductor processing equipment.
Valet av precisionsgrad påverkar direkt rotationsnoggrannheten och tillåtna utloppstoleranser. P4-kvaliteten upprätthåller normalt radiellt utslag inom 0,005 millimeter, medan P2-graden minskar denna tolerans till cirka 0,002 millimeter.
I dator numeriskt styrda verktygsmaskiner miljöer, korsade koniska rullager System möjliggör precisionspositioneringssteg för att uppnå den positionella repeterbarheten som är nödvändig för högkvalitativ tillverkning. CNC-bordstillämpningar utsätter lager för komplexa belastningar i flera riktningar inklusive vertikal viktfördelning, horisontella skärkrafter och rotationsmoment från spindelobalans.
Den crossed tapered configuration proves ideal for these applications because it accepts simultaneous radial and axial loads from a single compact unit. This capability eliminates the need for stacked bearing arrangements that would consume additional vertical space or compromise structural rigidity.
Industrirobotapplikationer representerar ett av de mest krävande lageranvändningsfallen i modern tillverkning. Robotsvänglager måste stödja den kombinerade vikten av sluteffektorenheter, verktygsväxlare och arbetsstycken samtidigt som exakt vinkelpositioneringsnoggrannhet bibehålls under miljontals driftscykler.
En typisk industrirobotsvängapplikation kan utsätta ett lager för radiella belastningar som överstiger 50 000 Newton kombinerat med axiella belastningar som når 30 000 Newton, applicerade samtidigt under fleraxlig rörelse. Korsade koniska konstruktioner hanterar dessa komplexa belastningsmönster mer effektivt än traditionella alternativ, vilket resulterar i förlängd lagerlivslängd och förbättrad positionell repeterbarhet.
Medicinska bildbehandlingssystem som datortomografiska skannrar och magnetisk resonansavbildningsutrustning använder precisionslager i sina portalrotationsmekanismer. Dessa applikationer kräver exceptionell rotationsjämnhet, minimal utloppsvariation och pålitlig prestanda över förlängda driftsintervall utan underhåll.
Den stability characteristics of crossed tapered roller bearings prove essential for imaging quality, as any bearing deflection translates directly into image artifacts that compromise diagnostic accuracy. Hospitals and medical facilities depend on reliable bearing performance to minimize equipment downtime and maintain service schedules.
Utrustning för hantering av skivor, litografimaskiner och precisionsmätningsinstrument förlitar sig på korsade koniska rullager för sin exceptionella momentbelastningskapacitet och rotationsnoggrannhet. Dessa applikationer fungerar ofta i kammare med kontrollerad miljö där temperaturstabilitet är avgörande och traditionella smörjmetoder visar sig vara otillräckliga.
Den precision grade specifications of crossed tapered bearings ensure that equipment can maintain sub-micron positioning accuracy throughout extended production runs, directly impacting manufacturing yield and product quality metrics.
Den distinction between crossed tapered and crossed cylindrical roller bearing designs significantly influences bearing selection decisions. Both configurations offer crossed arrangement advantages, but their load distribution characteristics differ substantially.
| Prestandaaspekt | Korsad avsmalnande | Korsad Cylindrisk |
|---|---|---|
| Axial belastningskapacitet | Utmärkt | Begränsad |
| Moment Lasthantering | Superior | Bra |
| Radiell belastningskapacitet | Hög | Mycket hög |
| Drifttemperaturområde | -40 till 120C | -40 till 100C |
| Förbelastningsjusteringskomplexitet | Måttlig | Enkelt |
| Kostnad per enhet | Måttlig | Lägre |
Cylindriska rullkonstruktioner koncentrerar belastningen över hela rulllängden, vilket skapar en linjekontakt som fördelar krafterna jämnt. Denna geometri ger maximal radiell styvhet per storleksenhet, vilket gör cylindriska konfigurationer idealiska för applikationer som domineras av rent radiell belastning.
Konfigurationer av koniska rullar etablerar punktkontaktmönster som koncentrerar belastningen vid rulländarna och fördelar sedan denna belastning genom den avsmalnande geometrin mot lagrets centrum. Detta arrangemang offrar en viss radiell belastningskapacitet för att uppnå överlägsna axial- och momentbelastningshanteringsegenskaper.
Ingenjörer bör välja korsade koniska konfigurationer när applikationer involverar betydande axiella komponenter, fribärande laster eller komplexa belastningsmönster i flera riktningar. Korsade cylindriska konstruktioner visar sig vara mer ekonomiska när radiell belastning dominerar och axiella komponenter förblir minimala.
Förspänning representerar en noggrant kontrollerad tryckkraft som appliceras på lagerkomponenter före operationell belastning. Denna teknik eliminerar inre spelrum och etablerar en förutsägbar lastfördelning som förbättrar styvheten, minskar buller och förbättrar rotationsjämnheten.
I korsade koniska rullagersystem påverkar förspänningsjusteringen direkt flera kritiska prestandaparametrar, inklusive radiell styvhet, axiell utskjutning, termisk stabilitet och bullergenerering. För att uppnå optimal förspänning krävs balansering av konkurrerande mål: tillräcklig förspänning för att säkerställa precision och styvhet, men inte så mycket att lagrets livslängd äventyras av överdriven inre belastning.
Den XRT060-NT bearing specification suggests preload ranges between 500 and 2000 Newtons, depending on application requirements. Conservative applications requiring minimal noise might employ 500 Newton preload, while high-precision machine tool applications might utilize 1500 to 2000 Newton forces.
Överdriven förspänning påskyndar lagerslitaget genom stressinducerad materialutmattning. Branscherfarenhet tyder på att förspänningsvärden som överstiger 50 procent av dynamisk belastning endast bör tillämpas i applikationer där bullerreducering eller styvhetsförbättring motiverar minskningen av lagrets livslängd.
Den bearing selection process begins with comprehensive analysis of application loading conditions. Engineers must quantify radial forces, axial forces, moment loads, and dynamic variations across the complete operational envelope.
Lastanalys bör ta upp toppbelastningar, medelbelastningar och cykliska belastningsmönster. En verktygsmaskintillämpning kan uppleva en kontinuerlig radiell belastning på 20 000 Newton med enstaka toppkrafter som når 45 000 Newton under snabba retardationssekvenser.
Valet av precisionsgrad beror på krav på rotationsnoggrannhet som fastställts av applikationen. Slipspindlar, medicinsk bildbehandlingsutrustning och halvledartillverkningsverktyg kräver prestanda i P2-kvalitet, medan standardindustrimaskiner ofta fungerar tillfredsställande med P4-klassificeringar.
Högre precisionskvaliteter kräver prispremier men ger överlägsen noggrannhet som kan visa sig vara avgörande för att bibehålla produktkvalitet eller utrustningsprestanda i känsliga applikationer.
Val av förbelastningsstrategi kräver balanserande brusreducering, styvhetsförbättring och hänsyn till lagerlivslängden. Tillämpningar som prioriterar smidig drift och positionsnoggrannhet använder vanligtvis fjäderförspänningsstrategier som upprätthåller konstant kraft under hela lagrets livslängd.
Standardlagermaterial fungerar adekvat för typiska industriella temperaturer från minus 40 till 100 grader Celsius. Tillämpningar som kräver utökade temperaturintervall eller korrosiva miljöer kan kräva val av specialmaterial, inklusive komponenter i keramiska eller rostfria stål.
Slutligt val av lager kräver en kostnads-nyttoanalys som jämför lagerkostnaden med förväntade serviceintervall, underhållskrav och riskreducerande värde. Ett lager som representerar 5 procent av den totala utrustningskostnaden kan motivera premiumspecifikationer om det eliminerar stillestånd som påverkar högvärdig produktionsverksamhet.
Framgångsrik lagerinstallation börjar med noggrann ytförberedelse. Monteringsytor måste rengöras för att avlägsna alla föroreningar, och lagerkomponenter måste inspekteras med avseende på transportskador eller defekter före installation.
När lagren väl är placerade måste förspänningsapplikationen fortsätta försiktigt med kalibrerad utrustning. Fjäderförspänningssystem bör verifieras för att leverera specificerade krafter genom lastmätningstestning före drift.
Shim-baserad förspänningsjustering kräver noggrann beräkning av shimstapelns tjocklek för att uppnå målförspänningsvärden. Varje lagerstorlek och konfiguration har unika avståndskrav som måste beräknas individuellt.
Nya lagerinstallationer drar nytta av en gradvis poleringsperiod där lasterna ökar gradvis innan de når fulla driftsnivåer. Detta tillvägagångssätt tillåter lagerkomponenter att sätta sig i optimala lägen och fördelar eventuellt initialt slitage jämnt över rullande element.
Poleringsperioderna sträcker sig vanligtvis 8 till 24 timmar beroende på hur allvarlig applikationen är. Under polering bör operatörer övervaka lagertemperatur, buller och vibrationssignaturer för att identifiera potentiella installationsproblem innan full belastning påbörjas.
Regelbunden tillståndsövervakning förlänger lagrets livslängd och förhindrar katastrofala fel. Vibrationsanalys, temperaturtrend och akustisk övervakning ger tidig varning om lagerförsämring.
Korsade koniska lager använder flera koniska rulluppsättningar anordnade i korsningsvinklar för att skapa en enhetlig lagerenhet som kan ta emot avsevärda belastningar från vilken radiell eller axiell riktning som helst. Traditionella vinkelkontaktlager använder vanligtvis kulrullande element och kan endast acceptera belastningar inom begränsade vinkelområden. Korsade koniska konstruktioner fördelar laster jämnare och ger överlägsen momentbelastningskapacitet med mer kompakta formfaktorer.
Otillräcklig förspänning tillåter inre lagerspel som gör att rullande element kan skifta position under laständringar, vilket skapar distinkta klick- eller brusgenererande mönster. Optimal förspänning eliminerar detta spel samtidigt som kontrollerad kontakt med rullelementen bibehålls, vilket resulterar i jämn, tyst drift. Överdriven förspänning genererar dock friktionsinducerad värme och accelererar lagerslitaget, vilket så småningom orsakar ökat ljud när materialutmattning utvecklas.
Lagrets livslängd beror till stor del på applikationsbelastningar, förspänningsstorlek, driftstemperatur och smörjkvalitet. Under måttliga belastningsförhållanden med lämpligt underhåll uppnår korsade koniska lager vanligtvis 50 000 till 200 000 drifttimmar. Högstressapplikationer kan minska detta intervall till 10 000 till 50 000 timmar, medan noggrant hanterade applikationer med lätt belastning kan förlänga livslängden över 300 000 timmar.
Vertikal orienteringsapplikationer kräver modifierade förbelastningsstrategier eftersom gravitationen kontinuerligt applicerar belastning genom lagerkomponenter. Viktförspänning blir opraktisk, och designers använder vanligtvis fjäderförspänningssystem som bibehåller konstant kraft oavsett gravitationseffekter. Termisk expansion måste också övervägas noggrant i vertikala applikationer för att förhindra överbelastning av lagret under temperaturförändringar.
Otillräcklig förspänning resulterar i överdrivet inre spelrum, vilket leder till brusgenerering, ökat utlopp och minskad styvhet. Överdriven förspänning påskyndar utmattning av rullande element och kan orsaka spjälkning på löpbanan inom bara timmar efter drift. Installationsprocedurerna bör alltid följa tillverkarens specifikationer exakt, och verifieringsmätningar bör bekräfta förspänningens storlek innan utrustningen tas i bruk.
Standard korsade koniska lager fungerar tillförlitligt från minus 40 till 120 grader Celsius beroende på smörjmedelsegenskaper. Förlängda temperaturapplikationer kräver specialmaterial och smörjmedel. Högtemperaturlager kan använda keramiska rullelement i kombination med syntetiska smörjmedel klassade för 150 till 200 graders drift. Lågtemperaturapplikationer kräver specialiserade fetter som bibehåller flytbarheten i extrema kalla förhållanden.
Övervakning av lagertillstånd använder flera kompletterande tekniker, inklusive vibrationsanalys för att upptäcka ytdefekter i rullelementet, temperaturövervakning för att identifiera friktionsökningar, akustisk emissionsavkänning för att upptäcka begynnande sprickbildning och oljeanalys i smorda system för att identifiera slitagepartiklar. Att etablera baslinjesignaturer under normal drift möjliggör detektering av subtila degraderingsmönster innan lagerfel blir överhängande.
Förorenande partiklar som kommer in i lagerenheter fungerar som nötande medel som påskyndar slitaget på löpbanans ytor och minskar lagrets livslängd dramatiskt. Laboratorietester visar att partikelförorening kan minska lagrets livslängd med 50 procent eller mer. Korrekt tätning, rena installationsmiljöer och regelbundet underhåll för att förhindra inträngning av damm, fukt eller andra föroreningar är avgörande för att bevara lagerprestanda.
Val av smörjmetod beror på driftshastigheter, temperaturer och miljömässiga begränsningar. Fettsmörjning ger enkelhet och kräver minimalt underhåll, lämplig för applikationer med måttlig hastighet. Oljesmörjning möjliggör överlägsen värmeavledning för höghastighetsoperationer och underlättar föroreningskontroll genom filtreringssystem. Vissa applikationer använder olje-luftsmörjning som kombinerar oljeleveranseffektivitet med minimal vätskeförbrukning.
När lagerkomponenter väl upplever sprickor, sprickor eller betydande slitage, är reparation varken praktisk eller ekonomisk. Rulllager är utformade som tätade system, och utbyte av interna komponenter skulle vara oöverkomligt dyrt. Standardpraxis i branschen innebär komplett lagerbyte vid feldetektering. Förebyggande underhåll och tillståndsövervakning är de mest kostnadseffektiva metoderna för att hantera lagertillförlitlighet och undvika oväntade driftstopp.
