SIZJ12 Val av stångändlager: Varför det utmärker sig i krävande tillämpningar

Introduktion: The Engineering Backbone of Articulated Systems

I mekanisk design är få komponenter så bedrägligt enkla men ändå kritiskt viktiga som stavändlagret. Den SIZJ12 lager representerar en förfinad utveckling av konceptet med sfäriska glidlager, specialbyggt för att hantera höga statiska belastningar, klara av vinkelförskjutningar och motstå påfrestningarna i industriella miljöer. Dess beteckning, SIZJ12, kodar för en specifik dimensions- och gängstandard som är i linje med 1/2-20 UNF hongängor, vilket gör den till en drop-in-lösning för många befintliga länkkonstruktioner samtidigt som den erbjuder prestandauppgraderingar jämfört med generiska alternativ.

Den här guiden går bortom katalogspecifikationerna för att utforska den tekniska logiken bakom SIZJ12:s val. Vi analyserar dess statiska lastkapacitet på 28 kN, konsekvenserna av dess glidkontakt mellan stål och stål och de praktiska överväganden som skiljer den från varianter som den vänstergängade SILZJ12. För konstruktionsingenjörer och underhållsspecialister är det viktigt att förstå dessa nyanser för att optimera livslängden och systemets tillförlitlighet i applikationer som sträcker sig från entreprenadutrustningslänkar till högcykelautomationsarmar.

Kärnspecifikationer: Avkodning av SIZJ12-lagermått och belastningsklasser

SIZJ12 är en metrisk dimensionerad stångände med imperial gängstorlek, ett hybriddesignval som ofta förekommer i globalt inköpta maskiner. Tabellen nedan sammanfattar dess viktigaste fysiska egenskaper och prestanda, som utgör grunden för alla tekniska urvalsprocesser. Dessa specifikationer påverkar direkt lagrets lämplighet för specifika lastvägar, kuvertbegränsningar och underhållsintervall.

Den statiska belastningen på 28 kN är särskilt anmärkningsvärd för krävande applikationer. Denna siffra är inte bara ett teoretiskt maximum utan ett validerat värde som indikerar att lagret kan stödja en stadig, icke-roterande last utan permanent deformation av löpbanan eller kulan. I entreprenadmaskiner, där skoplänkar och stabilisatorben utsätts för toppbelastningar under statiska laster, blir denna marginal en tillförlitlighetsskillnad. Stål-på-stål-glidkontakten, i kombination med en fosfatbelagd kropp och en förkromad kula, säkerställer att SIZJ12 förblir användbar även i dammiga eller milt korrosiva miljöer, förutsatt att regelbunden smörjning upprätthålls.

Applikationsfokuserad design: varför SIZJ12 utmärker sig

Utförandet av SIZJ12 lager i krävande applikationer härrör från en kombination av materialval, geometriska toleranser och de inneboende egenskaperna hos sfäriska glidlager. Till skillnad från rullningslager som kräver exakt inriktning för att undvika brinelling, rymmer SIZJ12:s sfäriska inre ring och kula vinkelfel, vilket minskar behovet av ultraprecisa monteringsstrukturer. Denna tolerans förenklar monteringen och minskar tillverkningskostnaderna, en betydande fördel i storskalig produktionsutrustning.

Dessutom säkerställer 1/2-20 UNF invändig gänga kompatibilitet med ett brett utbud av standard stångändar och justeringslänkar. Dess fina stigning möjliggör exakta längdjusteringar, avgörande i automatiserings- och förpackningsmaskineri där positionsnoggrannhet direkt påverkar cykeltider och produktkvalitet. I den lager för förpackningsindustrin , där höghastighets intermittent rörelse och renlighet är problem, hjälper SIZJ12:s robusta konstruktion och lätta eftersmörjning att bibehålla drifttiden och minska oplanerat underhåll.

• Byggmaskiner: Grävarmar, schaktlänkar, kranbomstöd – där stötbelastningar och damm dominerar.
• Förpackningsindustrin: Form-fyll-försegling-maskiner, kartongupprättare, transportöravledare – där snabbhet och precision är av största vikt.
• Automationsutrustning: Robotarmar, pick-and-place-enheter, linjära ställdonanslutningar – där felinriktning och cyklisk belastning är inneboende.

Jämförande analys: SIZJ12 vs SILZJ12 vänstergänga

Ett vanligt urvalsdilemma innebär att välja mellan SIZJ12 och dess vänstergängade motsvarighet, SILZJ12. Medan båda lagren delar identiska specifikationer för borrning, ytterdiameter, bredd och belastningsklass, dikterar gängorienteringen deras användning i spännskruvs- eller push-pull-länkaggregat. Tabellen nedan belyser de kritiska skillnaderna för att vägleda valet.

Vid design av ett länkage med motsatta gängor, möjliggör kombinationen av SIZJ12 och SILZJ12 finjustering av längden genom att helt enkelt rotera vevstaken. Detta är särskilt användbart vid spännsystem för förpackningsmaskiner och styrlänkar för jordbruksutrustning. Valet beror ytterst på den mekaniska layouten och riktningen för vridmomentet som appliceras under justeringen; Båda lagren erbjuder dock identisk belastningsprestanda, vilket säkerställer att designflexibilitet inte sker på bekostnad av mekanisk styrka.

Prestanda under extrema förhållanden: hög temperatur och tuffa miljöer

En av de vanligaste förfrågningarna om SIZJ12 gäller dess lämplighet för stångändlager för högtemperaturapplikationer . Medan standardkonstruktionen av stål-på-stål erbjuder en klar fördel jämfört med polymerfodrade lager i förhöjda temperaturer (vanligtvis upp till 150°C kontinuerligt, med toppar upp till 200°C under korta perioder), är korrekt smörjning den kritiska faktorn. Baskroppen av kolstål och kulan av härdat stål bibehåller sina mekaniska egenskaper inom detta temperaturintervall, medan PTFE-foder skulle börja brytas ned.

I praktiken har SIZJ12 använts i industriugnar, asfaltverkskopplingar och motormonterade styrstavar, där omgivningstemperaturerna rutinmässigt överstiger 100°C. Användare rapporterar att med högtemperaturfetter (som de som är baserade på perfluorpolyeter eller syntetiska kolväten) behåller lagret sina slitageegenskaper och belastningskapacitet. Regelbunden eftersmörjning är dock inte förhandlingsbar, eftersom expansionen av stålkomponenterna vid förhöjda temperaturer kan minska det inre spelet, vilket potentiellt kan leda till ökad friktion om smörjningen är otillräcklig.

Best Practices för installation och underhåll

Korrekt installation är grunden för att realisera den fulla prestandapotentialen hos SIZJ12-lagret. Följande checklista beskriver viktiga steg för att undvika vanliga fel, särskilt i miljöer med hög vibration i samband med automationsstångsändlager och anläggningsutrustningstillämpningar.

• Trådförberedelse: Rengör 1/2-20 UNF-gängorna noggrant och applicera ett medelstarkt gänglås om länkaget utsätts för vibrationer. Se till att den matchande stången har en fas för att undvika korsgängning.
• Inriktningskontroll: Även om SIZJ12 klarar ±8° felinriktning, överskrid inte denna vinkel under statiska eller dynamiska förhållanden för att förhindra kantbelastning och för tidigt slitage.
• Smörjning: Innan installation, injicera ett högkvalitativt EP (extremt tryck) fett genom smörjnippeln. Vrid kulan för att fördela smörjmedlet jämnt över glidytorna.
• Vridmomentapplikation: Dra inte åt för mycket när du drar åt kontramuttern. Använd en momentnyckel för att tillämpa tillverkarens rekommenderade värde (vanligtvis 12–15 N·m för 1/2-20 UNF-gängor) för att undvika gängavskavning eller förvrängning av lagerhuset.

Underhållsintervaller bör justeras baserat på driftcykler. För kontinuerlig drift i dammiga eller fuktiga miljöer rekommenderas veckovis eftersmörjning. Övervakning av lagrets rörelse för grovhet eller ökat spel kan signalera början av slitage, vilket möjliggör proaktivt utbyte innan ett katastrofalt fel inträffar.

Vanliga frågor (FAQ)

Visuell översikt: SIZJ12 lagerkonstruktion & lastbana

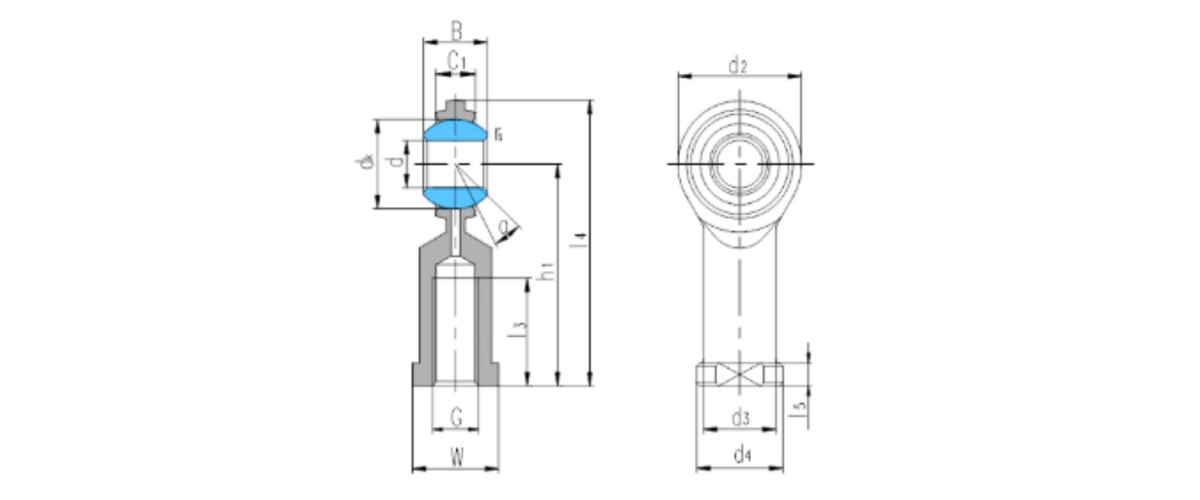

Följande SVG-illustration ger en tvärsnittsrepresentation av SIZJ12-stångsändlagret, och framhäver dess primära komponenter och lastöverföringsvägen genom det sfäriska gränssnittet. Designen betonar den robusta stål-på-stål-kontaktzonen och den invändiga gängan som integreras med standardlänkar.
