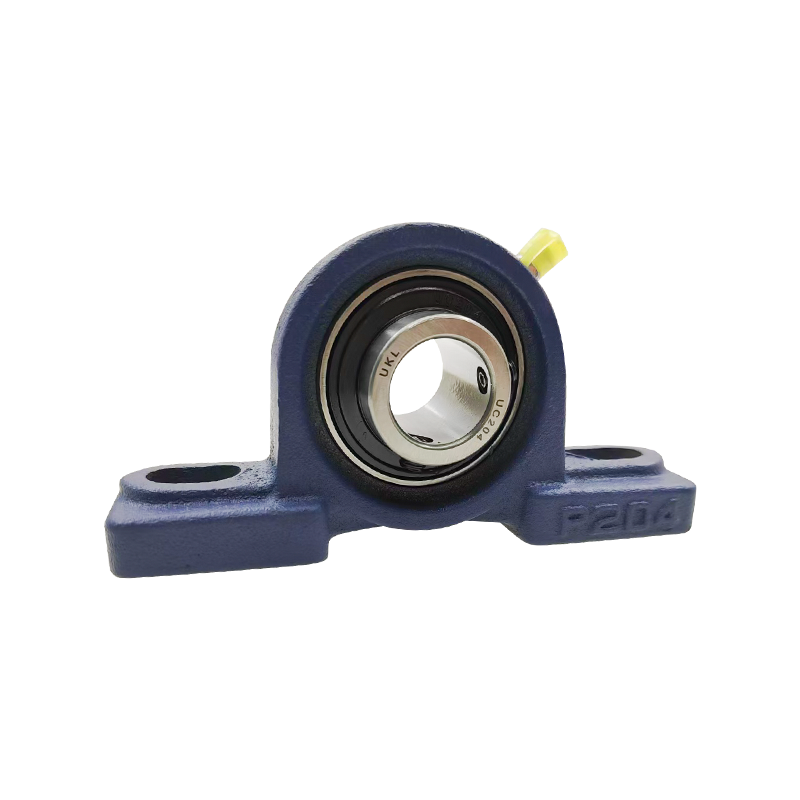

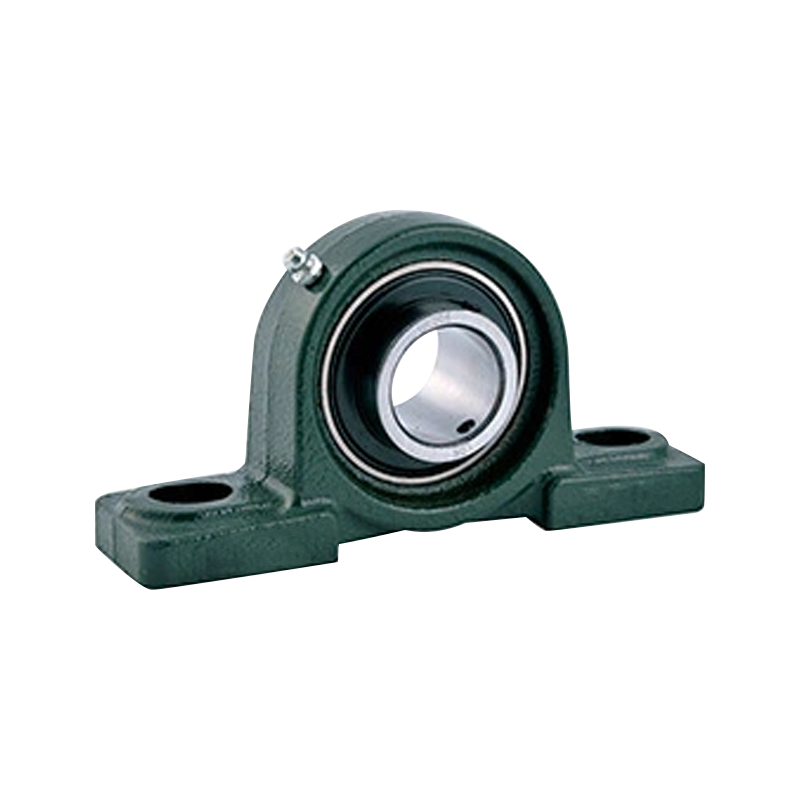

Kudde Blocklager

Ett kuddblockslager, även känt som ett plumberblock, är en stödstruktur utformad för att hjälpa till att stabilisera och roterande axel genom att använda kompatibla lager och en rad tillhörande komponenter.

Denna typ av lager innehåller ett monteringsblock (kuddblock). Lagret är installerat inuti monteringsblocket.

Kuddblockslagren används vanligtvis i applikationer med lågt vridmoment. Slitsarna eller hålen i lagerbasen eller fötterna på lagrad enkel montering och justering.

Contact Us Kontakta oss
FÖREGÅENDE:Ingen föregående produkt NÄSTA:Tappad Base Kudde Blocklager
  • Specifikationer
  • Kontakta oss

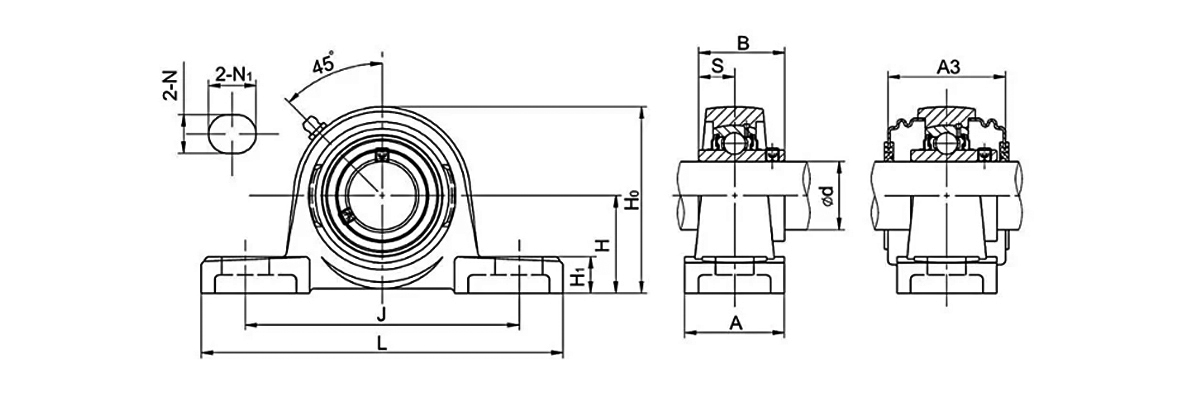

Enhet nr. Axel Dia Mått (mm) Bult Siz
(mm) 		Viktororororor
(kg)

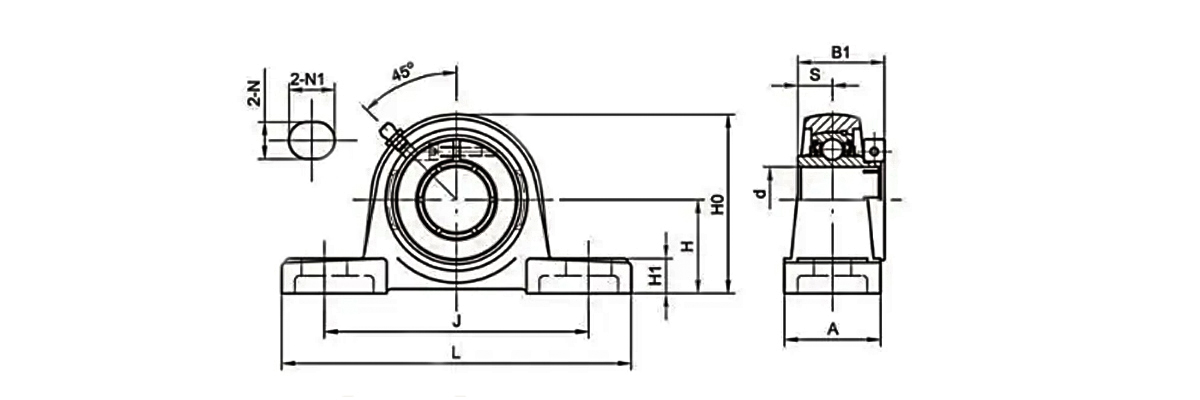

d H L J A N N1 H1 Ho B S A3
(in) (mm)
UCWP201 12 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.72
UCWP202 15 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCWP203 17 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCP201 12 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP201-8 1/2 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP202 15 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-9 16/9 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-10 5/8 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP203 17 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP203-11 11/16 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP204 20 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP204-12 3/4 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP205 25 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-14 7/8 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-15 15/16 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-16 1 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP206 30 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-17 1-1/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-18 1-1/8 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-19 1-3/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-20 1-1/4 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP207 35 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-20 1-1/4 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-21 1-5/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-22 1-3/8 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-23 1-7/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP208 40 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-24 1-1/2 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-25 1-16/9 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP209 45 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-26 1-5/8 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-27 1-11/16 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-28 1-3/4 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP210 50 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-30 1-7/8 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-31 1-15/16 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-32 2 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP211 55 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-32 2 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-34 2-1/8 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-35 2-3/16 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP212 60 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-36 2-1/4 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-38 2-3/8 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-39 2-7/16 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP213 65 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP213-40 2-1/2 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP214 70 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP214-44 2-3/4 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP215 75 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-47 2-15/16 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-48 3 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP216 80 88.9 292 232 78 25 30 30 174 82.6 33.3 110 M20 9
UCP217 85 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP217-52 3-1/4 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP218 90 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP218-56 3-1/2 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP220 100 115 380 305 95 30 36 40 225 108 42 – M24 16

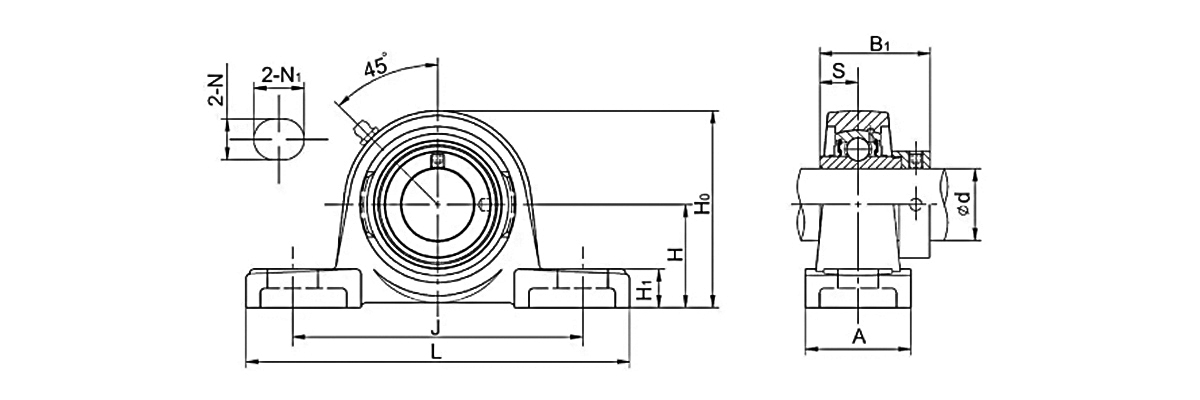

Enhet nr. Axel Dia Mått (mm) Bult Storlek
(mm) 		Viktororororor
(kg)
d H L J A N N1 H1 Ho B1 S
(in) (mm)
NAP201 12 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP201-8 1/2 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202 15 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-9 16/9 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-10 5/8 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203 17 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203-11 11/16 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP204 20 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP204-12 3/4 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP205 25 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-14 7/8 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-15 15/16 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-16 1 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP206 1-1/16 30 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-18 1-1/8 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-19 1-3/16 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-20 1-1/4 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP207 35 47.6 167 126 44 17 21 6 82 51.1 18.8 M14 1.7
NAP207-20 1-1/4 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-21 1-5/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-22 1-3/8 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-23 1-7/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP208 40 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-24 1-1/2 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-25 1-16/9 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP209 45 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-26 1-5/8 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-27 1-11/16 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-28 1-3/4 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP210 50 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-30 1-7/8 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-31 1-15/16 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-32 2 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP211 55 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-32 2 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-34 2-1/8 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-35 2-3/16 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP212 60 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-36 2-1/4 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-38 2-3/8 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-39 2-7/16 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP213 65 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP213-40 2-1/2 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP214 70 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP214-44 2-3/4 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP215 75 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-47 2-15/16 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-48 3 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8

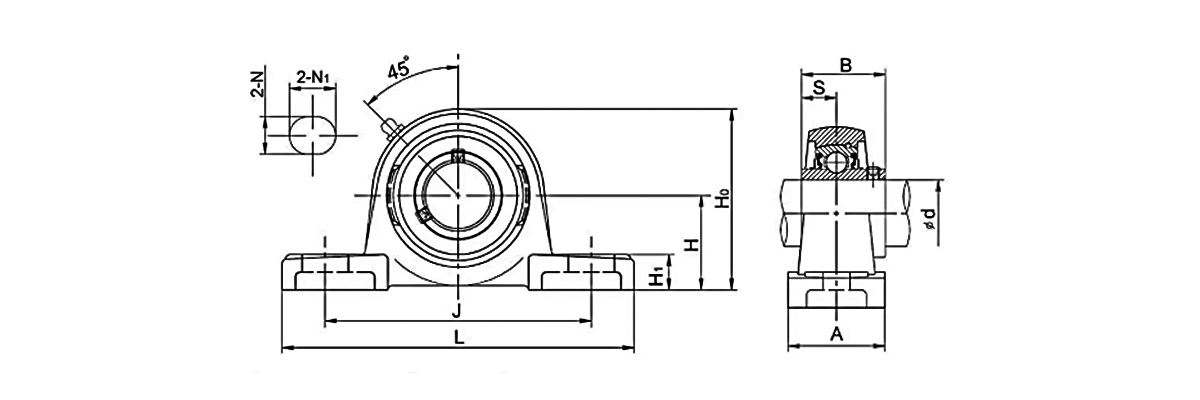

Enhet nr. Axel Dia Mått (mm) Bult Storlek
(mm) 		Viktororororor
(kg)
d H L J A N N1 H1 Ho B1 S
(in) (mm)
UEP204 20 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP204-12 3/4 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP205 25 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-14 7/8 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-15 15/16 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-16 1 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP206 30 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-17 1-1/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-18 1-1/8 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-19 1-3/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-20 1-1/4 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP207 35 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-20 1-1/4 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-21 1-5/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-22 1-3/8 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-23 1-7/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP208 40 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-24 1-1/2 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-25 1-16/9 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP209 45 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-26 1-5/8 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-27 1-11/16 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-28 1-3/4 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP210 50 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-30 1-7/8 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-31 1-15/16 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-32 2 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP211 55 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-32 2 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-34 2-1/8 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-35 2-3/16 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP212 60 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-36 2-1/4 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-38 2-3/8 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-39 2-7/16 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87

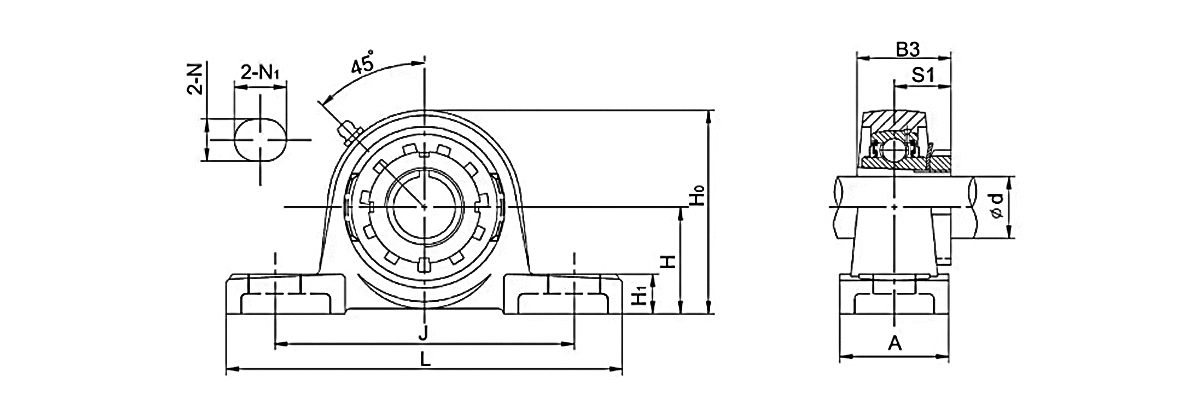

Enhet nr. Axel Dia Mått (mm) Bult Storlek
(mm) 		Viktororororor
(kg)
d H L J A N N1 H1 Ho B3 S1
(in) (mm)
UKP205 H2305 20 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP205 HE2305 3/4 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP206 H2306 25 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HS2306 7/8 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HA2306 15/16 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HE2306 1 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP207 H2307 30 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HE2307 1-1/8 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HS2307 1-3/16 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP208 H2308 35 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HE2308 1-1/4 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HS2308 1-3/8 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP209 H2309 40 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HA2309 1-7/16 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HE2309 1-1/2 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP210 H2310 45 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HS2310 1-5/8 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HA2310 1-11/16 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HE2310 1-3/4 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP211 H2311 50 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HS2311 1-7/8 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HA2311 1-15/16 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HE2311 2 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP212 H2312 55 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP212 HS2312 2-1/8 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP213 H2313 60 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HA2313 2-3/16 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HE2313 2-1/4 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HS2313 2-3/8 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP215 H2315 65 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HA2315 2-7/16 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HE2315 2-1/2 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP216 H2316 70 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HA2316 2-11/16 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HE2316 2-3/4 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP217 H2317 75 95.2 310 247 83 25 28 32 186 82 40 M20 10.93
UKP218 H2318 80 101.6 326 262 88 27 30 33 198 86 42 M22 12.65

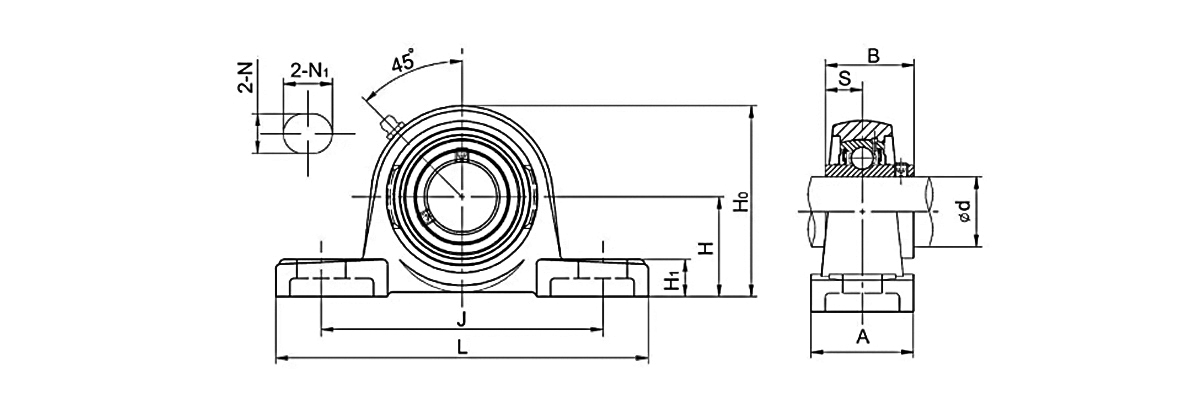

Enhet nr. Axel Dia Mått (mm) Bult Storlek Viktororororor
d H L J A N N1 H1 Ho B S (mm) (kg)
(in) (mm)
UCPX05 25 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-13 13/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-14 7/8 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-15 15/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-16 1 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX06 30 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-17 1-1/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-18 1-1/8 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-19 1-3/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-20 1-1/4 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX07 35 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-21 1-5/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-22 1-3/8 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-23 1-7/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX08 40 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-24 1-1/2 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-25 1-16/9 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX09 45 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-26 1-5/8 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-27 1-11/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-28 1-3/4 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-29 1-13/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX10 50 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-30 1-7/8 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-31 1-15/16 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-32 2 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX11 55 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-33 2-1/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-34 2-1/8 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-35 2-3/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-36 2-1/4 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-37 2-5/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX12 60 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-38 2-3/8 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-39 2-7/16 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX13 65 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-40 2-1/2 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-41 2-9/16 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX14 70 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-42 2-5/8 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-43 2-11/16 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-44 2-3/4 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX15 75 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-45 2-13/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-46 2-7/8 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-47 2-15/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-48 3 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX16 80 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-49 3-1/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-50 3-1/8 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-51 3-3/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-52 3-1/4 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX17 85 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-53 3-5/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-55 3-7/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX18 90 101.6 384 283 106 27 30 40 206 104 42.9 M22 19
UCPX20 100 127 432 337 120 33 36 45 244 117.5 49.2 M30 24.9

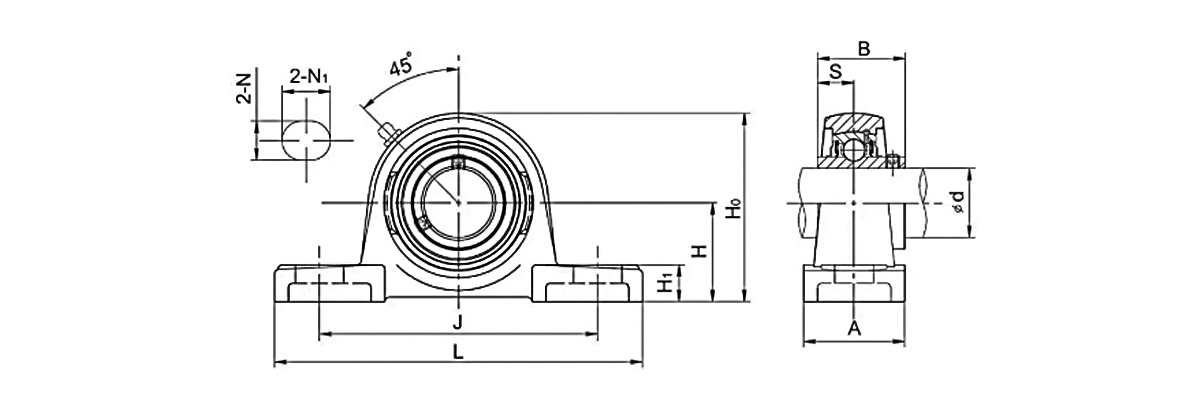

Enhet nr Skaft d Mått (mm) Bultstorlek (mm) Viktororororor (kg)
(mm) H L J A N N1 H1 Ho B s
UCP305 25 45 175 132 45 17 20 16 85 38 15 M14 1.4
UCP306 30 50 180 140 50 17 20 18 95 43 17 M14 1.8
UCP307 35 56 210 160 56 17 25 20 106 48 19 M14 2.8
UCP308 40 60 220 170 60 17 25 24 116 52 19 M14 3.08
UCP309 45 67 245 190 67 20 30 25 129 57 22 M16 4.1
UCP310 50 75 275 212 75 20 35 27 143 61 22 M16 6
UCP311 55 80 310 236 80 20 38 30 154 66 25 M16 7.4
UCP312 60 85 330 250 85 25 38 32 165 71 26 M20 9.4
UCP313 65 90 335 260 90 25 38 33 176 75 30 M20 10
UCP314 70 95 360 280 90 27 40 35 187 78 33 M22 12
UCP315 75 100 380 290 100 27 40 35 198 82 32 M22 14
UCP316 80 106 400 300 110 27 40 40 210 86 34 M22 18
UCP317 85 112 420 320 110 33 45 40 220 96 40 M27 20
UCP318 90 118 430 330 110 33 45 45 235 96 40 M27 24
UCP319 95 125 470 360 120 36 50 46 250 103 41 M30 26.5
UCP320 100 140 490 380 120 36 50 50 275 108 42 M30 34.3
UCP321 105 140 490 380 120 36 50 50 280 112 44 M30 36.6
UCP322 110 150 520 400 140 40 55 55 300 117 46 M33 42.5
UCP324 120 160 570 450 140 40 55 65 320 126 51 M33 53.5
UCP326 130 180 600 480 140 40 55 75 355 135 54 M33 72.1
UCP328 140 200 620 500 140 40 55 75 390 145 59 M33 89.1

Rekommenderade produkter

Teknik för framtidens rörelse
Om UKL
Grundat 2020 är UKL Bearing Manufacturing Co., Ltd. (Wuxi) Kina Kudde Blocklager leverantörer och OEM/ODM Kudde Blocklager företag, ett integrerat industri- och handelsföretag som fokuserar på precisions tillverkning, med kombinerad FoU, produktion och försäljning.
Företaget specialiserar sig på högpresterande lagerlösningar och tillhandahåller tekniskt stöd till globala industrier med extremt höga krav på precision och tillförlitlighet.

Med över 200 skickliga yrkesarbetare och en helt moderniserad produktionsbas täcker UKL anläggningar hela tillverkningsprocessen — smide, glödgning, svarvning, värmebehandling, slipning och automatiserad montering.
Med över 15 års OEM/ODM-export erfarenhet svarar UKL snabbt på kundbehov och erbjuder flexibla och anpassade tjänster för kunder i Europa, Asien, Afrika och Mellanöstern.

Ukl Bearing Manufacturing Co.,Ltd Mer om oss Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    år

    Branscherfarenhet

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Modellvariation

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Antal anställda

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Årligt exportvärde

Ukl Bearing Manufacturing Co.,Ltd
Hederscertifikat
Nyheter
Monterade lager Branschkunskap

UCP214 Pillow Block Bearing: Den ultimata guiden till specifikationer, installation och korsreferens

Den UCP214 lager representerar en standardiserad monterad lagerenhet som kombinerar ett robust gjutjärnshus med ett precisionskonstruerat radiellt insatskullager. Denna enhet är designad för att ge tillförlitligt stöd för roterande axlar över ett brett spektrum av industrimaskiner, från jordbruksutrustning till materialhanteringssystem och transportörapplikationer. Att dess tekniska specifikationer, materialsammansättning och ett urvalskriterier är korrekt avgörande för både ingenjörer och inköpsspecialister som söker optimal prestanda och livslängd.

Teknisk arkitektur och designfunktioner

Den UCP214 kuddblocklagerenheten består av två primära komponenter: huset och lagerinsatsen. Huset, tillverkat av högkvalitativt grått gjutjärn, ger en styv monteringsbas med två bulthål för säker fastsättning på bärande strukturer. Lagerinsatsen har en bred innerring med förlängda skuldror på båda sidor, med ställskruvar för positiv axellåsning. Denna design säkerställer tillförlitlig vridmomentöverföring och förhindrar axiell förskjutning under drift.

Den självinställande förmågan hos UCP214-lagret förtjänar särskild uppmärksamhet. Den sfäriska ytterdiametern på lagerinsatsen passar ihop med en matchande sfärisk yta inuti huset, vilket möjliggör kompensering av vinkelfel på upp till flera grader. Den här funktionen visar sig vara ovärderlig i applikationer där axelavböjning eller monteringsfelaktigheter annars kan leda till för tidigt lagerhaveri.

Materialspecifikationer och prestandaparametrar

Funktion Specifikation Funktionell betydelse
Material för hölje Grått gjutjärn (GG) Ger styvhet, vibrationsdämpning och korrosionsbeständighet lämplig för industriella miljöer
Material för lagerinsats Kromstål (kvalitet 52100) Erbjuder hög hårdhet, slitstyrka och utmattningshållfasthet för förlängd livslängd
Låsmekanism Ställskruvar (2) Säkerställer positiv axelfixering; rymmer både metriska och tumskaftdimensioner
Tätningssystem Dubbla kontakttätningar med Slinger Skyddar mot inträngning av föroreningar samtidigt som det behåller smörjmedlet; lämplig för våta eller dammiga miljöer
Smörjning Fett (Nlgi #2 ekvivalent) med beslag Ger initial- och eftersmörjningsförmåga; förlänger underhållsintervallerna
Temperaturområde -20°C till 120°C Möjliggör drift över olika miljöförhållanden
Avsluta Målade Ger ytterligare korrosionsskydd för huset

Den två varianter: UCP214 och UCP214-44

Två primära varianter av detta kuddblockslager finns, kännetecknade av axeldiameterspecifikation:

UCP214 lager : Har en diameter på 70 mm, designad för metriska axelapplikationer. Denna version överensstämmer med internationella standarder och används i stor utsträckning på europeiska, asiatiska och globala marknader där metriska dimensioner är standard.

UCP214-44 lager : Har en diameter på 69,85 mm, motsvarande 2-3/4 tum. Denna variant tjänar tumbaserade system, särskilt vanliga på nordamerikanska marknader och utrustning tillverkad enligt imperialistisk standard.

Båda varianterna delar identiska husdimensioner, bulthålsavstånd, centrumhöjd och belastningsklasser. Utbytbarheten av hus mellan varianter förenklar lagerhantering för underhållsavdelningar och distributorer. För inköpsproffs som söker UCP214-lagerleverantörer eller UCP214-44-lagerleverantörer kan en förståelse för denna kompatibilitet minska lagerkostnaden samtidigt som flexibiliteten bibehålls.

Applikationer och industrianvändningsfall

Den UCP214 kuddblocklager finner tillämpning inom många industrier på grund av dess mångsidighet och robusta konstruktion:

Transportörsystem : Den självinställda funktionen rymmer axelavböjning som är vanlig vid långa transportörer, medan gjutjärnshuset motstår de kontinuerliga belastningar och vibrationer som är karakteristiska för hantering av bulkmaterial.

Jordbruksmaskiner : Damm, skräp och varierande driftförhållanden kräver lager med tätning och hållbarhet. UCP214-designen möter dessa utmaningar inom utrustning som skördare, balpressar och materialhanteringsredskap.

Industriella fläktar och fläktar : Enhetens förmåga att hantera felinställning och dess tillförlitliga tätning gör den lämplig för luftbehandlingsapplikationer där underhållsåtkomsten kan vara begränsad.

Förpackningsutrustning : Kuddblockslagret ger konsekvent prestanda i höghastighetsapplikationer med intermittent drift som är vanliga i förpackningslinjer.

Textilmaskiner : Den mjuka, tysta driften av UCP214-lagret bidrar till textilbearbetningsutrustning där vibrationskontroll är avgörande.

Det relaterade UCP212-39-lager, med ett 61,913 mm hål (2-7/16 tum), representerar en annan populär variant inom den här serien, för applikationer som kräver mellanliggande axeldiametrar. Många UCP212-39-användare väljer denna enhet för dess kompatibilitet med specifika utrustningsdesigner och dess tillgänglighet från etablerade leverantörer av kuddblocklager.

Urvalskriterier för inköpsproffs

Vid utvärdering av UCP214-lagerleverantörer bör inköpsspecialister överväga flera kritiska faktorer:

Belastningskrav : UCP214-lagret ger en dynamisk belastning på cirka 62 000 N och en statisk belastning på 44 000 N, vilket gör det lämpligt för måttliga till tunga applikationer.

Skaftdiameterkompatibilitet : Att bekräfta om applikationen kräver den metriska 70 mm (UCP214) eller tum 2-3/4" (UCP214-44) varianten är avgörande för korrekt passform och prestanda.

Miljöförhållanden : Extrema temperaturer, fuktexponering och föroreningsnivåer påverkar val av tätning och smörjningskrav. Standardkonfigurationen passar de flesta industriella miljöer, men specialiserade alternativ kan vara tillgängliga.

Bostadskonfiguration : Baskonstruktionen med två bultar på kuddblockslagret ger enkel installation, men verifiering av monteringshålsavstånd och centrumhöjdsdimensioner säkerställer kompatibilitet med befintlig utrustning.

UKL Bearing Manufacturing Co., Ltd . (Wuxi) är ett integrerat industri- och handelsföretag som fokuserar på precisionstillverkning, som kombinerar FoU, produktion och försäljning. Som en professionell lagerfabrik och lagertillverkningsföretag i Kina är specialiserat på högpresterande lagerlösningar, vilket ger tekniskt stöd till globala industrier med exceptionellt höga krav på precision och tillförlitlighet.

Med mer än 200 skickliga yrkesmän och en helt moderniserad produktionsbas täcker UKL:s anläggningar hela tillverkningsprocessen – smide, glödgning, svarvning, värmebehandling, slipning och automatiserad montering. Detta vertikalt integrerade tillvägagångssätt säkerställer kvalitetskontroll i varje steg och utför lyhörd service till kunder över hela världen.

Teknik och innovation i kärnan: Det dedikerade FoU-teamet utvecklar kontinuerligt högprecisions-korsrullager, dubbelriktade axialkontaktkullager och andra produkter som används i CNC-maskiner, robotik och intelligenta automationssystem. Genom precisionsdesign och digital produktionskontroll säkerställer UKL för varje produkt som uppfyller internationella standarder för grannhet och prestanda.

Hållbarhet och ansvar: Miljömässigt ansvarsfulla processer, materialåtervinningsinitiativ och optimerad energianvändning minskar miljöavtrycket. Utöver produktionen stödjer UKL också utbildnings- och tekniska utbildningsinitiativ för att främja framtida ingenjörstalang.

FAQ

Vad är skillnaden mellan UCP214- och UCP214-44-lager?

Den primära skillnaden ligger i hålets diameter: UCP214 har ett 70 mm hål för metriska axlar, medan UCP214-44 har ett 69,85 mm (2-3/4 tum) hål för tumbaserade axlar. Husdimensioner, bulthålsavstånd och belastningsvärden är identiska för båda varianterna.

Hur fungerar den självinställda funktionen hos UCP214-kuddblockslagret?

Den lagerinsats har en sfärisk ytterdiameter som passar in i en matchande sfärisk yta inuti huset. Detta tillåter vinkelfel mellan axeln och huset på upp till flera grader, vilket kompenserar för axelavböjning eller monteringsfel.

Vilken låsmekanism använder UCP214-lagret?

Den UCP214-lagret använder två ställskruvar på innerringen för att låsa lagret till axeln. Detta ger positiv axelfixering och underlättar enkel installation och borttagning.

Vilka industrier använder allmänt UCP214-lagret?

UCP214-lager används ofta i transportörsystem, jordbruksmaskiner, industriella fläktar och fläktar, förpackningsutrustning och textilmaskiner, bland andra industriella applikationer som kräver pålitligt axelstöd.

Vilket är det rekommenderade temperaturintervallet för UCP214-lagret?

Den UCP214-lagret fungerar effektivt inom ett temperaturområde på -20°C till 120°C, vilket gör det lämpligt för olika industriella miljöer.
