Kärnmått och nyckelspecifikationer

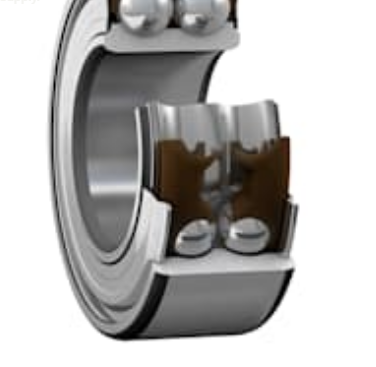

Varje design börjar med geometri. 3200 A-2ZTN9/MT33 packar två lastvägar i en enhet. Dess layout motsvarar ett par enradiga vinkelkontaktkullager anordnade rygg mot rygg i en konfiguration av O-typ, men det kräver märkbart mindre axiellt utrymme. Tabellen nedan listar de kärndimensionella data som ingenjörer kontrollerar först.
| Parameter | Värde |
|---|---|
| Lagertyp | Dubbelradigt vinkelkontaktkullager |
| Håldiameter (d) | 10 mm |
| Ytterdiameter (D) | 30 mm |
| Bredd (B) | 14 mm |
| Kontaktvinkel | 30° |
| Vikt | Cirka 0,051 kg |
| Filédimension (r1,2) | Minst 0,6 mm |
| Tryckpunktsavstånd (a) | 16 mm |
Avläsning av hål, ytterdiameter och bredd
10 mm hålet och 30 mm ytterdiametern definierar ett kompakt hölje som passar små växellådor, pumpaxlar och motorändhus. Bredden på 14 mm är det som gör rygg-mot-rygg-paret effektivt. En konstruktör får den axiella kapaciteten av två lager i ett fotavtryck bara något bredare än en enradsenhet. Med en massa på cirka 0,051 kg tillför lagret lite roterande tröghet, vilket spelar roll när en axel accelererar och bromsar ofta.
Filéer och tryckpunktsavstånd
Två värden i tabellen är lätta att förbise. Minsta käldimension på 0,6 mm talar om för maskinisten hur skarpa axel- och kåpans hörn kan vara. Ett hörn snävare än detta värde hindrar lagerringen från att sitta helt mot axeln, vilket leder till felinriktning och slitning. Tryckpunktsavståndet på 16 mm lokaliserar var lasten effektivt verkar längs axeln. Använd den när du beräknar momentbelastningar på axeln, eftersom den bestämmer hävarmen mellan lagret och den applicerade kraften.
Lastbetyg och hastighetsbegränsningar
Last- och hastighetsdata avgör om ett lager kommer att överleva sin arbetscykel. De publicerade betygen sammanfattas i korten nedan, följt av en tabell som förklarar vad varje betyg betyder i praktiken.
| Betyg | Värde | Praktisk betydelse |
|---|---|---|
| Grundläggande dynamisk belastningsklass (C) | 7,61 kN | Grund för uppskattning av utmattningslivslängd under roterande belastning |
| Grundläggande statisk belastning (C0) | 4,3 kN | Gräns för stillastående eller stötbelastningar före permanent deformation |
| Trötthetsbelastningsgräns (Pu) | 0,183 kN | Belastningsnivå under vilken utmattningsskador är mycket långsamma under god smörjning |
| Referenshastighet | 26 000 r/min | Hastighetsvärde används som referens i katalogklassificeringsvillkor |
| Begränsande hastighet | 24 000 r/min | Övre hastighetsgräns under angivna smörj- och kylförhållanden |
Statisk kontra dynamisk kapacitet
Den dynamiska klassificeringen styr kontinuerlig rotation, medan den statiska klassificeringen skyddar lagret vid startstötar, transportkrockar eller maskinstopp under belastning. Ett system med frekvent chockbelastning bör kontrolleras mot det statiska värdet först, eftersom permanent inbuktning i löpbanorna är irreversibel. Utmattningsgränsen är en användbar referens för steg med lätt belastning, där lagret förväntas gå under långa perioder utan att utveckla ytutmattning.
Hastighetsbetyg i praktiken
Hastighetsvärden måste avläsas tillsammans med tätningen och burens design. Begränsningshastigheten på 24 000 r/min kan uppnås eftersom lagret använder beröringsfria skärmar och en lätt polyamidhållare, som både minskar friktion och värme. Håll driftshastigheten bekvämt under gränsen, särskilt vid höga omgivningstemperaturer, eftersom värme som genereras vid hastighet förkortar fettlivslängden och ökar tätningsslitaget.
Avkoda suffixkoden
Beteckningen 3200 A-2ZTN9/MT33 är en kompakt beskrivning av designkonfigurationen. Varje suffixelement berättar något specifikt om hur lagret beter sig, varför läsning av koden korrekt förhindrar kostsamma beställningsmisstag.
| Suffix | Mening | Designpåverkan |
|---|---|---|
| A | Invändig design med 30° kontaktvinkel | Definierar balansen mellan radiell och axiell lastkapacitet |
| 2Z | Stålsköldar på båda sidor, beröringsfri tätning | Blockerar föroreningar utan gnidningsfriktion, vilket stöder hög hastighet |
| TN9 | Glasfiberförstärkt polyamidbur, yttre ringstyrd | Lätt, låg friktion och stabil vid höghastighetsrotation |
| MT33 | Förfyllt lågtemperaturfett för ett brett temperaturområde | Tar bort behovet av initial eftersmörjning i standardservice |
Två sköldbeteckningar ser likadana ut och förväxlas ofta. En beröringsfri skärm lämnar ett litet utrymme, så det ger nästan ingen friktion men erbjuder begränsat skydd mot fint damm. En kontakttätning ger bättre skydd men genererar mer värme vid hastighet. Eftersom suffixet 2Z indikerar en beröringsfri design är lagret bäst lämpat för rena, slutna miljöer där hastigheten är huvudprioritet.
Strukturella fördelar i riktiga maskiner
Rygg mot rygg geometri
Rygg-mot-rygg-arrangemanget är kärnfördelen med en dubbelradsdesign. Två rader av kulor delar en enda uppsättning ringar, så paret hanterar radiella belastningar och axiella belastningar i båda riktningarna samtidigt som de håller axeln centrerad. Detta lutningsmomentmotstånd är värdefullt där axeln måste förbli stel, till exempel ett växelläge eller ett pumphjul som ser ojämn dragkraft.
Jämfört med montering av två separata enradiga lager, minskar den integrerade enheten bearbetningskomplexiteten. Husets hål och skuldra behöver bara ett exakt säte, och förspänningsförhållandet mellan de två raderna ställs in under tillverkningen snarare än av montören.
Höghastighetskapacitet
Hög hastighet beror på värmeutveckling, smörjmedelsbeteende och burens stabilitet. Kombinationen av beröringsfria sköldar och en polyamidbur håller friktionen låg, och den fasta fettladdningen undviker de kärnförluster som kommer från överfyllning. Konstruktörer kan därför rikta in sig på axlar som går långt över konventionella hastigheter, förutsatt att huset avleder värme och att arbetshastigheten förblir inom den nominella gränsen.
Försmord design
Lagret levereras med MT33-fett redan på plats. Detta förenklar installationen eftersom det inte finns något behov av ett extra smörjsteg på löpande bandet, och det tar bort en vanlig föroreningskälla. För livslängda applikationer minskar avsaknaden av en eftersmörjningsport också antalet potentiella läckagevägar i maskinen.
Användningsområden
Lagret passar maskiner som måste stödja radiella och axiella belastningar tillsammans inuti en kompakt roterande sektion. De vanligaste användningsområdena inkluderar:
- Pumpar: industripumpar och vattenpumpar där drivkraften från pumphjulet måste kontrolleras.
- Växellådor: transmissioner och reducerar där axelstyvheten påverkar kuggkvaliteten.
- Elmotorer: motorer och generatorer som går med hög hastighet och behöver stabilt axelläge.
- Industrimaskiner: kompakta roterande enheter som bär kombinerad last i trånga utrymmen.
När du söker efter leverantörsalternativ, a 3200 a-2ztn9/mt33 lager kan specificeras tillsammans med dess dimensioner och suffixkod, vilket undviker förväxling med varianter som har olika tätningar eller burar.
Urvalsguide
Använd följande sekvens för att avgöra om detta lager passar din applikation. Varje steg använder data som diskuterats ovan, så beslutet förblir spårbart.
- Definiera lastriktningen. Mät radiella och axiella belastningar separat, inklusive stötbelastningar och lastomkastningar. Om dragkraften verkar i båda riktningarna är en dubbelradsdesign en stark kandidat.
- Kontrollera hastigheten mot gränsen. Jämför driftshastigheten med den begränsande hastigheten på 24 000 r/min och håll en marginal för temperaturhöjningar och hastighetsspikar.
- Bekräfta tätningen och smörj. Använd den beröringsfria 2Z-skölden och MT33-fettet när miljön är ren och temperaturen håller sig inom det angivna intervallet.
- Verifiera axelns geometri. Kontrollera att axeln och husets skuldradier är minst 0,6 mm och att tryckpunktsavståndet på 16 mm överensstämmer med momentanalysen.
- Se över den statiska kapaciteten. Kontrollera att den statiska märkningen på 4,3 kN täcker värsta tänkbara stötar eller stillastående belastningar.
Om miljön innehåller slipande damm eller sköljvatten, överväg en annan tätningstyp. Den beröringsfria skölden är designad för slutna maskiner snarare än öppna eller tuffa omgivningar.
Installation, smörjning och livscykelplanering
En korrekt installation skyddar den nominella prestandan. Rengör axeln och huset, kontrollera måtten mot de publicerade värdena och pressa ringarna jämnt så att belastningen inte passerar genom kulorna under placeringen. Undvik att träffa tätningarna direkt, eftersom även små deformationer av en stålskärm kan skapa kontakt som genererar värme med hastighet.
Eftersom lagret är försmord, fokuserar underhållsplanen på temperatur och vibrationer snarare än vanlig smörjning. Spåra husets temperatur under idrifttagningen och registrera vibrationsnivåer vid driftstart. En gradvis ökning av båda värdena signalerar vanligtvis tidigt slitage eller felinriktning, vilket möjliggör korrigerande åtgärder innan fel. När maskinen arbetar i en stabil och ren miljö kan det förfyllda fettet stödja långa serviceintervall utan extra smörjning.
Vanliga frågor
F1: Vad betyder kontaktvinkeln på 30 grader för min design?
En 30 graders kontaktvinkel innebär att kulorna pressar mot löpbanorna i en vinkel som stöder både radiella och axiella belastningar. En större kontaktvinkel ökar i allmänhet den axiella kapaciteten, så detta värde ger en balanserad kombination för pumpkraft och växellådans axelbelastning.
F2: Kan detta lager köras med sin fulla begränsande hastighet i vilken miljö som helst?
Begränsningshastigheten förutsätter angivna smörj- och kylförhållanden. I heta kapslingar eller med dålig värmeavledning, arbeta under gränsen och övervaka temperaturen. Att hålla en hastighetsmarginal förlänger fettets livslängd och skyddar de beröringsfria sköldarna.
F3: Varför är käldimensionen viktig vid montering av lagret?
Kälmåttet på minst 0,6 mm säkerställer att lagerringen ligger helt mot skuldran. Ett skarpare hörn kan förhindra korrekt kontakt, vilket orsakar snedställning och ojämn lastfördelning som förkortar livslängden.
F4: Behöver det förfyllda fettet fyllas på under service?
I rena standardmiljöer är MT33-fettet utformat för livslängden för ett tätat lager utan extra smörjning. Övervaka istället temperatur och vibrationer och rådfråga maskintillverkaren om driftsförhållandena ändras avsevärt.
